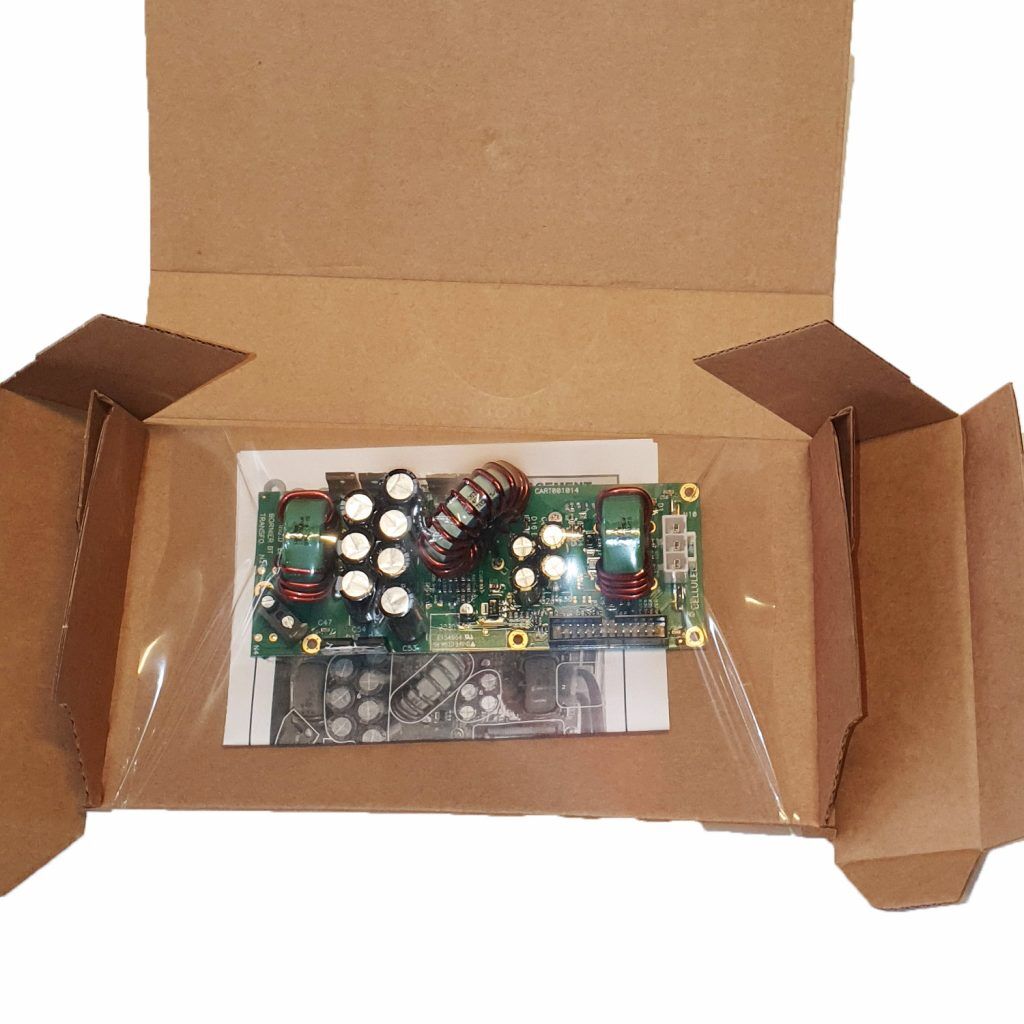

Circuit Imprimé Carte de Puissance pour Électrolyseur au Sel Dynamic 70 / 120

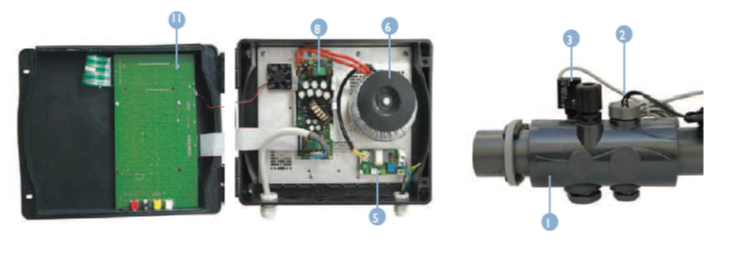

Repère 8 sur le visuel
La carte de puissance est l’élément électronique central du coffret de votre électrolyseur au sel Dynamic (modèles 70 et 120). Ce circuit imprimé assure la réception de la tension du secteur, la conversion électrique et la distribution de la puissance requise pour alimenter la cellule d’électrolyse. En régulant l’intensité délivrée aux plaques de titane, cette pièce permet de maintenir la production continue de chlore nécessaire à la désinfection du bassin. En cas de surtension, d’usure des composants électroniques ou de dommage lié à l’humidité, le remplacement de la carte de puissance restaure le fonctionnement d’origine de votre appareil sans nécessiter le changement complet du coffret.
Une pièce électronique clé pour le pilotage de la désinfection
- Compatibilité ciblée : Développée pour s’intégrer exactement dans les boîtiers des séries Dynamic 70 et Dynamic 120.
- Régulation précise : Assure la stabilité du courant envoyé à la cellule pour préserver les électrodes et optimiser le rendement de la désinfection.
- Connectique standardisée : Équipée de borniers et de connecteurs identiques à la carte d’origine pour un raccordement direct.
Instructions Techniques – Procédure de remplacement de la carte
Toute intervention sur les composants électroniques du coffret nécessite des précautions d’installation strictes :
- Coupure électrique : Coupez impérativement l’alimentation générale du coffret d’asservissement et de l’électrolyseur au niveau du tableau électrique central.
- Ouverture du boîtier : Dévissez la façade du coffret Dynamic pour accéder au châssis électronique interne.
- Repérage des connexions : Prenez une photo claire des branchements (câbles d’alimentation, départs vers la cellule, sonde, fusibles et connecteurs de la carte d’affichage) avant de débrancher quoi que ce soit.
- Démontage de la carte usagée : Déconnectez les nappes et fiches électriques, puis dévissez les fixations de la carte de puissance fixée sur ses entretoises.
- Pose et raccordement : Fixez le nouveau circuit imprimé, rebranchez scrupuleusement l’ensemble des connecteurs selon le repérage initial, puis refermez le coffret de manière étanche avant de remettre sous tension.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Type de composant | Carte électronique de puissance / Circuit imprimé principal |
| Compatibilité appareils | Électrolyseurs au sel Dynamic 70 et Dynamic 120 |
| Fonction principale | Gestion de l’alimentation électrique et contrôle de la production de la cellule |
| Installation | Montage interne sur entretoises de fixation d’origine |
Questions fréquentes (FAQ)
Comment identifier si la carte de puissance est défaillante sur mon Dynamic 70 ou 120 ?
Si le coffret ne s’allume plus du tout, si les fusibles sautent immédiatement à la mise sous tension, ou si l’appareil affiche un défaut de production alors que la cellule et le taux de sel sont corrects, la carte de puissance est généralement en cause.
Faut-il remplacer la carte d’affichage en même temps que la carte de puissance ?
Non, pas obligatoirement. Si le dysfonctionnement concerne uniquement la partie alimentation et production, seule la carte de puissance doit être remplacée. Les deux cartes sont reliées par une nappe de connexion amovible.
La carte est-elle livrée pré-réglée ?
Oui, le circuit imprimé est pré-programmé pour fonctionner de manière transparente avec les modèles Dynamic 70 et 120. Il suffit d’ajuster si nécessaire les consignes de production via l’interface du coffret après réinstallation.
Avis d’expert
Le remplacement de la carte de puissance sur un électrolyseur Dynamic 70 ou 120 est une excellente solution de réparation, bien plus économique que le changement complet du coffret de commande. Lors de l’intervention, prenez garde à manipuler le circuit imprimé par ses bords pour éviter de décharger de l’électricité statique sur les composants sensibles. Profitez de l’ouverture du boîtier pour vérifier le serrage de tous les borniers à vis et l’état des joints d’étanchéité du coffret : la condensation ou les infiltrations d’air humide dans le local technique restent la cause principale du grillage des cartes électroniques.
