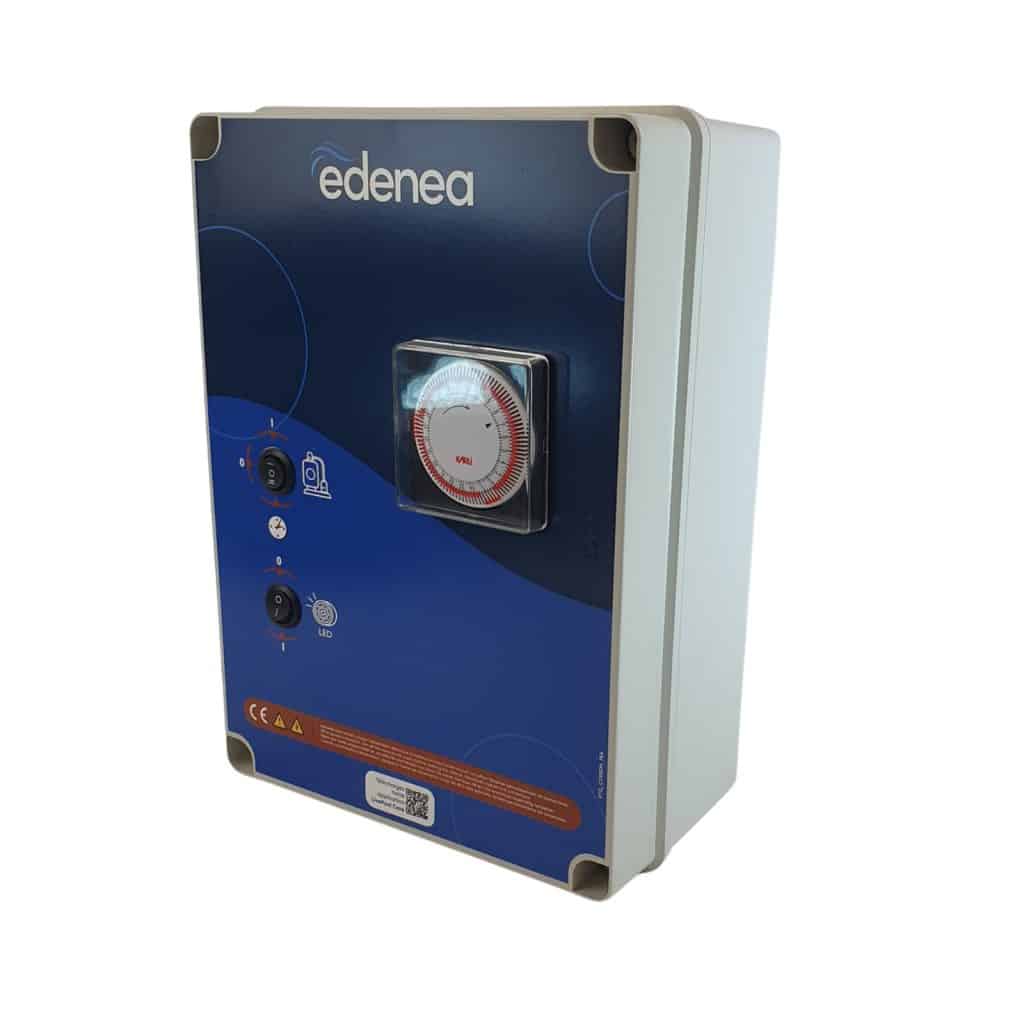

Coffret Électrique Filtration et Éclairage LED – Horloge Analogique Edenea
Le coffret électrique Edenea est l’unité centrale de commande indispensable pour piloter avec précision les équipements essentiels de votre piscine. Conçu pour une gestion simplifiée, il permet d’automatiser les cycles de filtration grâce à une horloge analogique à picots, tout en offrant un contrôle indépendant de l’éclairage LED de votre bassin. Sa conception robuste assure une protection optimale des composants contre l’humidité et les projections. Ce coffret est équipé d’un transformateur spécifique pour projecteurs LED, garantissant une alimentation basse tension sécurisée. Grâce à son interface intuitive, vous pouvez basculer facilement entre le mode automatique (programmation horaire) et le mode manuel pour les opérations d’entretien ou de nettoyage. C’est la solution idéale pour centraliser votre installation électrique tout en assurant la sécurité de votre moteur de pompe et de vos projecteurs.
Spécifications et Fonctionnalités
- Gestion de la filtration : Horloge analogique intégrée avec programmation par picots (tranches de 15 min).
- Contrôle de l’éclairage : Sortie dédiée pour projecteurs LED avec protection intégrée.
- Alimentation : Transformateur basse tension inclus pour une sécurité maximale en zone humide.
- Modes de fonctionnement : Sélecteur 3 positions (Auto / 0 / Manuel) pour la pompe de filtration.
- Protection moteur : Disjoncteur magnéto-thermique réglable (selon puissance de la pompe).
- Boîtier : Coffret étanche haute résistance avec porte de protection transparente.
Retours d’expérience et Usages
L’analyse des retours sur les coffrets Edenea souligne la fiabilité du pilotage électromécanique.
- Programmation intuitive : Les usagers apprécient la simplicité de l’horloge analogique, plus facile à régler qu’un module digital complexe.
- Fiabilité du transformateur : Les retours soulignent une excellente stabilité de l’éclairage LED, sans scintillement.
- Sécurité renforcée : Les utilisateurs se sentent rassurés par la protection thermique qui prévient tout risque de surchauffe de la pompe.
- Accès rapide : Les installateurs notent que l’espace intérieur du coffret facilite le câblage et les raccordements.
- Robustesse du boîtier : Les usagers confirment la bonne tenue du coffret dans le temps, même en environnement humide de local technique.
Caractéristiques techniques
| Paramètre | Détail technique |
| Type d’horloge | Analogique (à segments / picots) |
| Alimentation éclairage | Transformateur torique basse tension (spécial LED) |
| Protection filtration | Disjoncteur magnéto-thermique intégré |
| Indice de protection | IP65 (étanchéité aux projections d’eau) |
| Installation | Murale, fixation par vis |
Questions fréquentes (FAQ)
Comment régler les heures de filtration ?
Il suffit de pousser les picots vers l’extérieur pour définir les plages horaires où la pompe doit fonctionner. Chaque picot représente généralement une durée de 15 minutes.
Ce coffret est-il compatible avec des ampoules à incandescence ?
Ce modèle est spécifiquement optimisé pour l’éclairage LED. Vérifiez la puissance du transformateur avant de brancher d’autres types de projecteurs plus énergivores.
Que faire si le disjoncteur saute fréquemment ?
Vérifiez que le réglage de l’intensité sur le disjoncteur magnéto-thermique correspond bien à la consommation nominale (Ampères) de votre pompe de filtration.
Avis d’expert
Le coffret Edenea avec horloge analogique reste la référence pour la maintenance préventive. Mon conseil technique : réglez toujours votre temps de filtration en fonction de la température de l’eau (Temps = Température / 2). Un point de vigilance : lors de l’installation, assurez-vous que les presse-étoupes sont bien serrés pour conserver l’étanchéité IP65 du boîtier. Je recommande de vérifier une fois par an le serrage des borniers électriques, car les vibrations peuvent créer des micro-desserrages entraînant des échauffements. Enfin, si vous utilisez un robot sur l’aspiration, basculez le coffret en mode manuel pour éviter que la pompe ne se désamorce si le robot sort de l’eau pendant un cycle programmé.
FAQ Coffret Électrique
Comment bien choisir sa pompe de filtration de piscine hors-sol, notre guide !
Comment alimenter une piscine en électricité ?
L’alimentation électrique d’une piscine est un élément crucial pour garantir son bon fonctionnement et la sécurité des utilisateurs.
Voici les points clés à respecter :
1. Conformité aux normes :
- L’installation électrique de la piscine doit être conforme à la norme NF C 15-100.
- Un coffret électrique dédié à la piscine doit être installé.
- Ce coffret doit être situé à l’extérieur de la zone de baignade et à l’abri des intempéries.
- Il doit comporter un disjoncteur différentiel 30 mA et des disjoncteurs divisionnaires pour chaque équipement électrique de la piscine (pompe, filtration, éclairage, projecteur, etc.).
2. Câblage :
- Des câbles électriques spécifiques doivent être utilisés pour l’alimentation de la piscine.
- Ces câbles doivent être protégés par des gaines annelées et enterrées à une profondeur minimale de 60 cm.
3. Mise à la terre :
- Tous les équipements électriques de la piscine doivent être reliés à un système de mise à la terre.
- La prise de terre doit être conforme à la norme NF C 15-100.
Quelle alimentation pour coffret piscine ?
L’alimentation électrique d’un coffret de piscine doit respecter la norme NF C 15-100 et garantir la sécurité des utilisateurs. Elle doit être monophasé ou triphasé, selon la puissance et l’installation électrique existante.
Quelle protection électrique pour une piscine ?
Un coffret électrique de protection pour piscine est un élément crucial pour garantir la sécurité des utilisateurs et des biens. Il s’agit d’un boîtier électrique dédié à l’alimentation et à la protection des équipements électriques de la piscine, tels que la pompe, la filtration et les projecteurs. il peut être fermé à clé pour éviter les manipulations accidentelles.
Quelle section de câble pour alimenter une piscine ?
La section du câble électrique pour alimenter une piscine dépend de plusieurs facteurs :
1. Puissance totale des équipements :
- Additionnez la puissance de tous les équipements électriques de la piscine (pompe, filtration, éclairage, etc.).
- Exprimez la puissance totale en watts (W) ou en kilowatts (kW).
2. Longueur du câble :
- Mesurez la distance entre le coffret électrique et l’emplacement de la piscine.
- La longueur du câble affecte la perte de tension et la section minimale requise.
3. Type d’installation :
- Déterminez si l’installation est enterrée ou aérienne.
- Les câbles enterrés doivent être protégés par une gaine TPC rouge de 40 mm.
- Utilisez des câbles rigides de type H07VU pour une installation enterrée.
4. Normes applicables :
- Respectez la norme NF C 15-100 pour les installations électriques en France.
Voici un tableau indicatif pour choisir la section du câble en fonction de la puissance totale et de la longueur du câble (installation enterrée)
| Puissance totale (kW) | Longueur du câble (mètres) | Section du câble (mm²) |
| Jusqu’à 4,5 | Jusqu’à 19 | 3 x 2,5 |
| Entre 4,5 et 7 | Jusqu’à 28 | 3 x 6 |
| Entre 7 et 10 | Jusqu’à 34 | 3 x 10 |
| Entre 10 et 15 | Jusqu’à 44 | 3 x 16 |
| Plus de 15 | Consulter un professionnel | – |
Ce tableau est indicatif et ne remplace pas le calcul précis de la section du câble.
Quelles sont les normes pour installer un tableau électrique ?
En France, l’installation d’un tableau électrique doit respecter la norme NF C 15-100. Cette norme définit les règles de sécurité et les exigences techniques à respecter pour garantir une installation électrique fiable et sûre.
Comment savoir si mon boitier électrique est étanche ?
L’indice de protection (IP) est utilisé pour déterminer le niveau d’étanchéité d’un boîtier électrique. Le premier chiffre de l’indice IP correspond à la protection contre les solides (poussière) et le deuxième chiffre à la protection contre les liquides (eau). Un indice IP67, par exemple, signifie que le boîtier est totalement protégé contre la poussière et peut-être immergé dans l’eau jusqu’à une profondeur de 1 mètre pendant 30 minutes.
Branchement coffret élec pour piscine enterrée ?
Le branchement d’un coffret électrique pour piscine enterrée doit être effectué par un professionnel qualifié.
Voici les étapes générales :
1. Choix du coffret électrique :
- Le coffret électrique doit être conforme à la norme NF C 15-100 et adapté à la puissance de la pompe de filtration et des autres équipements électriques de la piscine.
- Il doit être IP65 pour une installation en extérieur.
2. Installation du coffret électrique :
- Le coffret électrique doit être installé dans un local technique accessible et ventilé.
- Il doit être fixé au mur à une hauteur d’environ 1,5 mètre.
3. Raccordement électrique :
- Le coffret électrique doit être raccordé au tableau électrique de la maison par un câble électrique de section adaptée.
- Le câble électrique doit être protégé par une gaine TPC rouge.
- Un disjoncteur différentiel 30 mA doit être installé en amont du coffret électrique.
4. Branchement des équipements :
- La pompe de filtration et les autres équipements électriques de la piscine doivent être raccordés au coffret électrique par des câbles électriques de section adaptée.
- Les câbles électriques doivent être protégés par des gaines ICTA.
- Chaque équipement électrique doit être protégé par un disjoncteur divisionnaire.
5. Contrôle et mise en service :
- L’installation électrique doit être contrôlée par un professionnel qualifié avant la mise en service de la piscine.
