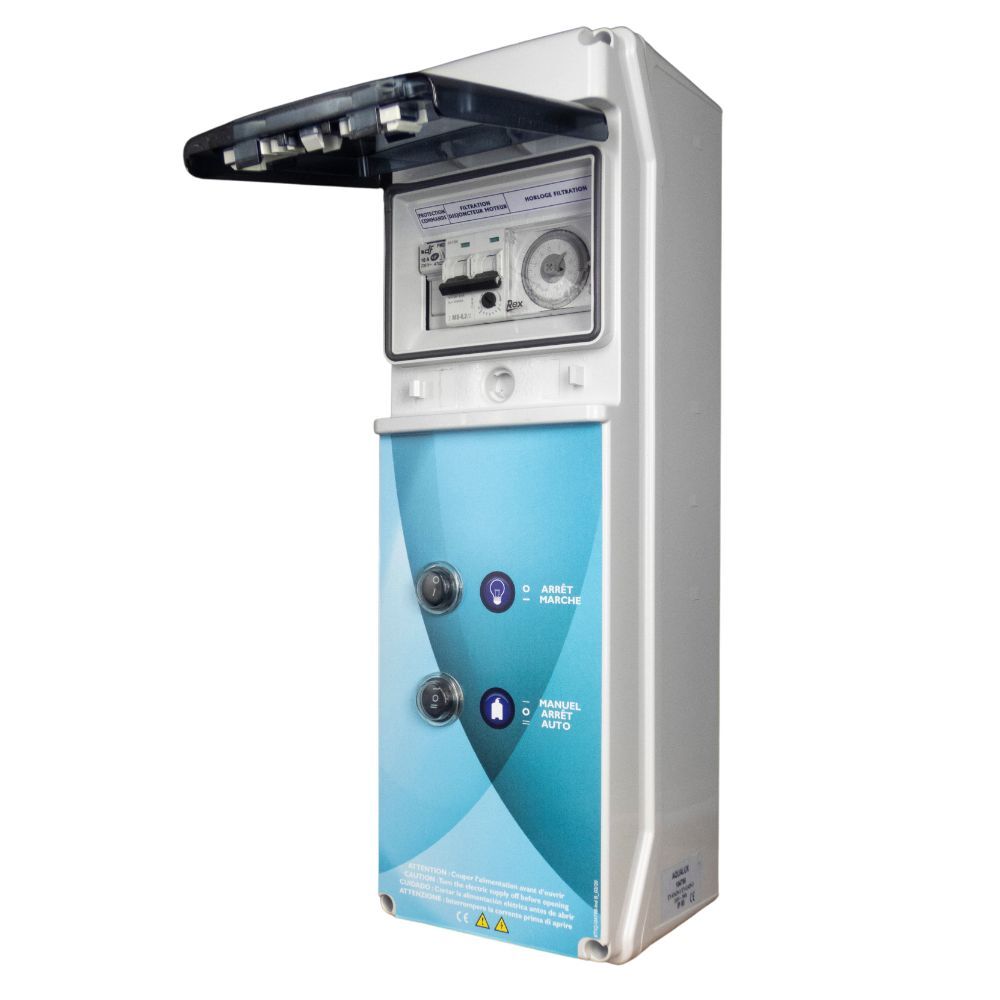

Coffret de Filtration Piscine – Disjoncteur 4/6.3 Mono + Éclairage LED 100W
Ce coffret électrique constitue une solution de pilotage centralisée et sécurisée pour votre local technique. Conçu spécifiquement pour les installations monophasées, il intègre un disjoncteur magnéto-thermique réglable de 4 à 6.3 Ampères, idéal pour protéger les pompes de filtration de taille moyenne contre les surcharges et les courts-circuits. En plus de la gestion de la filtration, ce coffret embarque une section dédiée à l’éclairage permettant le branchement d’un projecteur LED allant jusqu’à 100W. Cette intégration « tout-en-un » simplifie considérablement le câblage électrique de votre piscine tout en garantissant une protection conforme aux normes de sécurité en vigueur.
Fonctionnalités et Avantages
- Protection Magnéto-thermique : Le disjoncteur 4/6.3A assure une surveillance constante de la pompe, prévenant toute surchauffe du moteur.
- Gestion d’Éclairage Intégrée : Sortie dédiée pour projecteur LED 100W, permettant de profiter de votre bassin en soirée avec une installation simplifiée.
- Conception Haute Résistance : Boîtier certifié IP65 et IK08, offrant une étanchéité totale contre les poussières, les projections d’eau et les chocs.
- Résistance aux UV : Matériaux plastiques sans halogène traités selon la norme ISO 4892-2 pour une installation durable en extérieur.
- Installation Facilitée : Boîtier en saillie avec de multiples entrées de câbles (M20/M40) et un rail DIN 6 modules pour une organisation propre des composants.
Conseils d’Installation et Sécurité
L’installation d’un coffret électrique doit être réalisée dans le respect de la norme NF C 15-100.
Recommandations techniques :
- Emplacement : Fixez le coffret en saillie dans votre local technique, à l’abri des inondations directes et à une hauteur facilitant l’accès aux commandes.
- Réglage du Disjoncteur : Ajustez le curseur du disjoncteur sur l’intensité nominale de votre pompe (indiquée sur la plaque signalétique du moteur) pour une protection efficace.
- Raccordement LED : Assurez-vous que la puissance totale de vos projecteurs ne dépasse pas les 100W prévus pour éviter toute surchauffe du transformateur interne.
- Étanchéité : Utilisez des presse-étoupes adaptés lors de l’insertion des câbles pour conserver l’indice de protection IP65 du boîtier.
Caractéristiques techniques du coffret
| Paramètre technique | Valeur / Spécification |
|---|---|
| Dimensions (H x L x P) | 436 x 142 x 137 mm |
| Indice de protection | IP65 (Étanchéité) / IK08 (Résistance chocs) |
| Capacité modulaire | 1 x 6 modules sur rail DIN |
| Protection Filtration | Disjoncteur Mono 4 à 6.3 A |
| Sortie Éclairage | LED jusqu’à 100 W |
| Matériau du boîtier | ABS avec protection UV (Classe II) |
Questions fréquentes (FAQ)
Ma pompe consomme 5 Ampères, ce coffret est-il adapté ?
Oui, avec une plage de réglage allant de 4 à 6.3 Ampères, ce coffret est parfaitement calibré pour votre pompe. Il vous suffira de positionner le réglage sur 5A.
Puis-je installer ce coffret en plein soleil ?
Le coffret est traité contre les UV (norme ISO 4892-2) et peut supporter des températures de -25°C à +40°C. Toutefois, pour prolonger la durée de vie des composants électroniques, une installation sous abri reste préférable.
La fenêtre transparente est-elle résistante ?
La porte est fabriquée en polycarbonate fumé haute résistance avec protection UV, offrant à la fois une visibilité sur les commandes et une protection contre les impacts (IK08).
Avis d’expert
Ce coffret est un excellent choix pour les piscines résidentielles standards. Sa double isolation (Classe II) et sa résistance au fil incandescent (650°C) en font un produit très sécurisant. Mon conseil lors du montage : veillez à bien utiliser les entrées de câbles prévues (M20 ou M40) en bas du coffret pour éviter toute condensation naturelle qui pourrait redescendre vers les composants électriques. La plage de réglage 4/6.3A couvre la grande majorité des pompes de 0.75 CV à 1 CV en monophasé.
Dimensions
