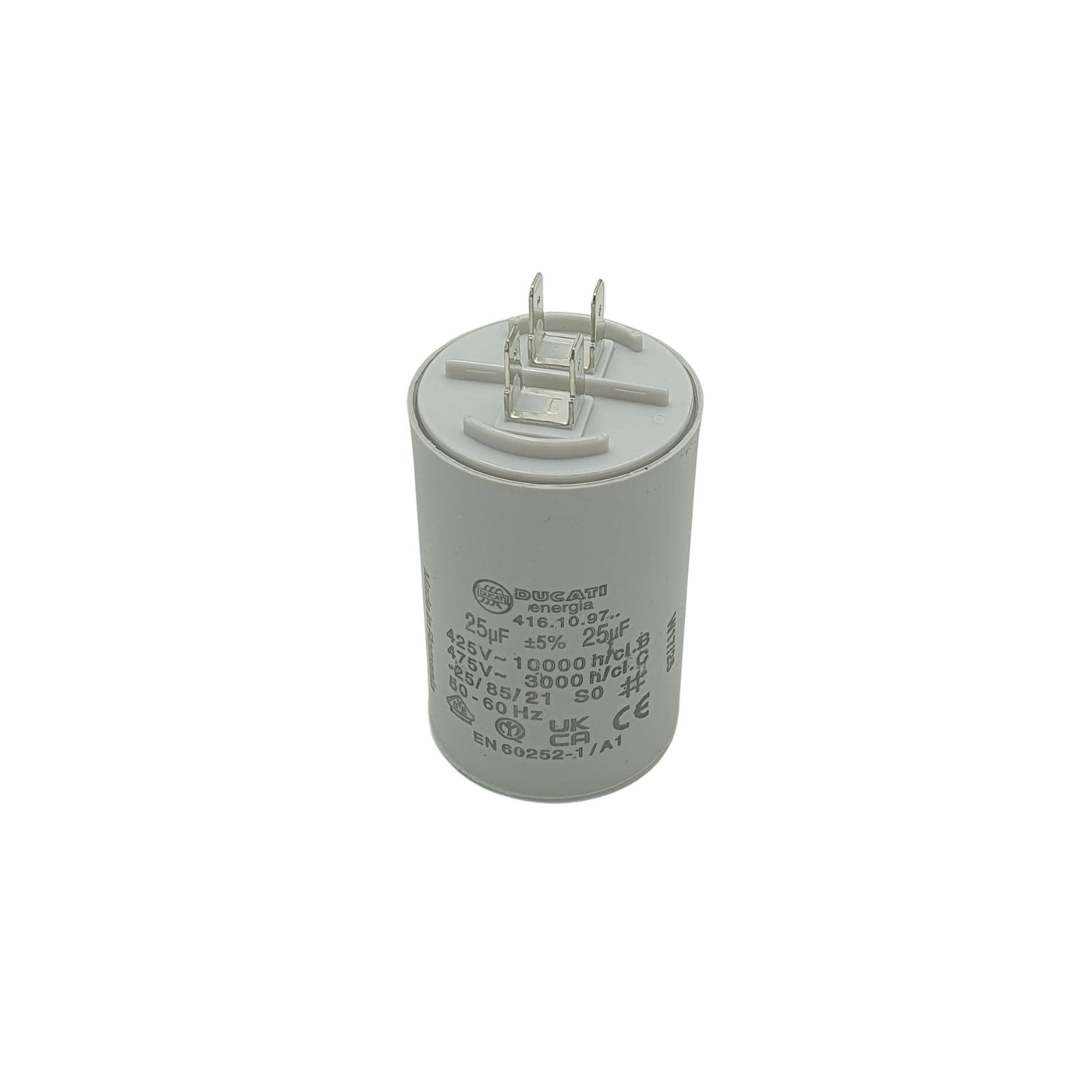

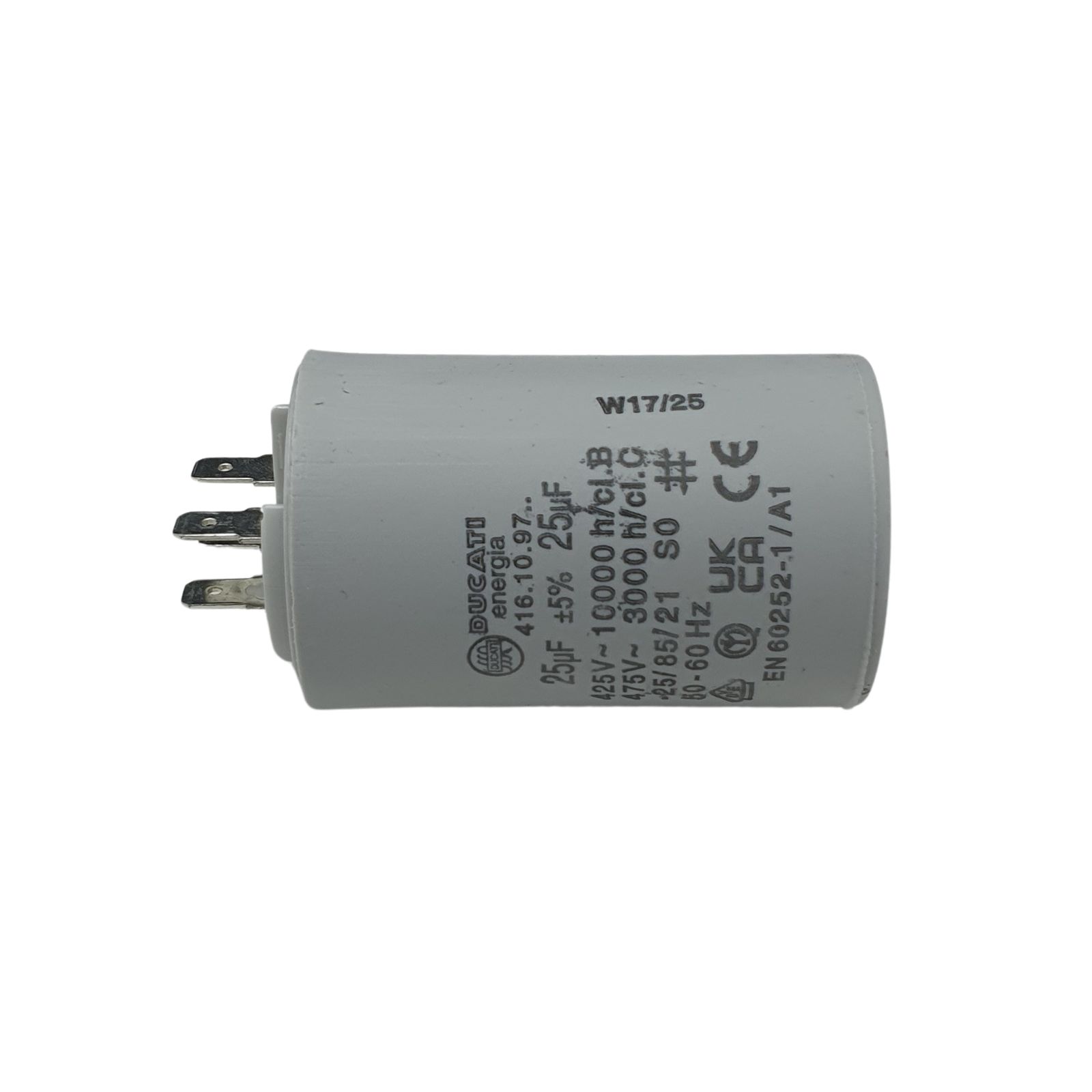

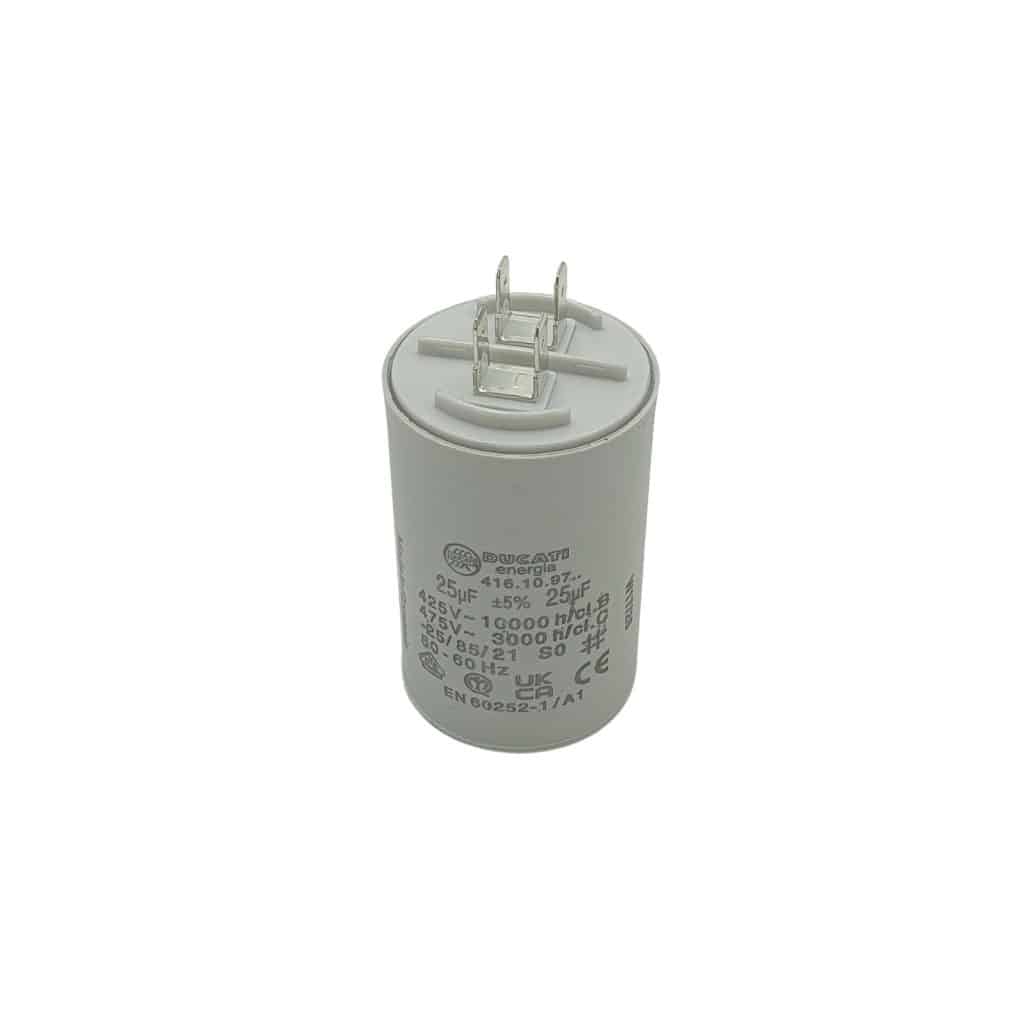

Condensateur 25 μF à Cosses Ø 45 (L. 7,3 cm) pour Pompe DAB EUROPRO/EUROSWIM 1 CV : Démarrage Moteur
Repère 23 sur le schéma
Ce condensateur est un composant électrique vital pour les pompes de filtration monophasées DAB EUROPRO et EUROSWIM d’une puissance de 1 CV (cheval-vapeur). Sa capacité est de 25 microfarads (25 μF), avec des dimensions physiques de 7,3 cm de longueur et des cosses de connexion de 4,5 mm de diamètre. Il est chargé de fournir le couple initial au moteur lors du démarrage et d’assurer le déphasage nécessaire à son fonctionnement continu. Un moteur qui ne démarre pas seul (bourdonnement) ou qui tourne lentement est le symptôme le plus courant d’un condensateur défectueux. Le remplacement de cette pièce est une réparation simple qui rétablit la performance électrique de votre pompe.
Pourquoi choisir ce Condensateur 25 μF ?
- Compatibilité exacte : Conçu pour les pompes de filtration DAB EUROPRO et EUROSWIM 1 CV.
- Démarrage fiable : Fournit l’énergie nécessaire pour le lancement immédiat du moteur monophasé.
- Spécifications précises : Capacité de 25 μF et dimensions de 7,3 cm adaptées au logement du moteur.
- Rétablissement de puissance : Permet de retrouver le couple et la vitesse de rotation nominaux de la pompe.
Caractéristiques techniques
| Type de produit | Condensateur permanent / de démarrage |
|---|---|
| Fonction | Déphasage du courant et couple de démarrage pour le moteur |
| Compatibilité Pompe | DAB EUROPRO/EUROSWIM 1 CV |
| Capacité | 25 μF (Microfarads) |
| Dimensions | Longueur 7,3 cm ; Diamètre des cosses 4,5 mm |
| Tension Nominale | Généralement 425 ou 475V (AC) |
Conseils d’utilisation et d’installation
La sécurité électrique est primordiale : coupez l’alimentation électrique de la pompe au disjoncteur avant toute manipulation. Le condensateur doit être déchargé avant d’être touché (en court-circuitant les cosses avec un outil isolé). Débranchez l’ancien condensateur et installez le nouveau, en veillant à ce que les cosses de 4,5 mm s’ajustent correctement. Le condensateur est bipolaire, le sens de branchement n’a pas d’importance. Assurez-vous que le condensateur est bien fixé dans son support pour éviter les vibrations.
Entretien et maintenance
Le condensateur est un élément consommable dont la durée de vie est limitée par la chaleur et le temps. Sa défaillance est facile à diagnostiquer : le moteur bourdonne sans tourner. Si le remplacement ne résout pas le problème, il faut suspecter un problème de roulements ou de bobinage moteur.
Questions fréquentes (FAQ)
Puis-je utiliser un autre condensateur si la capacité est légèrement différente ?
Non, il est critique d’utiliser la valeur exacte de 25 μF pour cette pompe 1 CV afin de garantir les performances optimales du moteur sans risque de surchauffe.
Comment savoir si mon condensateur est à 25 μF ?
La valeur est gravée sur le corps du condensateur. Si elle n’est pas lisible, la puissance de 1 CV des pompes DAB est généralement associée à cette capacité.
À quoi correspondent les dimensions 4,5 mm et 7,3 cm ?
4,5 mm est le diamètre des cosses (pour le branchement) et 7,3 cm est la longueur du corps du condensateur. Ces dimensions sont importantes pour l’installation dans le boîtier électrique de la pompe.
Est-ce que l’installation d’un condensateur est dangereuse ?
Oui, si le condensateur n’est pas déchargé. Il peut stocker une charge électrique même après la coupure du courant. Il est impératif de le décharger en toute sécurité avant de le toucher.
Avis d’expert
Ce Condensateur 25 μF est la solution de réparation la plus fréquente pour une pompe DAB EUROPRO/EUROSWIM 1 CV en panne de démarrage. En vous assurant d’utiliser la capacité et les dimensions correctes, vous garantissez un fonctionnement électrique sûr et efficace de votre filtration. N’oubliez pas la procédure de décharge pour votre sécurité.
