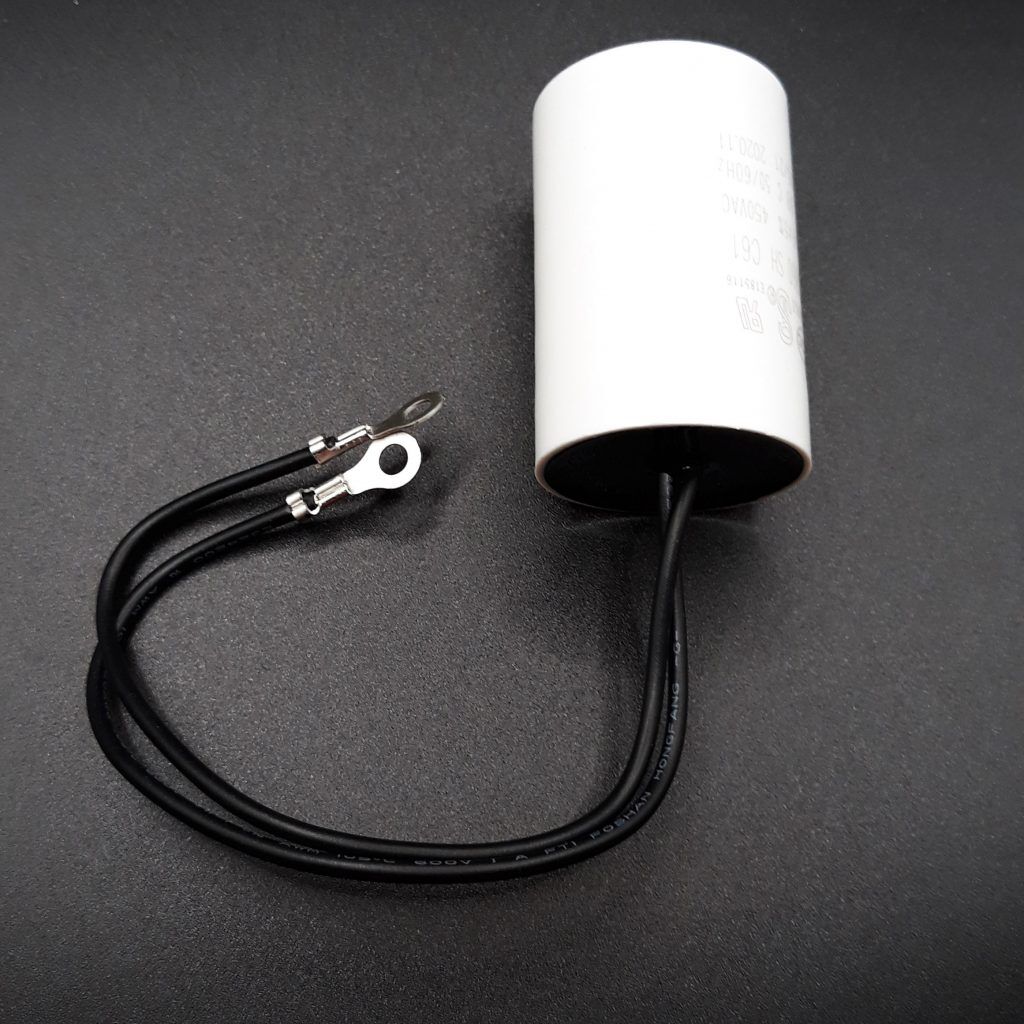

Condensateur de Démarrage 12 µF – Pour Pompe Aqualux Réf. 106454
Le condensateur est un composant électronique indispensable au fonctionnement des moteurs de piscine monophasés. Ce modèle de 12 microfarads (µF) constitue la pièce de rechange calibrée pour le moteur de la pompe de filtration Aqualux 0,5 CV (référence 106454). Son rôle est de générer le déphasage électrique nécessaire pour créer le couple de démarrage, permettant ainsi à la turbine de se mettre en mouvement dès la mise sous tension. Une fois le moteur lancé, le condensateur permanent assure la stabilité du champ magnétique pour un fonctionnement régulier. Ce composant est conçu pour supporter des tensions de service allant jusqu’à 450V. Son remplacement est préconisé lorsque la pompe émet un bruit de bourdonnement sans parvenir à lancer la rotation de l’arbre moteur.
Fonctionnalités et Avantages
- Capacité nominale : 12 µF, valeur spécifique requise pour le moteur de 0,37 kW (0,5 CV).
- Compatibilité système : Adapté pour un logement parfait dans le boîtier électrique de la pompe 106454.
- Restauration de démarrage : Résout les pannes liées au blocage électrique du moteur au démarrage.
- Connectique standard : Montage rapide sur le bornier interne via des fils ou des cosses selon la série.
- Fiabilité électrique : Conçu pour supporter les cycles de filtration quotidiens et les variations de tension modérées.
Conseils de Remplacement et Sécurité
Toute intervention sur les composants électriques du moteur doit être réalisée hors tension.
Mode opératoire :
- Mise en sécurité : Coupez l’alimentation électrique de la pompe au niveau du disjoncteur général avant d’ouvrir le capot moteur.
- Décharge électrique : Un condensateur peut conserver une charge résiduelle. Avant toute manipulation, court-circuitez les deux bornes avec un outil muni d’un manche isolé pour le décharger.
- Pose du composant : Retirez l’ancien condensateur défectueux et connectez le nouveau modèle de 12 µF. Ce type de composant n’est pas polarisé, le sens de branchement des fils n’a donc pas d’importance.
- Contrôle final : Vérifiez que les fils ne sont pas pincés lors de la fermeture du boîtier et que le joint d’étanchéité du capot est bien en place.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Capacité | 12 µF (microfarads) |
| Tension nominale | 400 V – 450 V AC |
| Fréquence | 50 / 60 Hz |
| Compatibilité Pompe | Aqualux 0,5 CV (Réf. 106454) |
| Type de montage | Condensateur permanent |
Questions fréquentes (FAQ)
Comment vérifier si le condensateur est la cause de la panne ?
Si la pompe bourdonne mais ne tourne pas, essayez (après avoir coupé le courant) de tourner l’hélice à l’arrière du moteur. Si elle tourne librement à la main, mais que le moteur ne part pas seul sous tension, le condensateur est très probablement la cause de la panne.
Ma pompe a une référence différente, puis-je utiliser ce modèle ?
Il est impératif de respecter la capacité en microfarads préconisée par le fabricant. Si votre moteur nécessite une autre valeur (par exemple 16 µF ou 20 µF), l’utilisation d’un 12 µF risque d’empêcher le démarrage ou de surchauffer le moteur.
Avis d’expert
Le condensateur de 12 µF équipe généralement les plus petits modèles de la gamme Aqualux. Bien que ce soit une pièce robuste, elle peut être affectée par des conditions d’hivernage humides ou des tentatives de démarrage répétées sur un moteur grippé par le calcaire. Lors de votre intervention sur la pompe 106454, je vous suggère de vérifier que l’arbre moteur tourne sans résistance. Si vous constatez un léger point dur, un nettoyage de la turbine peut être nécessaire en complément du changement de condensateur pour garantir une remise en route fluide.
