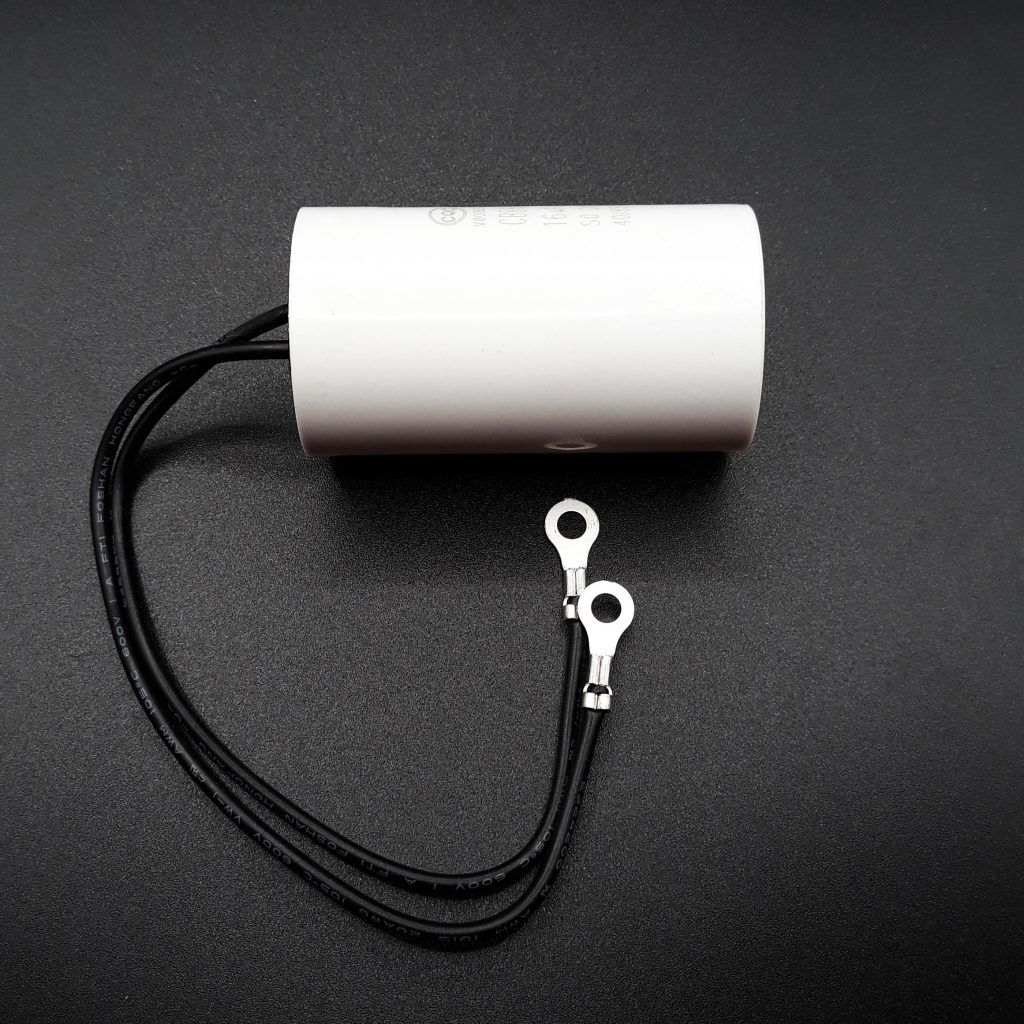

Condensateur de Démarrage 16 µF – Pour Pompe Aqualux Réf. 106455
Le condensateur permanent de 16 microfarads (µF) est un composant électrique vital pour le fonctionnement des motorisations de piscine monophasées. Cette pièce de rechange est spécifiquement calibrée pour la pompe Aqualux de 1 CV, correspondant à la référence technique 106455. Sa fonction principale est de stocker l’énergie électrique pour fournir l’impulsion nécessaire au démarrage du moteur, créant ainsi le couple rotatif qui permet à la turbine de s’élancer. Une fois le régime nominal atteint, il assure la stabilité du champ magnétique du moteur. Conçu pour supporter une tension de service allant jusqu’à 450V, ce condensateur est logé sous le capot de protection électrique de la pompe. Son remplacement permet de restaurer la fonction de démarrage sans avoir à intervenir sur les parties mécaniques de l’installation.
Fonctionnalités et Avantages
- Capacité nominale : 16 µF, valeur technique requise pour le moteur de 0,75 kW (1 CV).
- Aide au démarrage : Permet de vaincre l’inertie de la turbine et la charge hydraulique lors de la mise sous tension.
- Sécurité électrique : Composant prévu pour fonctionner sous des tensions de 400V à 450V AC.
- Raccordement simplifié : Équipé de cosses ou de fils permettant une connexion rapide sur le bornier du moteur 106455.
- Format compatible : Dimensions adaptées pour un logement parfait dans le boîtier électrique d’origine.
Conseils de Remplacement et Sécurité
Travailler sur le circuit électrique d’une pompe de 1 CV demande de respecter des consignes de sécurité élémentaires.
Mode opératoire :
- Mise en sécurité : Coupez impérativement l’alimentation électrique de la pompe au niveau du disjoncteur général avant toute ouverture du boîtier.
- Décharge du composant : Un condensateur peut conserver une charge résiduelle. Avant de le retirer, utilisez un outil avec un manche isolé pour faire contact entre ses bornes et évacuer l’énergie stockée.
- Pose de la pièce : Débranchez l’ancien condensateur de 16 µF et raccordez le nouveau modèle. Ce composant n’est pas polarisé, le sens de branchement des fils n’a donc pas d’importance.
- Contrôle d’étanchéité : Lors de la fermeture du capot, vérifiez que le joint est bien en place pour protéger les connexions de l’humidité et des projections d’eau.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Capacité | 16 µF (microfarads) |
| Tension nominale | 400 V – 450 V AC |
| Fréquence | 50 / 60 Hz |
| Compatibilité Pompe | Aqualux 1 CV (Réf. 106455) |
| Type de condensateur | Permanent |
Questions fréquentes (FAQ)
Quels sont les signes d’un condensateur de 16 µF défaillant ?
Le symptôme le plus fréquent est un moteur qui émet un bourdonnement sourd mais ne tourne pas. Parfois, la pompe peut avoir besoin d’une impulsion manuelle sur le ventilateur arrière pour réussir à démarrer.
Puis-je utiliser un condensateur de 12 µF sur ma pompe 1 CV ?
Non. Une capacité trop faible ne fournira pas assez de couple pour lancer la turbine de la pompe 106455. Cela pourrait entraîner une surchauffe du moteur et l’arrêt de la filtration par la protection thermique.
Avis d’expert
Le condensateur de 16 µF est l’une des pièces les plus sollicitées sur la pompe Aqualux 1 CV. C’est souvent la première cause de panne électrique après un hivernage ou lors de fortes chaleurs estivales. Lors du remplacement, je vous suggère d’inspecter l’état des cosses : si elles présentent des traces d’oxydation ou de brûlure, nettoyez-les pour garantir un bon contact électrique. Si après le changement du condensateur le moteur peine toujours à s’élancer, vérifiez manuellement que la turbine n’est pas entravée par des dépôts de calcaire ou des débris qui augmenteraient la résistance au démarrage.
