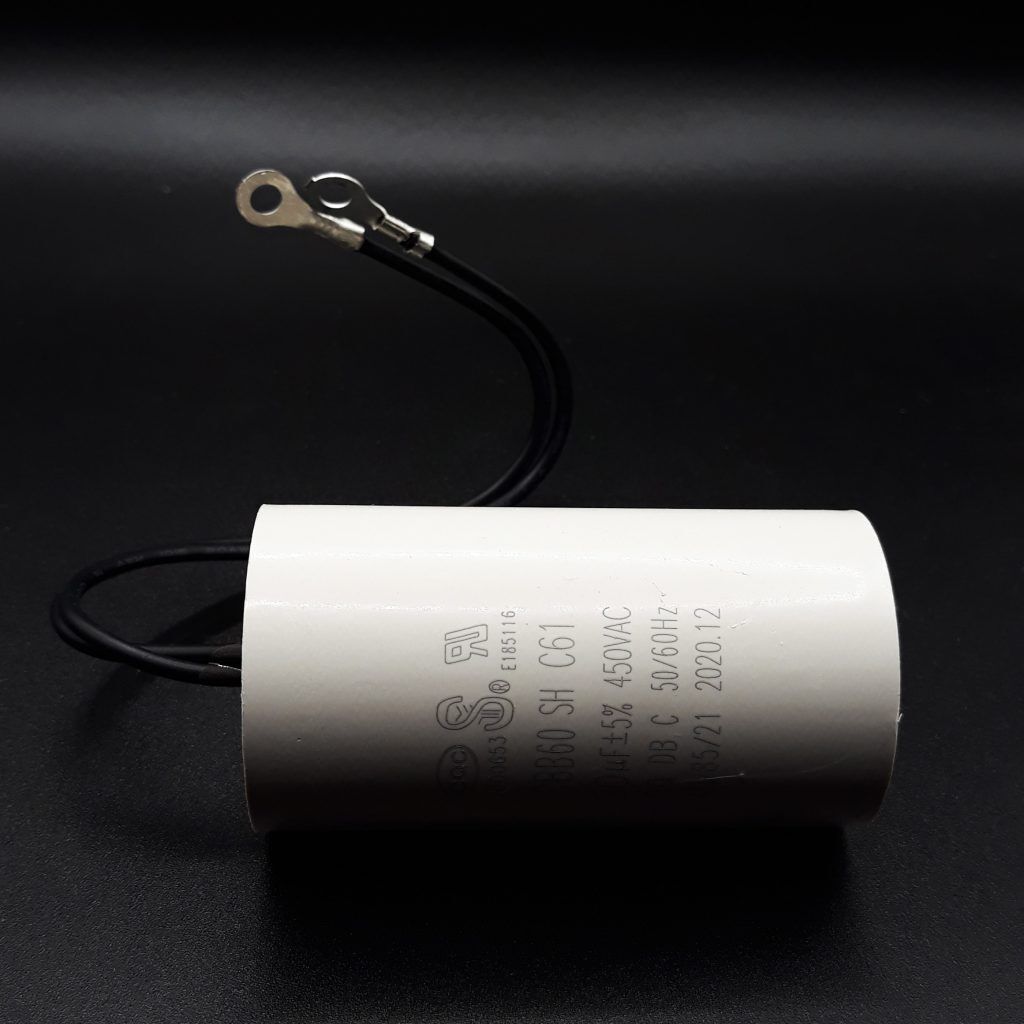

Condensateur de Démarrage 20 µF – Pour Pompe Aqualux Réf. 106456
Le condensateur est un composant électrique essentiel au cycle de fonctionnement des moteurs monophasés de piscine. Ce modèle de 20 microfarads (µF) est destiné à fournir l’impulsion nécessaire pour créer le couple de démarrage du moteur électrique. Il assure également le déphasage permettant de maintenir la rotation de la turbine une fois la pompe lancée. Ce composant permanent est conçu pour fonctionner sous une tension alternative de 450V, garantissant une compatibilité avec les exigences électriques des pompes de filtration de forte puissance. Son remplacement est une opération de maintenance courante lorsque le moteur émet un bourdonnement ou ne parvient plus à se mettre en mouvement lors de la mise sous tension.
Fonctionnalités et Avantages
- Capacité calibrée : 20 µF, permettant d’optimiser le couple de démarrage du moteur.
- Fiabilité électrique : Conçu pour supporter les cycles de filtration quotidiens et les variations de tension.
- Compatibilité système : Format adapté pour une installation dans le boîtier de connexion de la pompe 106456.
- Restauration moteur : Solution efficace pour résoudre les problèmes de moteur qui grogne sans démarrer.
- Installation standardisée : Équipé de cosses ou de fils pour un raccordement direct sur le bornier interne.
Conseils de Remplacement et Sécurité
L’intervention sur les composants électriques d’une pompe de 1,5 CV requiert le respect de procédures strictes.
Mode opératoire :
- Mise hors tension : Coupez impérativement le disjoncteur au tableau électrique avant d’ouvrir le capot de la pompe.
- Décharge du composant : Un condensateur peut conserver une charge électrique. Avant de le manipuler, faites contact entre ses bornes avec un outil isolé pour le décharger en toute sécurité.
- Raccordement : Identifiez le branchement d’origine. Les condensateurs de cette catégorie ne sont pas polarisés, ce qui signifie que le sens des fils n’influe pas sur le bon fonctionnement.
- Étanchéité : Assurez-vous que le capot du boîtier électrique est correctement refermé avec son joint pour protéger le nouveau condensateur de l’humidité du local technique.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Capacité | 20 µF (microfarads) |
| Tension nominale | 400 V – 450 V AC |
| Fréquence | 50 / 60 Hz |
| Compatibilité Pompe | Aqualux Série 106456 |
| Type | Condensateur permanent |
Questions fréquentes (FAQ)
Ma pompe refuse de démarrer, comment savoir si c’est le condensateur ?
Si vous entendez le moteur tenter de se lancer (bourdonnement) et que vous pouvez le faire démarrer en tournant manuellement l’hélice à l’arrière, le condensateur est défaillant et doit être remplacé.
Puis-je installer ce modèle si ma pompe demande 30 µF ?
Il est impératif de respecter la valeur indiquée sur l’étiquette de votre moteur. L’utilisation d’une capacité trop faible empêcherait le démarrage de la pompe de 1,5 CV sous la charge hydraulique.
Avis d’expert
Sur les modèles de grande puissance comme la référence 106456, le condensateur est soumis à des contraintes thermiques importantes, surtout si le local technique est peu ventilé. Lors de l’installation de ce condensateur de 20 µF, je vous suggère de vérifier que les connexions sur le bornier sont propres et bien serrées pour éviter tout arc électrique. Un condensateur qui présente des traces de gonflement ou de coulure doit être changé immédiatement pour éviter d’endommager les bobinages du moteur. C’est une réparation accessible qui permet de retrouver un cycle de filtration normal sans intervention lourde sur l’hydraulique.
