Kit Couvercle, Quick Lock et Joint pour Pompe EDG Aqualux – 100517 / 100518

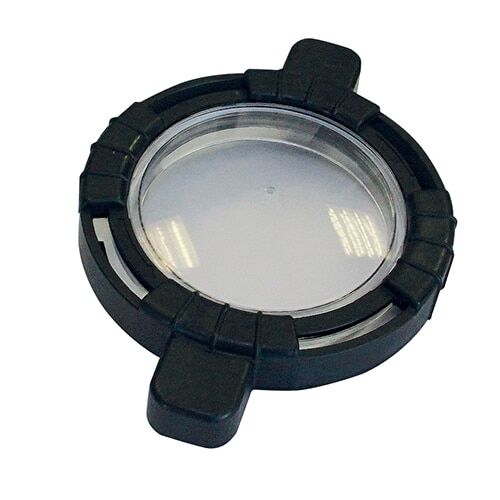

Ce kit complet de maintenance est destiné aux pompes de filtration EDG par Aqualux, références 100517 et 100518. Il comprend le couvercle transparent, le système de verrouillage rapide Quick Lock et le joint torique d’étanchéité. Le couvercle transparent permet une surveillance visuelle immédiate de l’état d’encrassement du panier de préfiltre sans avoir à ouvrir le circuit. Le système Quick Lock assure une fermeture et une ouverture facilitées par une simple manipulation en quart de tour. Le joint torique inclus garantit une étanchéité hermétique entre le couvercle et le corps de pompe, empêchant les prises d’air qui pourraient compromettre l’amorçage et le débit du système de filtration.
Repère 53 sur le schéma
Composition du Kit et Avantages
- Couvercle transparent : Permet de contrôler le remplissage du préfiltre en un coup d’œil.
- Système Quick Lock : Verrouillage ergonomique permettant un accès rapide au panier pour le nettoyage.
- Joint torique d’étanchéité : Pièce en élastomère assurant la compression nécessaire pour un circuit hydraulique étanche.
- Compatibilité spécifique : Conçu exclusivement pour les modèles de pompes EDG 100517 et 100518.
- Installation simplifiée : Pièces prêtes à monter pour un remplacement immédiat des composants usés ou fissurés.
Importance de l’étanchéité du préfiltre
Le maintien d’une fermeture hermétique sur le corps de pompe est vital pour la circulation de l’eau.
- Maintien de l’amorçage : Un joint neuf et un couvercle bien verrouillé empêchent le désamorçage de la pompe.
- Protection moteur : Évite les fuites d’eau extérieures qui pourraient couler vers les parties électriques.
- Performance hydraulique : Garantit que la pompe aspire l’eau du bassin via les skimmers et non de l’air ambiant.
- Confort d’utilisation : Le système Quick Lock réduit l’effort nécessaire pour les opérations d’entretien hebdomadaires.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Compatibilité Pompe | EDG Aqualux (100517 / 100518) |
| Type de verrouillage | Quick Lock (1/4 tour) |
| Matériau couvercle | Polycarbonate transparent |
| Matériau joint | Élastomère |
| Contenu du kit | 1 couvercle + 1 système Quick Lock + 1 joint |
Questions fréquentes (FAQ)
Pourquoi mon couvercle est-il devenu opaque ?
Avec le temps et l’exposition aux produits chimiques, le polycarbonate peut se ternir. Le remplacement par un couvercle neuf permet de retrouver une visibilité optimale sur le panier de préfiltre.
Est-il nécessaire de serrer le Quick Lock avec un outil ?
Non, le système Quick Lock est conçu pour un serrage manuel. Un verrouillage à la main suffit pour écraser le joint et assurer l’étanchéité. L’utilisation d’outils pourrait endommager le mécanisme.
Le joint est-il déjà monté sur le couvercle ?
Le joint est généralement livré séparément dans le kit. Il doit être inséré dans sa gorge propre et lubrifiée avant de positionner le couvercle.
Avis d’expert
Le remplacement de cet ensemble est souvent la solution aux problèmes de bulles d’air dans le circuit de filtration. Lors de l’installation, je conseille de nettoyer scrupuleusement le rebord du corps de pompe où repose le joint pour éliminer tout grain de sable ou résidu. L’application d’une fine couche de graisse silicone sur le joint neuf facilitera non seulement l’étanchéité, mais rendra également la manipulation du Quick Lock beaucoup plus fluide. Veillez à bien aligner les ergots du système de verrouillage avant de tourner. Un couvercle bien entretenu et un joint lubrifié évitent de forcer sur le filetage plastique, ce qui prévient les fissures à long terme. Si votre pompe peine à s’amorcer après avoir vidé le panier, vérifiez que le joint n’a pas bougé de son logement lors de la fermeture.
