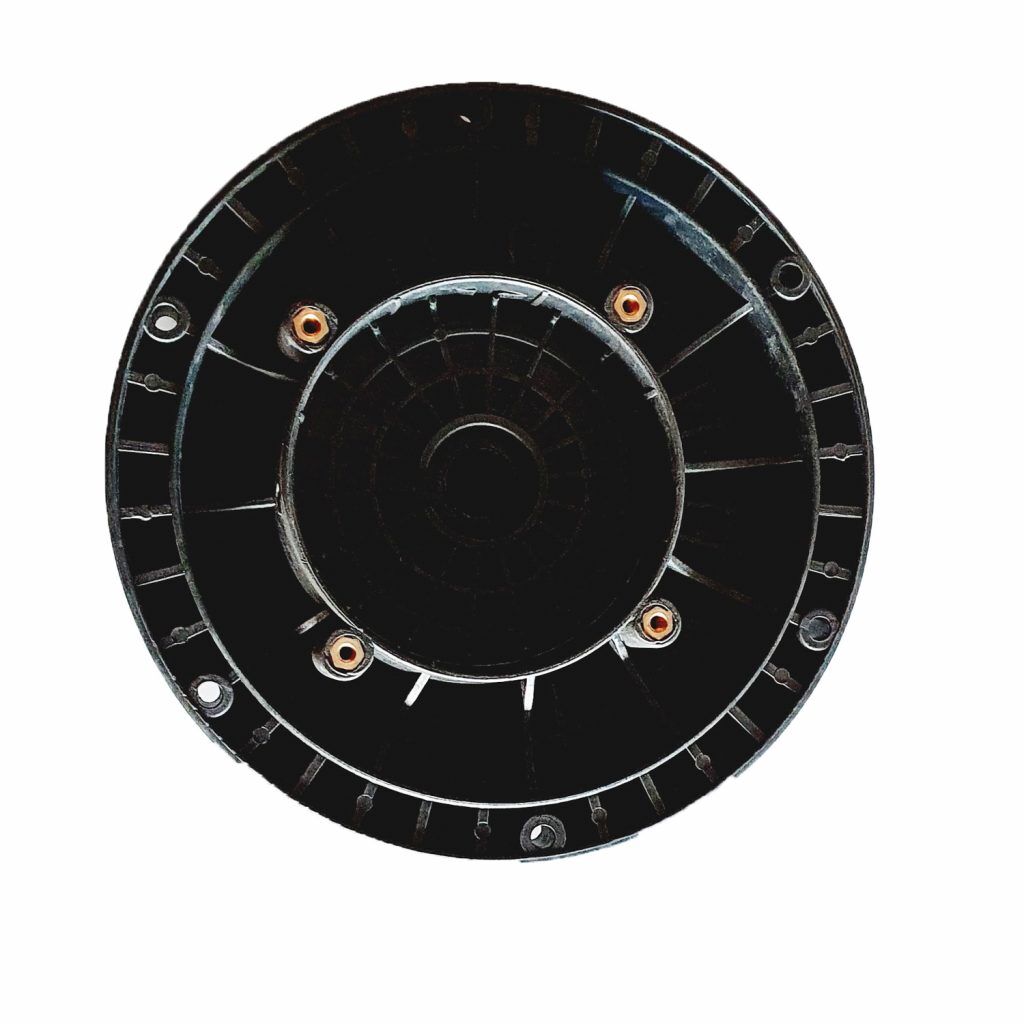

Flasque de Corps de Pompe Aqualux – Pour Modèles 106454, 106455 et 106456
Repère 13 sur le schéma
La flasque de corps de pompe, également appelée plateau d’étanchéité, est une pièce intermédiaire structurelle située entre le moteur électrique et la partie hydraulique (volute) de la pompe. Ce composant est compatible avec les pompes de filtration Aqualux de 0,5 CV, 0,75 CV et 1 CV. Son rôle est de maintenir l’alignement parfait de l’arbre moteur avec la turbine tout en offrant le support nécessaire à la garniture mécanique. Elle assure la fermeture de la partie arrière du corps de pompe et permet la fixation de l’ensemble sur le socle moteur. C’est une pièce de précision qui garantit que l’eau reste confinée dans le circuit hydraulique sans entrer en contact avec les parties électriques du moteur.
Fonctionnalités et Caractéristiques
- Interface de liaison : Assure la jonction mécanique entre le bloc moteur et le corps de pompe.
- Support de garniture : Logement spécifique conçu pour recevoir la partie fixe de la garniture mécanique d’étanchéité.
- Alignement hydraulique : Garantit le centrage de la turbine dans la volute pour optimiser le rendement du flux.
- Matériau résistant : Conception en polymère technique renforcé pour supporter la pression de service.
- Points de fixation : Perçages prévus pour les vis de liaison avec le corps de pompe et les pattes de fixation moteur.
Conseils d’Installation et Entretien
Le remplacement d’une flasque nécessite un démontage partiel de la pompe de filtration.
Mode opératoire :
- Mise hors tension : Débranchez électriquement la pompe et fermez les vannes du local technique avant toute intervention.
- Démontage : Retirez les vis de liaison reliant le corps de pompe à la flasque. Vous devrez ensuite extraire la turbine de l’arbre moteur pour libérer la flasque.
- Pose de la garniture : Lors du changement de flasque, il est fortement conseillé d’installer une garniture mécanique neuve. Lubrifiez légèrement le joint de la garniture avec de l’eau savonneuse (sans graisse) pour faciliter son insertion dans le logement de la flasque.
- Serrage croisé : Lors du remontage, serrez les vis de fixation de manière progressive et en croix pour assurer une compression uniforme des joints et éviter toute déformation de la pièce.
Caractéristiques techniques
| Paramètre | Détails techniques |
|---|---|
| Compatibilité Pompes | Aqualux 106454 / 106455 / 106456 |
| Type de pièce | Flasque arrière / Plateau d’étanchéité |
| Matériau | Polypropylène chargé fibre de verre |
| Logement étanchéité | Pour garniture mécanique standard série 10645x |
| Fixation | Par vis périphériques (non incluses) |
Questions fréquentes (FAQ)
Quand faut-il remplacer la flasque ?
Le remplacement devient nécessaire si vous constatez une fissure sur le plastique, si le logement de la garniture mécanique est déformé par une surchauffe, ou si les points de fixation des vis sont rompus.
Une fuite entre le moteur et la pompe signifie-t-elle que la flasque est cassée ?
Pas forcément. Dans la majorité des cas, il s’agit de la garniture mécanique qui est usée. Cependant, si le problème n’est pas traité, l’eau peut s’infiltrer et corroder ou déformer la flasque, rendant alors son remplacement obligatoire.
Avis d’expert
La flasque est une pièce qui subit des contraintes mécaniques et thermiques importantes. Sur les modèles Aqualux 10645x, une défaillance de la flasque est souvent le résultat d’un fonctionnement prolongé à sec, provoquant une montée en température de la turbine qui finit par faire fondre ou déformer le plastique. Lors du remplacement, examinez attentivement l’état de l’arbre moteur. S’il présente des traces de rouille ou de calcaire au niveau du passage dans la flasque, nettoyez-le soigneusement avec un papier abrasif très fin pour ne pas endommager la nouvelle garniture mécanique lors du remontage.
