Garniture Mécanique pour Surpresseur DAB EUROCOM
Repère 16 sur le schéma

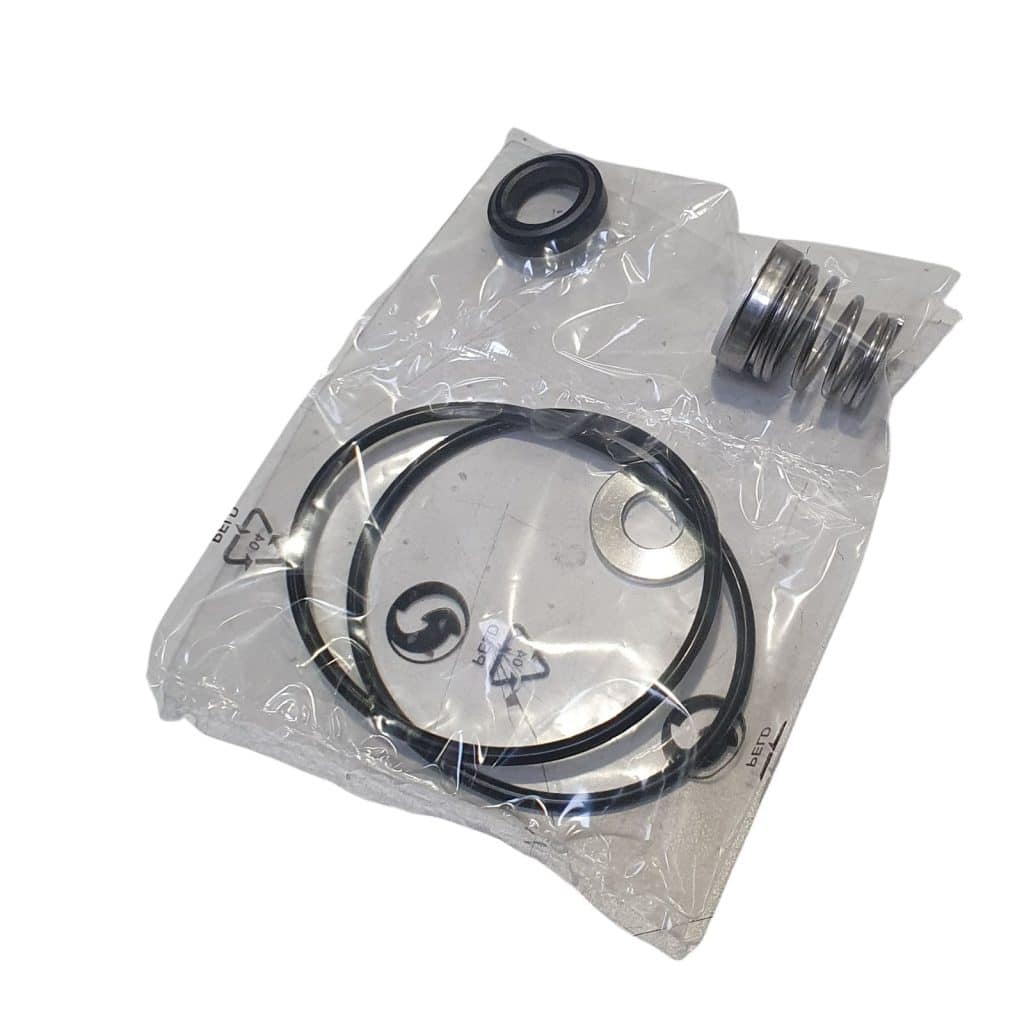

La garniture mécanique est la pièce d’étanchéité dynamique centrale de votre surpresseur DAB Eurocom. Elle se compose de deux parties : une partie fixe et une partie rotative, qui assurent ensemble l’étanchéité parfaite entre l’arbre moteur et le corps de pompe. Ce composant est indispensable pour empêcher l’eau sous pression de s’infiltrer vers le moteur électrique, prévenant ainsi tout risque de court-circuit ou de corrosion des roulements. Conçue spécifiquement pour les modèles de la gamme Eurocom, cette garniture garantit le maintien de la pression hydraulique nécessaire au bon fonctionnement de votre installation de surpression ou d’arrosage automatique.
Spécifications et Compatibilité
- Compatibilité : Surpresseurs DAB séries EUROCOM (modèles 25/30, 30/50, 40/50, 30/80, 40/80).
- Type de pièce : Joint d’étanchéité dynamique (Garniture mécanique).
- Composition : Bague rotative et siège fixe avec soufflet élastomère.
- Matériaux : Face de friction en carbone/céramique et joints en NBR.
- Usage : Eau propre et liquides non agressifs.
- Dimensions : Adaptées à l’arbre de transmission spécifique des pompes DAB.
Avantages et Fonctionnalités
Le remplacement d’une garniture usée est essentiel pour la protection et la performance de votre surpresseur.
- Étanchéité hydraulique : Supprime les fuites d’eau au niveau de l’axe du moteur.
- Protection moteur : Évite la pénétration d’humidité dans le bobinage et les paliers.
- Restauration de la pression : Maintient les performances de pompage optimales du surpresseur.
- Ajustement précis : Pièce calibrée pour s’insérer sans modification dans le support d’étanchéité d’origine.
- Standard industriel : Matériaux sélectionnés pour leur coefficient de friction réduit.
Caractéristiques techniques
| Paramètre | Détail technique |
|---|---|
| Modèle compatible | DAB EUROCOM SP / EUROCOM |
| Type de joint | Mécanique à ressort |
| Faces de contact | Carbone / Céramique |
| Diamètre arbre | Spécifique gamme Eurocom |
| Application | Étanchéité arbre moteur |
Questions fréquentes (FAQ)
Comment savoir si la garniture mécanique est HS ?
Une fuite d’eau localisée entre le corps de la pompe et le moteur électrique est le signe principal d’une garniture défectueuse. Si vous observez un écoulement à cet endroit, le remplacement doit être effectué rapidement.
Peut-on changer la garniture sans démonter la pompe ?
Non, l’accès à la garniture mécanique nécessite le désassemblage du corps de pompe et le retrait de la turbine (roue) pour accéder à l’arbre moteur.
Avis d’expert
Le remplacement de la garniture sur un surpresseur Eurocom est une opération de précision qui conditionne la longévité de votre moteur. Mon conseil technique : ne touchez jamais les faces de friction (les surfaces lisses en carbone et céramique) avec les doigts nus, car le dépôt de graisse cutanée peut provoquer une fuite prématurée dès la mise en route. Un point de vigilance crucial : avant d’insérer la nouvelle garniture, nettoyez parfaitement l’arbre moteur avec un chiffon propre et vérifiez qu’il ne présente pas de rayures ou de traces de calcaire. Je recommande l’utilisation d’une eau savonneuse neutre pour faciliter le glissement du soufflet sur l’arbre, en évitant tout corps gras minéral qui pourrait dégrader les joints. Enfin, lors du remontage du corps de pompe, veillez à serrer les vis de manière uniforme et croisée pour assurer un alignement parfait de l’arbre, évitant ainsi toute tension anormale sur la nouvelle garniture.
