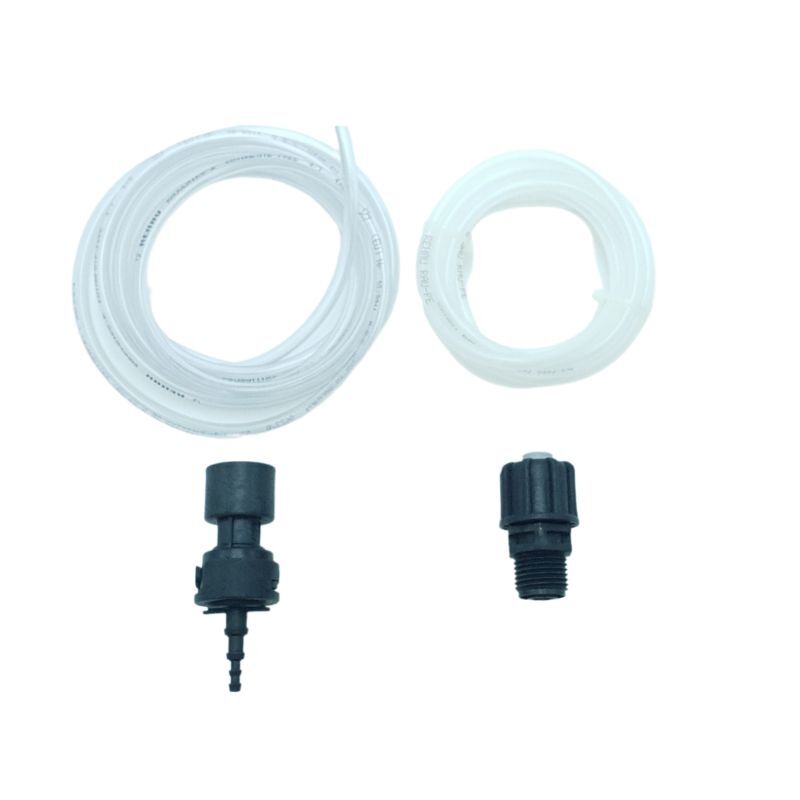

Kit Tubing Complet – Crépine d’Aspiration et Raccord d’Injection pour Pompe Doseuse
Repère A, B et C sur le schéma
Le kit tubing est l’ensemble indispensable pour assurer la liaison hydraulique entre votre bidon de produit chimique, votre pompe doseuse et votre canalisation de piscine. Ce pack complet regroupe les éléments d’aspiration et d’injection nécessaires pour rénover l’ensemble de la ligne de traitement. Conçu pour résister aux environnements corrosifs des locaux techniques, il garantit une étanchéité parfaite et une diffusion précise de vos agents de traitement, qu’il s’agisse de chlore liquide, de brome ou de correcteur de pH.
Points Forts et Innovation
- Système d’Aspiration Sécurisé : La crépine lestée reste parfaitement au fond du bidon pour pomper jusqu’à la dernière goutte de produit.
- Injection Anti-Retour : Le raccord d’injection est doté d’une lèvre anti-retour qui empêche l’eau de la piscine de remonter vers la pompe doseuse.
- Compatibilité Chimique Étendue : Matériaux sélectionnés pour leur inertie totale face aux solutions acides et basiques.
- Maintenance Simplifiée : Permet de remplacer en une seule fois tous les éléments sujets à l’entartrage et à la cristallisation.
- Contrôle Visuel : Les tubes transparents permettent de vérifier instantanément la présence de bulles d’air ou l’amorçage du circuit.
Instructions Techniques – Installation et Bonnes Pratiques
Pour une efficacité maximale de votre système de régulation automatique, veuillez respecter les conseils de montage suivants :
- Installation de la crépine : Placez la crépine verticalement dans le bidon. Le lest intégré assure le maintien au point le plus bas pour éviter tout désamorçage.
- Pose de l’injecteur : Vissez le raccord d’injection sur votre collier de prise en charge, situé après le filtre et le système de chauffage (si présent).
- Découpe des tubes : Ajustez la longueur des tubes pour éviter les boucles inutiles qui pourraient piéger des bulles d’air et nuire à la précision du dosage.
- Nettoyage préventif : Lors de chaque changement de bidon, rincez la crépine à l’eau claire pour éliminer les dépôts éventuels.
- Vérification du clapet : Si vous constatez que le tube de refoulement se remplit d’eau de la piscine, il est temps de remplacer le raccord d’injection dont le clapet peut être obstrué par le calcaire.
Caractéristiques techniques
| Composant | Détail technique (Kit Tubing) |
|---|---|
| Type de fluide | Compatible pH Minus, pH Plus, Chlore liquide |
| Composition du kit | 1 crépine lestée, 1 injecteur, tubes aspiration/refoulement |
| Matériau Crépine | Polypropylène haute densité avec filtre intégré |
| Type d’Injecteur | Raccord à lèvre avec filetage standard |
| Diamètre Tubes | Standard compatible pompes doseuses résidentielles |
Informations sur la maintenance et compatibilité
- Écosystème : Pack universel compatible avec la majorité des pompes doseuses du marché (Doseco, Celxph, Hayward, etc.).
- Entretien : Ce kit remplace avantageusement les pièces d’origine usées par les cycles de cristallisation chimique.
- Réserve de propriété : Les composants de ce kit sont conçus pour une utilisation spécifique avec des produits de traitement d’eau de piscine. Edenea préconise le remplacement de cet ensemble tous les 2 ans pour garantir une sécurité d’utilisation optimale et éviter les retours d’eau vers la pompe.
Questions fréquentes (FAQ)
Pourquoi le tube de mon ancienne installation est-il devenu rigide et cassant ?
Le contact permanent avec des produits chimiques concentrés finit par altérer les plastifiants du tube. Un tube rigide risque de se fissurer et de provoquer une fuite acide importante.
L’injecteur peut-il se boucher avec le calcaire ?
Oui, c’est la cause principale de panne des régulateurs de pH. L’acide injecté réagit avec le calcaire de l’eau au point d’injection, créant un bouchon solide. Ce kit permet de repartir sur un injecteur neuf.
Dois-je utiliser du ruban Téflon pour installer l’injecteur ?
L’utilisation de Téflon sur le filetage de l’injecteur est recommandée pour assurer une étanchéité parfaite avec le collier de prise en charge.
Est-ce que je peux utiliser ce kit pour une régulation de Brome ?
Tout à fait, les matériaux sont résistants à l’oxydation provoquée par le brome liquide ou l’oxygène actif.
Avis d’expert
Ce kit tubing est souvent le « héros oublié » du local technique. On pense souvent que la pompe est en panne alors que c’est simplement l’injecteur qui est bouché ou la crépine qui aspire de l’air. Mon conseil technique: ne négligez pas le remplacement de l’injecteur. Si vous possédez une eau très calcaire, vérifiez-le tous les 3 mois. Un injecteur obstrué crée une surpression qui finit par faire éclater le tube péristaltique de votre pompe. Lors de l’installation, veillez à ce que le tube d’aspiration ne soit pas trop long pour éviter qu’il ne s’enroule dans le bidon, ce qui pourrait soulever la crépine et désamorcer le système.
