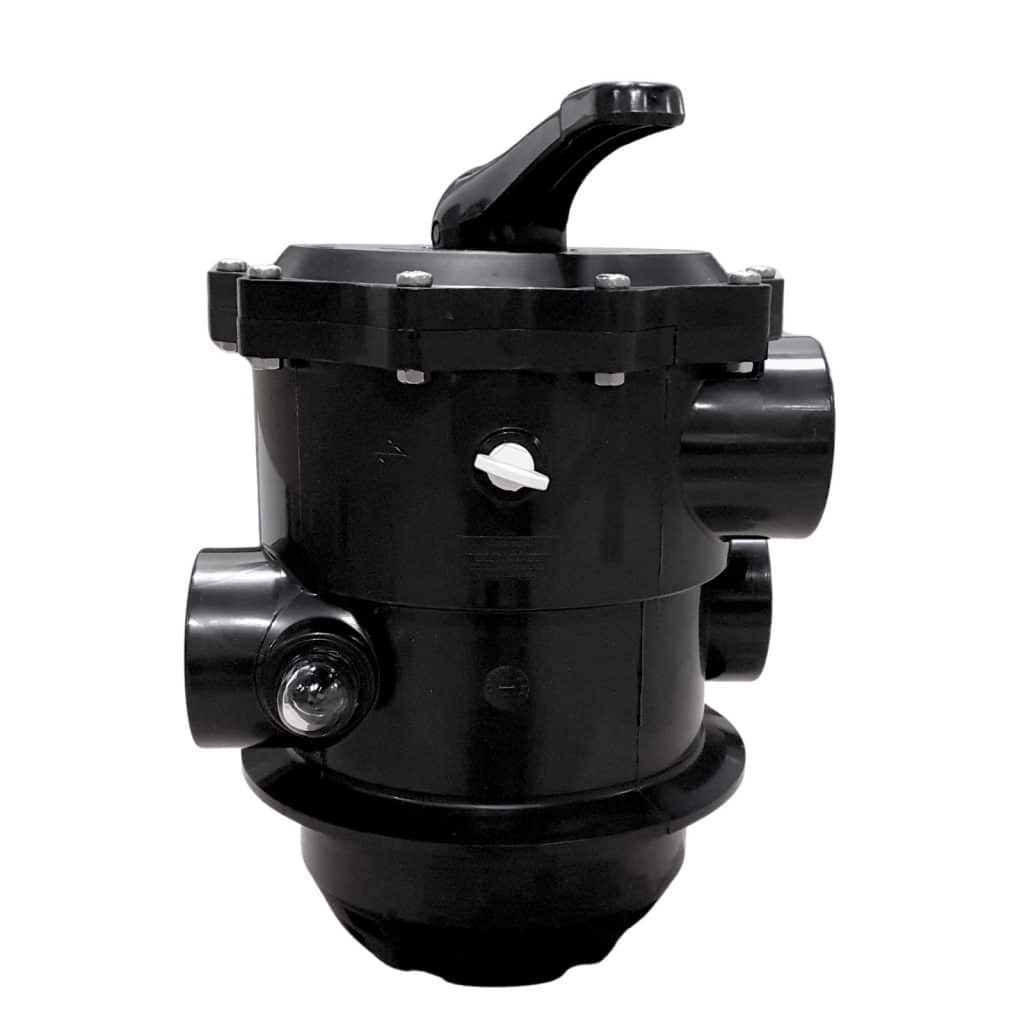

Kit Vanne Multivoie Complet 2″ (Nouveau Modèle) avec Bride pour Filtre PENTAIR TAGELUS
Repère 7 sur le schéma
Le kit vanne complet 2 pouces (63 mm) avec bride est une pièce technique d’origine constructeur conçue pour les filtres à sable de haute capacité des gammes Pentair Tagelus. Ce nouveau modèle est spécifiquement dimensionné pour les filtres TA100 et TA760, offrant un passage d’eau élargi pour minimiser les pertes de charge et optimiser le débit de filtration. Le kit comprend la vanne multivoie à 6 positions ainsi que le système de fixation par bride (clamp) permettant un montage sécurisé et hermétique sur le sommet de la cuve. Fabriqué en matériaux polymères résistants, ce bloc de commande assure une gestion précise du cycle hydraulique du bassin.
Compatibilité et Spécifications
- Référence fabricant : RE272029ND (KVTA2).
- Filtres compatibles : Pentair Tagelus TA100 et TA760.
- Dimensions des raccords : 2 pouces (63 mm).
- Type de montage : Top avec fixation par bride (nouveau modèle).
- Nombre de positions : 6 voies (Filtration, Lavage, Rinçage, Égout, Circulation, Fermé).
- Inclus : Vanne multivoie complète et collier de serrage (bride).
Fonctions de la Vanne 6 Voies
Cette vanne permet d’effectuer toutes les opérations de maintenance nécessaires à la clarté de l’eau.
- Filtration : Mode de fonctionnement habituel pour le nettoyage de l’eau.
- Lavage (Backwash) : Nettoyage du sable par inversion du flux d’eau.
- Rinçage : Évacuation des dernières impuretés après le lavage et remise en place du sable.
- Égout (Waste) : Vidange du bassin ou passage du balai directement vers l’évacuation.
- Circulation : Brassage de l’eau sans passer par le filtre (idéal pour les traitements chimiques).
- Fermé : Isolation du filtre pour l’entretien des équipements situés en amont.
Caractéristiques techniques
| Paramètre | Détail technique |
|---|---|
| Marque | Pentair |
| Référence | RE272029ND |
| Type de raccordement | 2 pouces (63 mm) |
| Fixation | Collier de serrage (Bride) |
| Matériau | ABS / Polymères injectés |
Questions fréquentes (FAQ)
Quelle est la différence entre ce modèle et l’ancienne version ?
Ce nouveau modèle intègre un système de fixation par bride qui assure une meilleure répartition de la pression sur le col du filtre par rapport aux modèles à visser. Il est optimisé pour les pompes à fort débit équipant les bassins de grand volume.
Les raccords unions sont-ils fournis ?
Ce kit comprend la vanne et son système de bride. Il est conseillé de vérifier l’état de vos raccords unions de 63 mm existants lors du remplacement pour garantir une étanchéité parfaite sur l’ensemble du circuit.
Avis d’expert
Le kit vanne RE272029ND est indispensable pour les filtres TA100 et TA760 nécessitant un débit de 2 pouces. Mon conseil technique : lors du montage de la bride de fixation, assurez-vous que le joint d’embase est parfaitement propre et légèrement lubrifié avec une graisse silicone neutre. Serrez le collier de manière progressive pour éviter tout désaxage de la vanne sur le col du filtre. Une règle d’or pour la longévité de votre installation : ne manipulez jamais la poignée de sélection lorsque la pompe est sous tension. L’arrêt de la filtration avant chaque changement de voie est impératif pour ne pas déchirer le joint interne. Enfin, si vous remarquez une résistance anormale lors de la rotation de la poignée, ne forcez pas ; vérifiez l’absence de débris ou de sable dans le mécanisme supérieur du boisseau.
