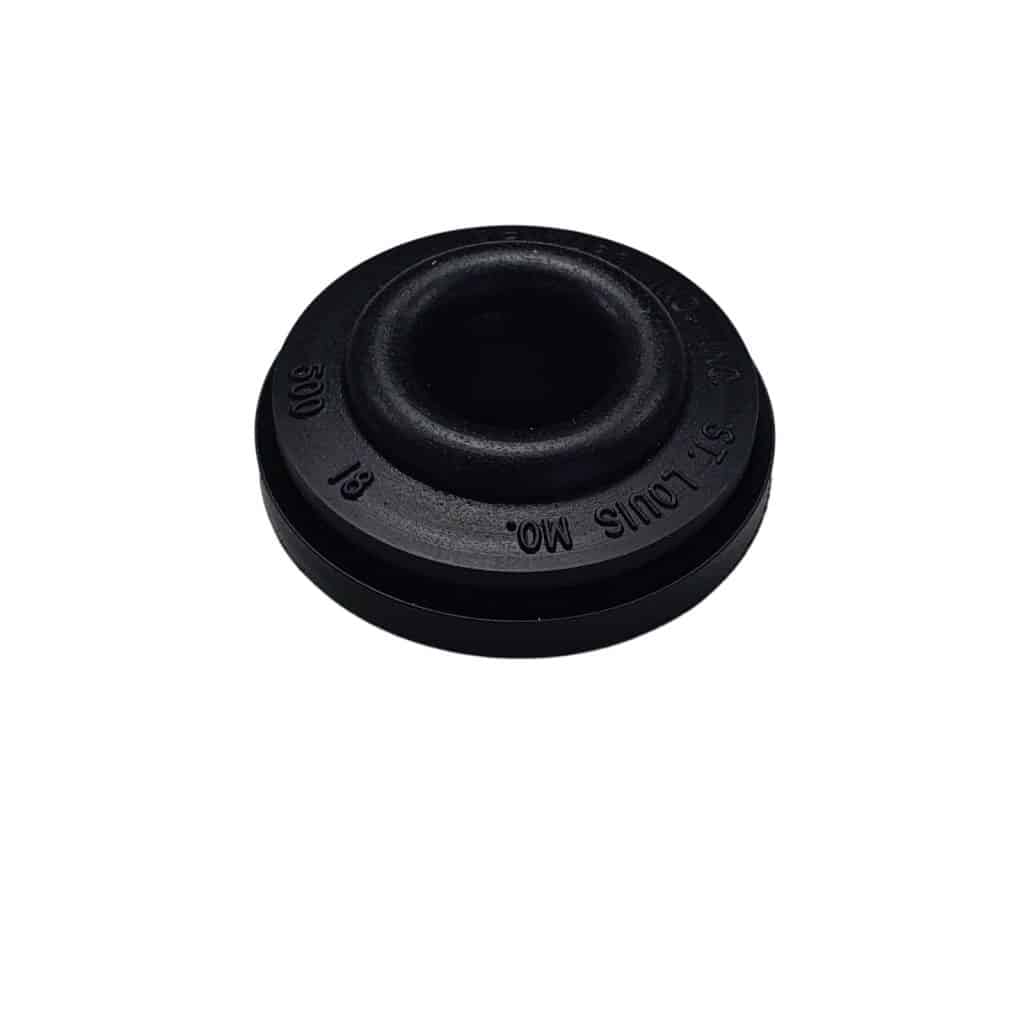

Passe-Câble pour Robots de Piscine – Modèles Orca et V-Series
Repère 30 sur le schéma
Le passe-câble est un élément de protection technique situé au point d’entrée du cordon d’alimentation dans le bloc moteur du robot. Cette pièce est compatible avec les robots Orca 150, Orca 250, ainsi que les modèles V100 et V200. Son rôle est d’assurer la liaison étanche entre le câble flottant et le châssis de l’appareil, tout en offrant une flexibilité nécessaire pour éviter les tensions excessives sur les connexions électriques internes lors des déplacements du robot dans le bassin. Cette pièce de rechange permet de restaurer l’intégrité de l’appareil lorsque le composant d’origine présente des signes de fatigue ou des craquelures.
Fonctionnalités et Avantages
- Maintien de l’étanchéité : Assure la protection des composants électriques internes contre les infiltrations d’eau.
- Soulagement de traction : Absorbe les contraintes mécaniques exercées sur le câble lors des cycles de nettoyage.
- Compatibilité multiple : Adapté aux séries Orca 150/250 et aux nettoyeurs V100/V200.
- Installation précise : Conception prévue pour un emboîtement exact sur les orifices de sortie d’origine.
- Flexibilité mécanique : Permet au câble de suivre les mouvements du robot sans créer de points de rupture.
Conseils d’Installation
Le remplacement du passe-câble est une opération minutieuse qui garantit la sécurité électrique de votre équipement.
Mode opératoire :
- Sécurité : Débranchez impérativement le robot de son unité de commande avant toute manipulation.
- Démontage : Accédez au bloc moteur selon la procédure constructeur pour libérer l’ancien passe-câble.
- Nettoyage de la portée : Avant de poser la nouvelle pièce, assurez-vous que la surface de contact sur le châssis est propre et exempte de résidus de calcaire.
- Mise en place : Insérez le câble dans le nouveau passe-câble puis fixez l’ensemble sur le bloc. L’utilisation d’un lubrifiant neutre peut aider à l’insertion sans forcer sur la structure.
Caractéristiques techniques
| Type de produit | Passe-câble / Presse-étoupe flexible |
|---|---|
| Compatibilité Robots | Orca 150, Orca 250, V100, V200 |
| Application | Protection et étanchéité de l’entrée de câble |
| Installation | Sur bloc moteur interne |
| Usage | Pièce détachée de maintenance |
Questions fréquentes (FAQ)
Pourquoi mon passe-câble actuel semble-t-il abîmé ?
L’exposition constante aux produits de traitement de l’eau et aux variations de température peut altérer l’aspect des composants flexibles. Un examen visuel régulier permet de détecter les fissures avant qu’une fuite ne survienne.
Cette pièce est-elle identique pour les modèles Orca et V-Series ?
Oui, ces modèles partagent une architecture commune au niveau de l’entrée du cordon d’alimentation, ce qui rend cette pièce compatible entre ces différentes gammes.
Avis d’expert
Le passe-câble est souvent le point faible négligé lors de l’entretien des robots. Sur les modèles comme l’Orca 250 ou le V200, les mouvements de rotation fréquents sollicitent énormément cette zone. Si vous remarquez que le câble commence à se décaler ou que la pièce flexible ne plaque plus correctement contre le châssis, le remplacement est urgent. Une infiltration d’eau par l’entrée de câble peut provoquer un court-circuit définitif du moteur de pompe.
