Traverse de Paroi Courbée pour Filtre Aqualux Axos Xeo et Cocoon
Repère 15 sur le schéma

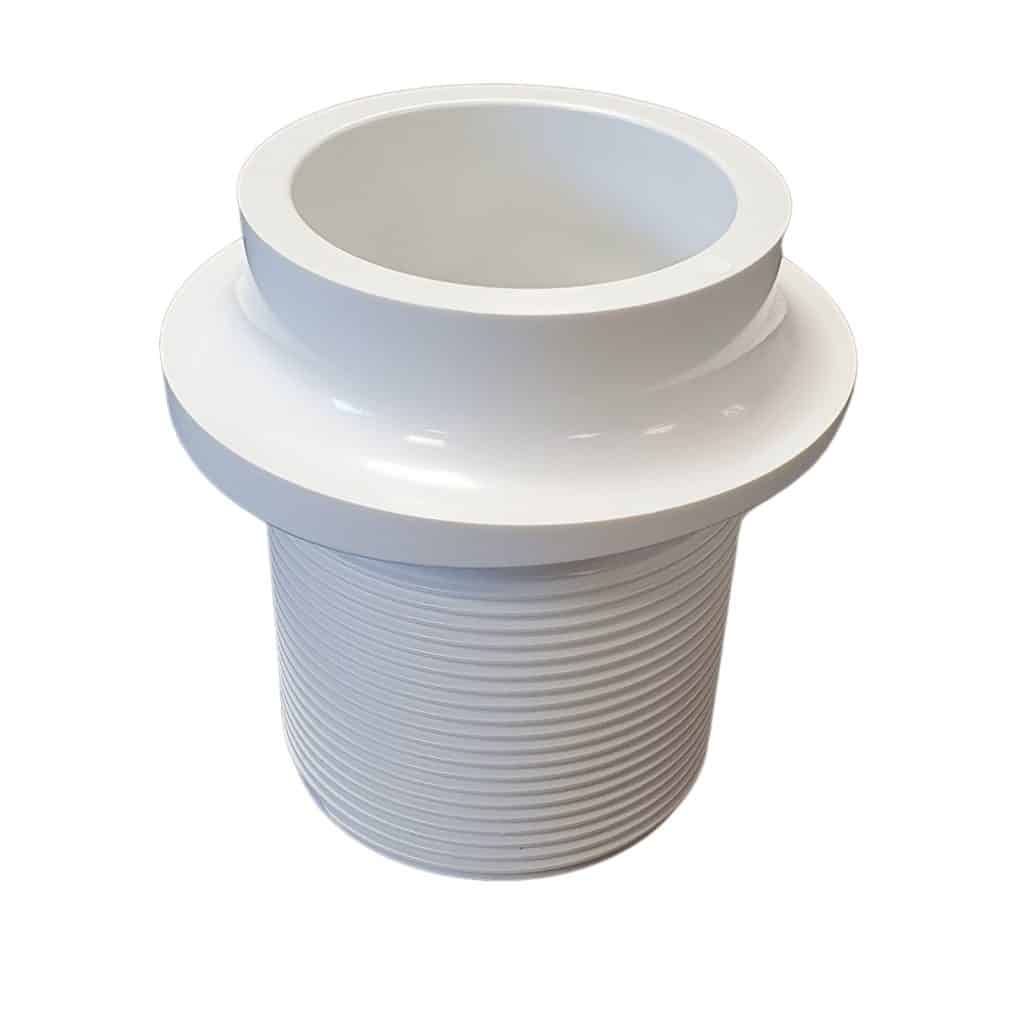

La traverse de paroi courbée est une pièce technique essentielle pour assurer la liaison hydraulique à travers la cuve de votre filtre à sable Aqualux. Spécifiquement conçue pour les gammes Axos, Xeo et Cocoon, cette pièce permet le passage de l’eau entre l’intérieur et l’extérieur du réservoir tout en garantissant une étanchéité parfaite. Sa forme courbée est étudiée pour épouser précisément le galbe de la cuve, évitant ainsi toute tension mécanique sur le matériau plastique lors du serrage. Ce composant est indispensable pour le raccordement des tuyauteries vers la pompe ou vers le bassin, assurant la continuité du flux hydraulique nécessaire à la filtration de l’eau.
Usage et Spécificités Techniques
- Compatibilité : Exclusivement pour les filtres à sable Aqualux des séries Axos, Xeo et Cocoon.
- Conception ergonomique : Profil courbé adapté à la courbure spécifique des cuves de filtration.
- Rôle : Assure le raccordement étanche des canalisations à travers la paroi du filtre.
- Installation : Se fixe sur la paroi latérale de la cuve à l’aide d’un écrou de serrage et de joints adaptés.
- Matériau : Polymère injecté résistant aux produits de traitement et à la pression hydraulique.
Importance de l’étanchéité latérale
L’intégrité de la traverse de paroi est déterminante pour le maintien de la pression de service.
- Sécurité hydraulique : Prévient les fuites d’eau à l’extérieur du local technique ou du groupe de filtration.
- Flux optimisé : Diamètre interne calibré pour ne pas créer de perte de charge excessive.
- Maintenance : Pièce de rechange idéale en cas de fissure sur le filetage ou de déformation due au gel.
- Polyvalence : Convient pour les connexions d’aspiration ou de refoulement selon le modèle du filtre.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Type de pièce | Traverse de paroi (collecteur latéral) |
| Forme | Courbée (épouse le galbe de la cuve) |
| Modèles compatibles | Aqualux Axos, Xeo, Cocoon |
| Usage | Raccordement hydraulique cuve |
| Couleur | Noir ou Gris |
