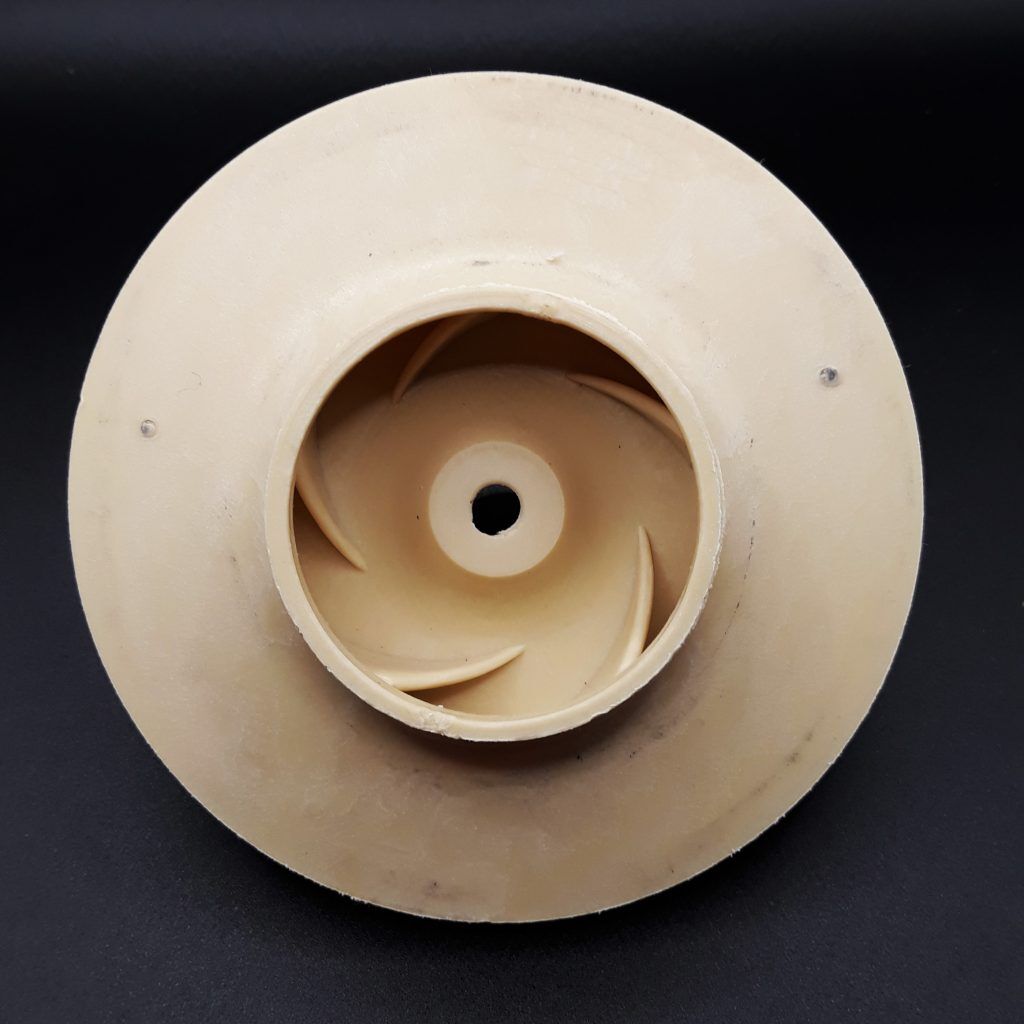

Turbine pour Pompe Aqualux – Référence 106455 (Modèle 1 CV)
Repère 11 sur le schéma
La turbine est le composant rotatif central qui assure la mise en pression de l’eau dans votre système de filtration. Ce modèle est spécifiquement calibré pour la pompe Aqualux de 1 CV (référence 106455). Son rôle est d’aspirer l’eau du bassin et de la refouler vers le filtre avec un débit nominal de 16,5 m³/h. Conçue en polymère technique renforcé de fibres de verre, cette pièce est prévue pour résister aux contraintes de rotation ainsi qu’aux traitements chimiques habituels, tels que le chlore ou l’électrolyse du sel. Sa géométrie précise permet d’exploiter toute la puissance du moteur de 0,75 kW pour garantir une circulation d’eau optimale dans les bassins de 50 m³ à 70 m³.
Caractéristiques et Fonctionnalités
- Performance 1 CV : Profilage des aubes conçu pour délivrer un débit de 16,5 m³/h à 8m de colonne d’eau.
- Compatibilité spécifique : Pièce d’origine pour la référence 106455 (ne convient pas aux modèles 0,75 CV ou 1,5 CV).
- Fixation taraudée : Se visse directement sur l’arbre moteur en acier inoxydable de la pompe.
- Matériau haute densité : Excellente tenue face à la corrosion et aux variations de température de l’eau.
- Équilibrage dynamique : Assure une rotation sans vibrations pour protéger les paliers et la garniture mécanique.
Conseils de Pose et Entretien
Le remplacement de la turbine nécessite une intervention au cœur du bloc hydraulique de la pompe.
Mode opératoire :
- Accès à la pièce : Après avoir débranché l’alimentation électrique, ouvrez le corps de pompe en retirant les vis de la flasque.
- Démontage : Bloquez l’arbre moteur à l’arrière (côté ventilateur) et dévissez la turbine à la main dans le sens inverse des aiguilles d’une montre.
- Remplacement préventif : Il est fortement recommandé de changer la garniture mécanique lors de l’installation d’une nouvelle turbine pour garantir une étanchéité parfaite.
- Contrôle du diffuseur : Assurez-vous que le diffuseur (la pièce fixe entourant la turbine) ne présente pas de traces de frottement ou de déformation.
Caractéristiques techniques
| Paramètre | Détails techniques |
|---|---|
| Référence Constructeur | 106455 |
| Puissance moteur associée | 0,75 kW (1 CV) |
| Débit nominal | 16,5 m³/h |
| Matériau | Composite polymère chargé |
| Type de montage | Filetage interne sur axe moteur |
Questions fréquentes (FAQ)
Ma turbine semble intacte mais la pression est faible, pourquoi ?
Des débris fins peuvent être obstrués à l’intérieur des canaux de la turbine, réduisant ainsi sa capacité de refoulement. Un nettoyage minutieux peut parfois suffire si le plastique n’est pas marqué ou fondu.
Puis-je utiliser cette turbine sur la référence 106454 ?
Non. La turbine 106455 est plus puissante et plus large. Son installation sur un moteur 106454 (0,75 CV) entraînerait une surcharge électrique et une coupure de sécurité du moteur.
Avis d’expert
Pour la référence 106455 (1 CV), la turbine est une pièce de précision qui doit tourner sans aucun frottement interne. Si vous remplacez cette pièce suite à un bruit anormal, vérifiez que l’arbre moteur n’est pas légèrement voilé. Une turbine de 1 CV génère une force centrifuge importante ; le moindre désaxage peut provoquer une usure rapide de la garniture mécanique et des fuites. Lors du remontage, veillez à bien nettoyer le filetage de l’arbre moteur pour que la turbine soit parfaitement perpendiculaire à l’axe lors du serrage.
