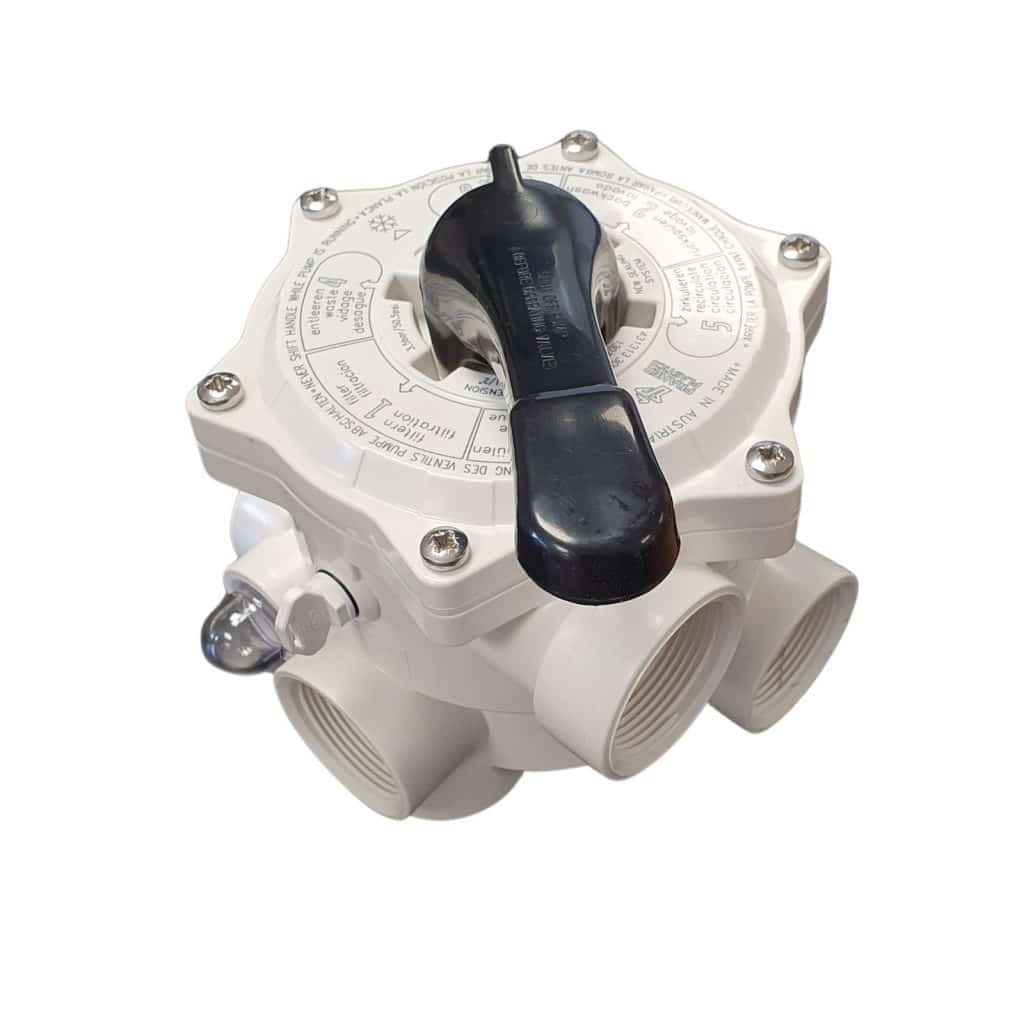

Vanne Multivoies 1″1/2 Latérale (Side) pour Filtres Bali, Ibéria, Granada et Luberon
Cette vanne de sélection à 6 voies est conçue pour les systèmes de filtration à sable équipés d’une connexion latérale (Side). Compatible avec les modèles Bali, Ibéria, Granada et Luberon en 1 pouce et demi (1″1/2), elle permet de piloter l’intégralité du cycle hydraulique de la piscine. Contrairement aux modèles supérieurs, cette vanne se fixe sur le côté de la cuve, facilitant l’accès au dôme du filtre pour la maintenance du sable sans avoir à démonter la tuyauterie. Sa conception robuste assure une étanchéité parfaite et une transition fluide entre les différentes fonctions : filtration, lavage, rinçage, circulation, égout et fermeture. Livrée prête à l’installation, elle est l’élément indispensable pour retrouver une manipulation précise et sécurisée de votre filtration de piscine.
Spécifications et Fonctions
- Compatibilité : Filtres à sable modèles Bali, Ibéria, Granada et Luberon.
- Configuration : Montage latéral (Side).
- Diamètre des connexions : 1″1/2 (environ 38 mm intérieur / 50 mm extérieur).
- Positions de la vanne : 6 fonctions de travail distinctes.
- Matériau : Corps en ABS injecté haute résistance.
- Équipement : Poignée de sélection ergonomique et emplacement pour manomètre.
Avantages et Manipulation
L’installation d’une vanne latérale neuve garantit une gestion hydraulique sans fuites et un confort d’utilisation optimal.
- Accessibilité : Libère le dessus du filtre pour un entretien plus aisé du média filtrant.
- Étanchéité renforcée : Joints internes haute précision limitant les pertes d’eau vers l’égout.
- Remplacement standard : Conçue pour s’adapter aux entraxes d’origine des gammes Bali et Ibéria.
- Contrôle du débit : Permet une circulation d’eau fluide avec une perte de charge minimale.
- Installation simplifiée : Raccordement direct aux entrées et sorties latérales de la cuve.
Caractéristiques techniques
| Paramètre | Détail technique |
|---|---|
| Type de vanne | Latérale (Side) 6 voies |
| Filtres compatibles | Bali / Ibéria / Granada / Luberon |
| Filetage / Raccordement | 1″1/2 (50 mm) |
| Pression de service | Adaptée aux pompes de filtration résidentielles |
| Matière | Polymères techniques résistants aux produits chimiques |
Questions fréquentes (FAQ)
Comment différencier une vanne Side d’une vanne Top ?
La vanne Side se connecte sur le côté de la cuve via deux sorties horizontales, tandis que la vanne Top est fixée directement sur le sommet du filtre.
Le remplacement de cette vanne est-il facile ?
Oui, très. Il suffit de dévisser les raccords unions reliant la vanne au filtre et à la pompe, puis de repositionner la nouvelle vanne sur les filetages correspondants.
Est-il possible de réparer le joint interne sans changer la vanne ?
Si le corps de la vanne est intact, le remplacement du joint étoile est possible, mais le changement complet de la vanne garantit une étanchéité et une souplesse de manœuvre d’origine.
Avis d’expert
La vanne latérale 1″1/2 est un choix technique judicieux pour les locaux techniques exigus. Mon conseil technique : lors du raccordement aux tubulures du filtre, assurez-vous que les joints plats ou toriques sont bien en place dans les raccords unions avant de serrer. Un point de vigilance : ne serrez jamais les raccords à la pince ; un serrage manuel ferme est suffisant pour garantir l’étanchéité sans risquer de fissurer les filetages en ABS. Je recommande également de graisser légèrement l’axe de la poignée une fois par saison pour conserver une rotation fluide. Enfin, n’oubliez pas d’éteindre systématiquement la pompe avant chaque changement de position de la vanne. Une manipulation sous pression est la cause principale de rupture du joint interne, ce qui rendrait la vanne fuyante en mode filtration.
