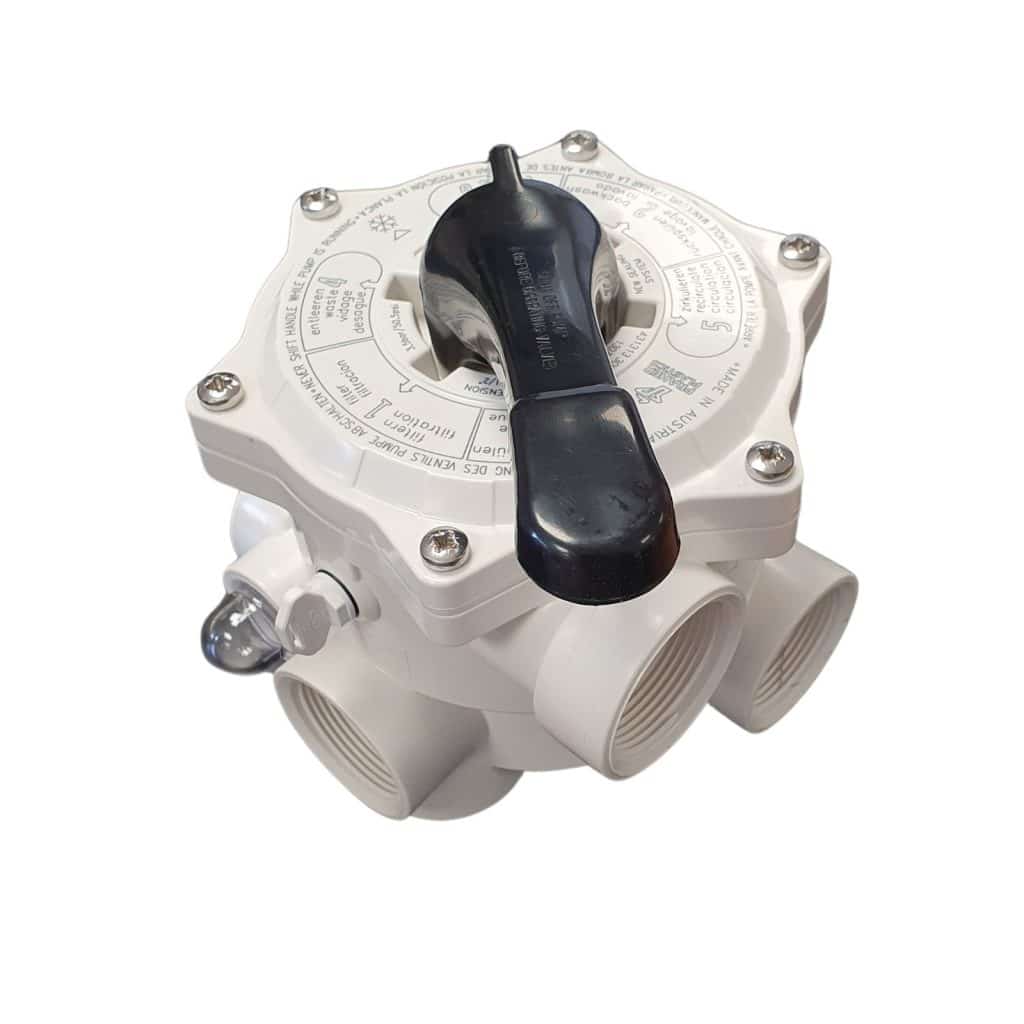

Vanne Multivoies Side à Visser 1″ 1/2 pour Filtres 44593 / SM 44630 : Haut Débit
Compatible avec filtres side : Cocoon, Luberon II, Xeo Axos
Repère 27 sur le schéma
Cette vanne multivoies latérale (Side) est une pièce de rechange critique pour le système de filtration. Elle est conçue pour les filtres à sable de références 44593 et SM 44630 qui utilisent des tuyauteries de 1″ 1/2 (environ 50 mm). Cette vanne permet de diriger le flux d’eau à travers les différents cycles de fonctionnement du filtre : filtration, contre-lavage, rinçage, etc. La fixation est de type à visser directement sur la cuve (Side), offrant une connexion fiable et étanche. Son remplacement s’impose si la vanne fuit, si la poignée est endommagée, ou si les joints internes ne parviennent plus à isoler les différents circuits.
Pourquoi choisir cette Vanne Side à Visser 1″ 1/2 ?
- Compatibilité : Vanne spécifique pour les filtres 44593 et SM 44630 (vérifier la taille 1″ 1/2).
- Haut Débit : Raccordement 1″ 1/2 adapté aux systèmes de filtration de plus grande capacité.
- Fixation fiable : Système à visser qui assure une connexion solide et sans fuite à la cuve.
- Fonctionnalité complète : Rétablit les 6 ou 7 positions de la vanne pour l’entretien du filtre.
Caractéristiques techniques
| Type de produit | Vanne Multivoies (Side / Latérale) à visser |
|---|---|
| Fonction | Contrôle des cycles de filtration, lavage, rinçage, etc. |
| Compatibilité Filtre | Filtres à sable références 44593 et SM 44630 |
| Diamètre Raccordement | 1 Pouce et demi (1″ 1/2) |
| Nombre de Voies | Généralement 6 positions |
Conseils d’utilisation et d’installation
Il est impératif de couper la pompe de filtration et de s’assurer qu’il n’y a plus de pression dans le circuit avant de remplacer la vanne. Dévissez l’ancienne vanne, nettoyez la zone de connexion sur la cuve et placez le nouveau joint d’étanchéité fourni. Vissez la nouvelle vanne à la cuve fermement à la main, sans excès, pour ne pas endommager le filetage en plastique. Connectez les tuyauteries de 1″ 1/2. Rappel : changez toujours la position de la poignée vanne à l’arrêt de la pompe.
Entretien et maintenance
La longévité de la vanne dépend de la douceur de sa manipulation. Une pression trop forte ou un changement de position avec la pompe en marche peut endommager le joint étoile interne, provoquant des fuites à l’égout. L’inspection annuelle des joints externes (joints toriques) et leur légère lubrification à la graisse silicone sont recommandées.
Questions fréquentes (FAQ)
Comment vérifier si ma vanne est bien de 1″ 1/2 ?
Le diamètre 1″ 1/2 est standard pour les filtres de taille moyenne à grande. Mesurez le diamètre externe de votre tuyauterie existante (environ 50 mm) ou vérifiez les spécifications de votre filtre.
Est-ce que le manomètre est inclus dans le kit ?
Certains kits vannes complets incluent le manomètre, d’autres non. ce kit ne contient pas le manomètre.
Quelle est la différence avec la vanne 1 pouce ?
La vanne 1″ 1/2 a un raccordement plus grand, ce qui permet un meilleur débit et est utilisé sur des filtres de plus grande capacité pour minimiser les pertes de charge.
Puis-je remplacer uniquement le joint étoile ?
Oui, mais le boisseau (pièce interne rotative) peut aussi être endommagé. Le remplacement de la vanne complète est souvent la solution la plus fiable pour garantir une étanchéité parfaite.
Avis d’expert
La Vanne Side à Visser 1″ 1/2 est le point de contrôle de votre filtration 44593 / SM 44630. Une vanne neuve est essentielle pour assurer un contre-lavage efficace et une filtration sans fuite. La fixation à visser est une garantie de sécurité si elle est serrée correctement, sans excès de force.
