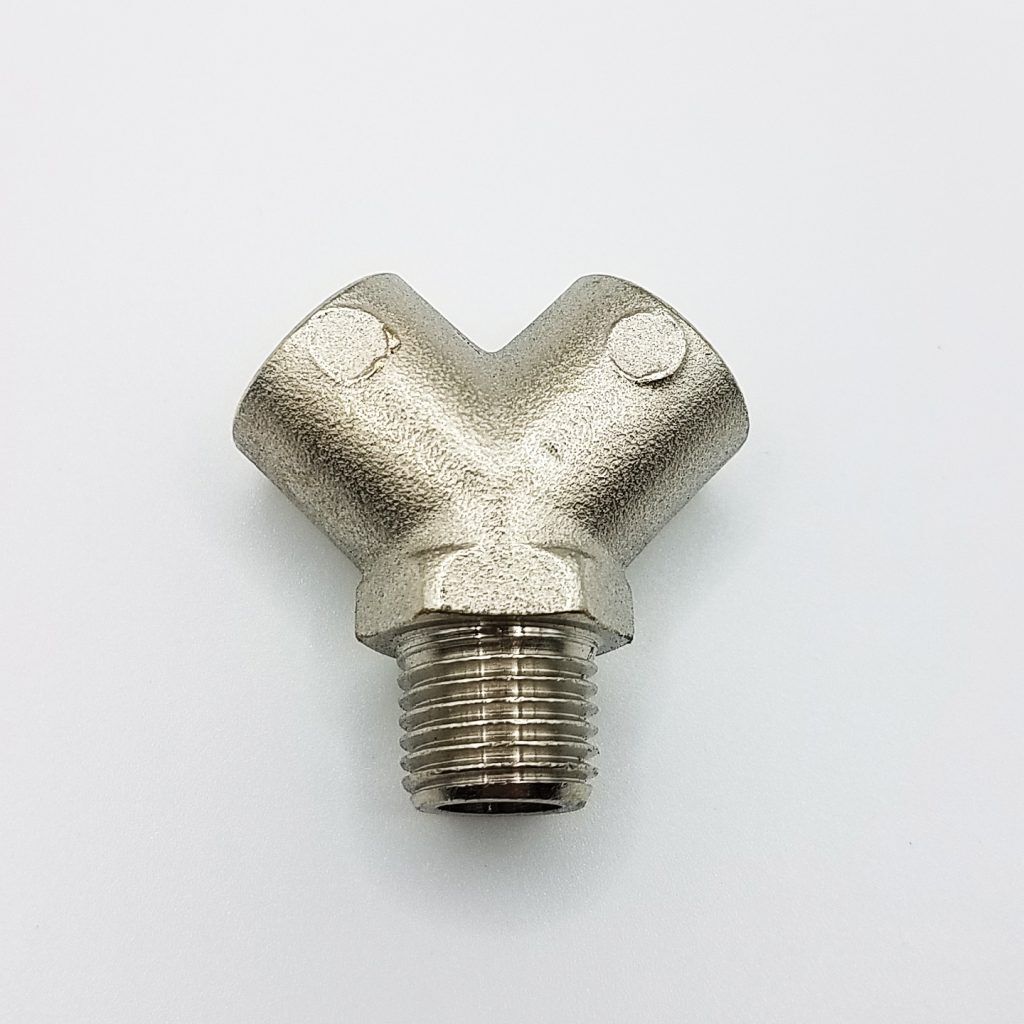

Y de Purge pour Filtre Cocoon – Accessoire de Maintenance pour Filtration Piscine
Repère 25 sur le schéma
Purgeur en Y Supérieur pour Filtre à Sable Aqualux Cocoon
La présence d’air dans une cuve de filtration nuit gravement au rendement de la pompe et à la clarté de l’eau. Cette purge en forme de Y est la pièce maîtresse du système de dégazage située directement au sommet du couvercle de votre filtre à sable Aqualux Cocoon. Elle sert de collecteur et de point d’ancrage pour le bouchon de purge supérieur, permettant de chasser l’air accumulé lors des démarrages ou après un lavage de filtre. Remplacer un corps de purge en Y fendu ou usé est indispensable pour stopper les projections d’eau en partie haute et garantir la bonne pressurisation de votre circuit hydraulique.
Rôle et Avantages du Collecteur de Purge en Y
- Élimination des Prises d’Air : En reliant parfaitement le dôme du couvercle au bouchon amovible, cette pièce élimine les fuites d’eau sous pression et les désamorçages de pompe à l’arrêt.
- Optimisation du Débit : Permet d’évacuer l’air pour que la cuve du filtre soit intégralement remplie d’eau, assurant ainsi une traversée optimale du sable par le flux hydraulique.
- Calibrage d’Origine : Les filetages et pas de vis sont usinés selon les tolérances strictes de la gamme Cocoon d’Aqualux, garantissant une étanchéité parfaite à la jonction du couvercle sans nécessiter de modifications.
Instructions Techniques – Installation et Bon Usage
Pour procéder au remplacement de votre purge en Y sur le couvercle du filtre, suivez scrupuleusement ces recommandations de maintenance :
- Mise hors tension : Coupez impérativement l’alimentation électrique de la pompe de filtration afin de faire tomber la pression interne du filtre avant toute manipulation sur le couvercle.
- Démontage de l’ancienne pièce : Dévissez délicatement la purge en Y défectueuse du sommet du couvercle. Inspectez l’état de la portée de joint sur le plastique du couvercle.
- Préparation et propreté : Nettoyez soigneusement la zone pour éliminer les traces de calcaire, de poussière ou de résidus. Un plan de pose propre est la clé d’une étanchéité réussie.
- Montage à la main : Positionnez le joint adapté (vendu séparément) et vissez la nouvelle pièce en Y sur le couvercle. Effectuez ce serrage exclusivement à la main. L’usage de pinces ou d’outils de force est proscrit, car un serrage excessif risquerait de fendre le filetage du couvercle ou le corps de la pièce neuve.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Compatibilité exclusive | Filtre à sable Aqualux série Cocoon |
| Emplacement | Sommet de la cuve, au centre du couvercle supérieur |
| Fonction principale | Support de bouchon de purge et évacuation de l’air de la cuve |
| Type de connexion | Filetage mâle / femelle adapté aux spécifications du dôme Cocoon |
| Mode de serrage | Manuel uniquement |
Informations complémentaires et précautions d’entretien
- Étanchéité par joint : L’étanchéité entre cette pièce en Y et le couvercle repose sur l’écrasement d’un joint torique spécifique. N’utilisez pas de ruban Téflon ou de pâte d’étanchéité, qui créent des surépaisseurs mécaniques et risquent de briser les filetages en plastique lors du vissage.
- Entretien périodique : Lors de chaque hivernage, profitez du retrait du couvercle pour vérifier l’absence de micro-fissures sur le corps en Y, notamment après des périodes de gel si le local technique n’est pas isolé.
- Résistance chimique : Cette pièce est conçue pour supporter l’action des gaz de chlore, de brome ou de sel qui s’accumulent naturellement dans la poche d’air au sommet du filtre.
Questions fréquentes (FAQ)
Cette pièce en Y comprend-elle le bouchon et le joint d’étanchéité ?
Cette référence désigne le corps de la purge en forme de Y seul. Le bouchon supérieur fileté et le joint torique intermédiaire qui se place sous la base ne sont pas inclus d’origine et doivent être commandés séparément si vos composants actuels sont usés.
Pourquoi ma pièce en Y s’est-elle fendue au niveau du filetage ?
Dans la majorité des cas, cela est dû à un serrage excessif réalisé avec une pince multiprise lors d’une tentative de stopper une fuite. Si le joint en caoutchouc est usé ou écrasé, serrer plus fort ne résout pas le problème mais applique une contrainte mécanique mécanique trop forte qui fissure le plastique.
Puis-je adapter ce modèle sur un filtre à sable d’une autre marque ?
Non, chaque fabricant possède ses propres moules, diamètres et pas de vis pour les couvercles de filtres. Cette pièce en Y est exclusivement calibrée pour correspondre au dôme supérieur des filtres Cocoon d’Aqualux.
Avis d’expert
La purge en forme de Y située sur le couvercle du filtre Aqualux Cocoon est une pièce technique très sollicitée. Placée au point le plus haut du système de filtration, elle subit de plein fouet la contre-pression d’air lors du redémarrage de la pompe. Mon conseil de terrain est d’être extrêmement vigilant lors du vissage de cette pièce sur le couvercle en plastique. Les filetages doivent s’engager naturellement et sans aucune résistance. Si vous devez forcer dès les premiers tours, arrêtez tout : la pièce est probablement de travers et vous risquez de détruire de manière irréversible le filetage femelle du couvercle, ce qui vous obligerait à remplacer l’ensemble du dôme supérieur. Par ailleurs, je vous invite à ne pas serrer trop fort. Vous risquez de fendre le couvercle.
