Lot de 2 Raccords Union Ø50 – Pour Pompes Aqualux 106454, 106455 et 106456
Repère 5-6-7-8-9-10 sur le schéma

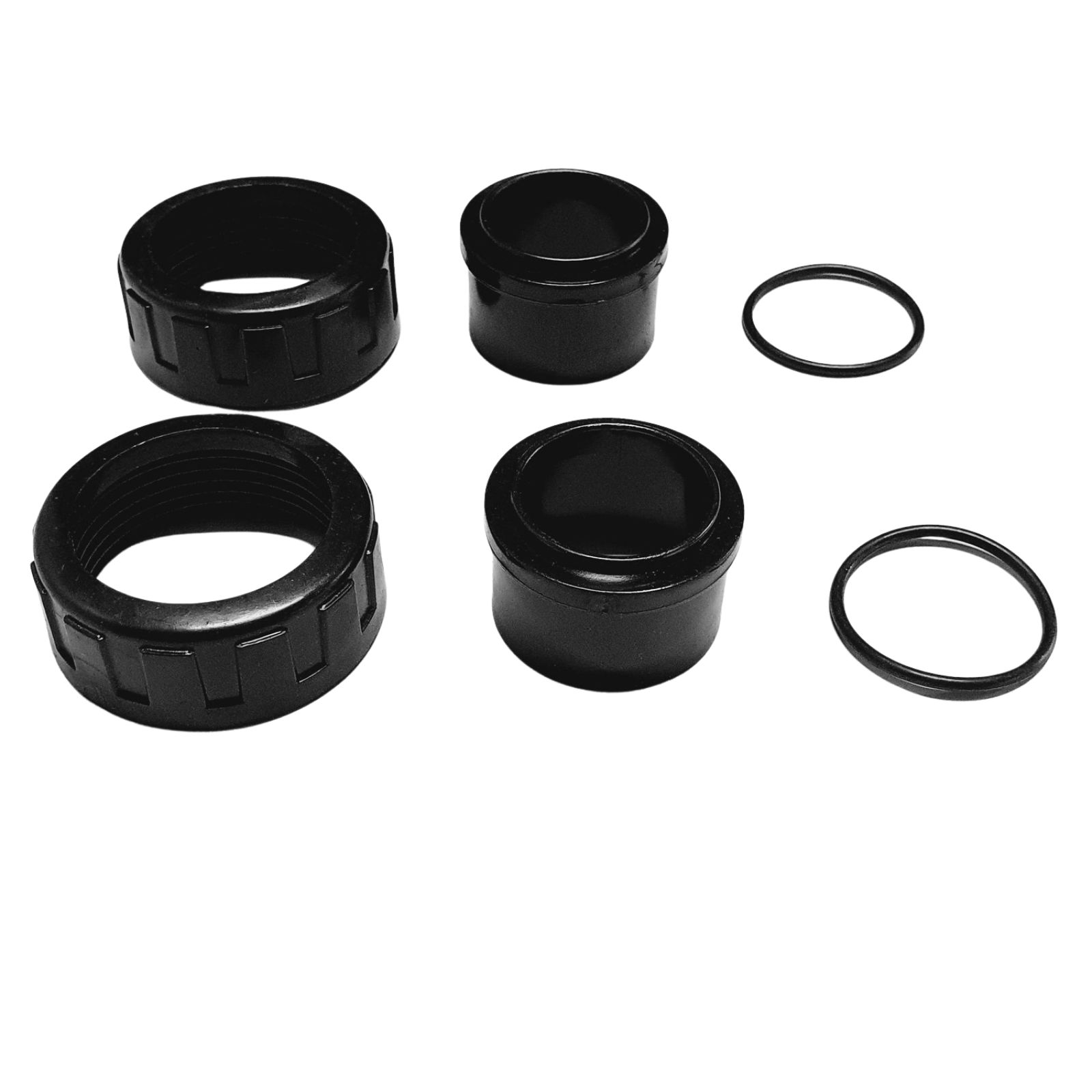

Ce kit de raccordement hydraulique comprend deux raccords union complets destinés aux orifices d’aspiration et de refoulement des pompes de filtration Aqualux. Ils sont compatibles avec l’ensemble de la gamme allant du modèle 0,75 CV au modèle 1,5 CV (références 106454, 106455 et 106456). Chaque raccord est composé d’un écrou taraudé, d’une pièce à coller pour tube PVC de diamètre 50 mm et d’un joint d’étanchéité plat ou torique. Ces connecteurs permettent une liaison démontable entre la pompe et la tuyauterie rigide ou souple du local technique. Leur conception facilite grandement les opérations de maintenance ou le retrait de la pompe pour l’hivernage, tout en garantissant une étanchéité parfaite sous pression.
Fonctionnalités et Avantages
- Installation démontable : Permet de désolidariser la pompe du circuit hydraulique sans couper les tuyaux.
- Étanchéité sécurisée : Livrés avec des joints adaptés pour prévenir les prises d’air et les fuites d’eau.
- Matériau robuste : Fabriqués en PVC injecté résistant aux vibrations et aux produits de traitement.
- Compatibilité universelle : Adaptés aux filetages standards 1″1/2 des corps de pompe Aqualux série 10645x.
- Passage intégral : Diamètre interne de 50 mm pour limiter les pertes de charge et optimiser le débit.
Conseils de Montage et Entretien
Un montage soigné des raccords union prévient les problèmes d’aspiration et les suintements au refoulement.
Mode opératoire :
- Préparation du collage : Nettoyez et dépolissez l’intérieur du raccord et l’extérieur du tube PVC de 50 mm. Appliquez une colle spéciale PVC pression sur les deux parties avant de les emboîter.
- Installation des joints : Avant de visser l’écrou sur la pompe, vérifiez que le joint est bien positionné dans sa gorge. Un joint mal placé est la cause principale des prises d’air en mode aspiration.
- Serrage manuel : Le serrage des écrous doit s’effectuer à la main. Un serrage excessif avec une clé pourrait fendre l’écrou ou écraser inutilement le joint.
- Maintenance : Lors de chaque démontage, inspectez l’état des joints. Si le caoutchouc est durci ou présente des craquelures, remplacez-le pour maintenir l’herméticité.
Caractéristiques techniques
| Paramètre | Détails techniques |
|---|---|
| Diamètre de raccordement | Ø 50 mm (à coller) |
| Filetage côté pompe | 1″1/2 (standard Aqualux) |
| Matériau | PVC haute pression |
| Contenu du kit | 2 écrous + 2 pièces à coller + 2 joints |
| Compatibilité Références | 106454 / 106455 / 106456 |
Questions fréquentes (FAQ)
Puis-je utiliser ces raccords pour une tuyauterie en diamètre 63 mm ?
Non, ces raccords sont spécifiquement conçus pour du tube de 50 mm. Pour une installation en 63 mm, des adaptateurs ou des raccords de taille supérieure seraient nécessaires, sous réserve de compatibilité avec le filetage de la pompe.
Faut-il mettre du téflon sur le filetage de la pompe ?
Ce n’est pas recommandé. L’étanchéité est assurée par la compression du joint contre la face du raccord. L’ajout de téflon sur le filetage de l’écrou peut empêcher un serrage correct et créer des fuites.
Avis d’expert
Sur les pompes de forte puissance comme la 1,5 CV (106456), les vibrations peuvent parfois détendre légèrement les raccords au fil du temps. Je conseille de vérifier le serrage manuel des unions une fois par mois. Si vous remarquez des bulles d’air dans le panier du pré-filtre, vérifiez en priorité l’étanchéité du raccord d’aspiration. Un petit filet de graisse silicone sur les joints lors du remontage hivernal permet de conserver la souplesse de l’élastomère et facilite le démontage l’année suivante.
