Kit Bride de Fixation et Visserie pour Vanne TOP – Filtre Aqualux Axos Xeo
Repère sur le schéma 5 – 6 – 7

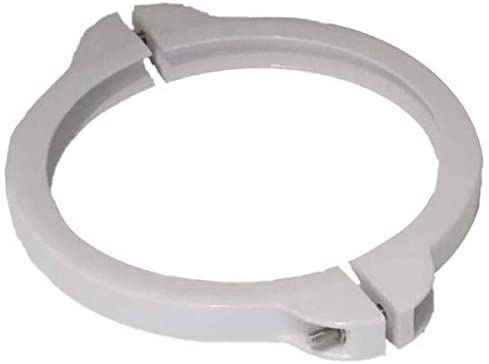

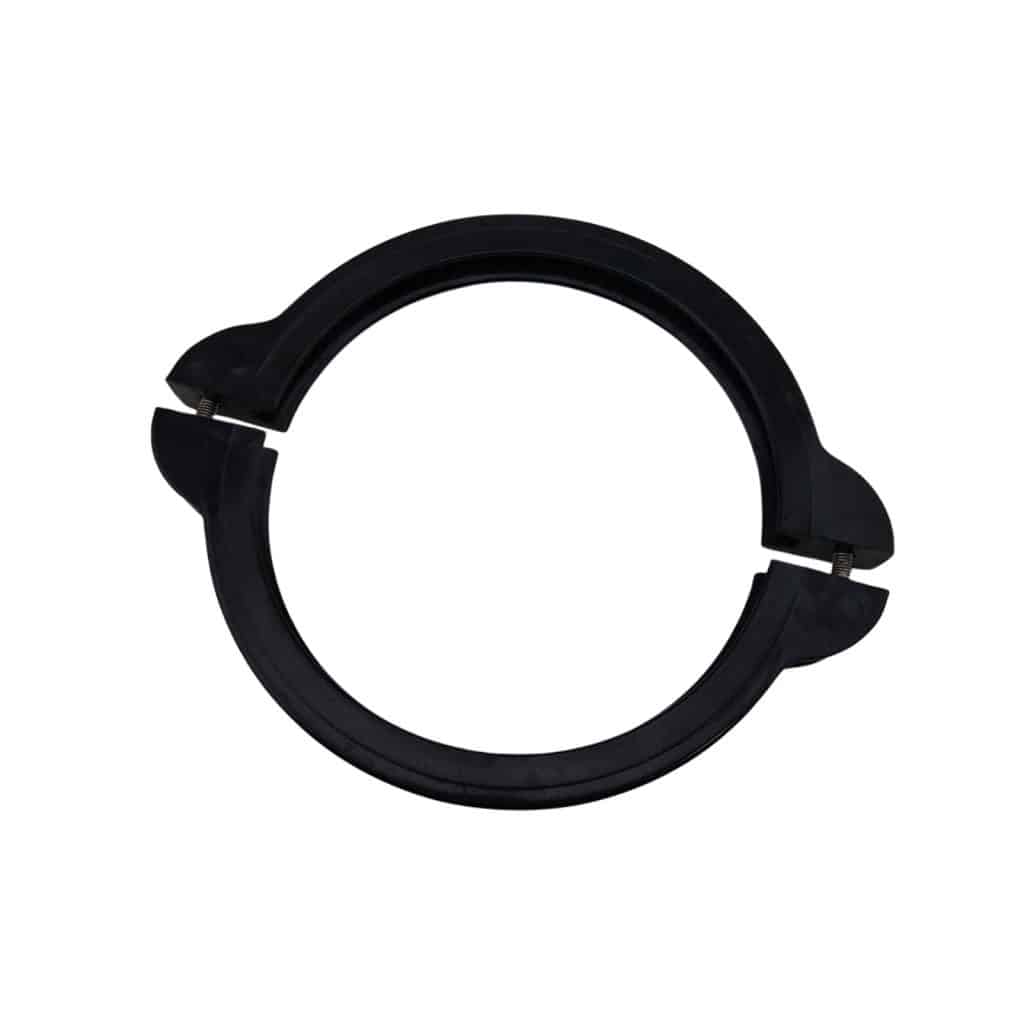

Ce kit de fixation est une pièce de rechange d’origine conçue pour assurer le maintien et l’étanchéité de la vanne multivoies sur la cuve des filtres à sable Aqualux Axos Xeo. Il se compose d’un collier de serrage (bride) en deux parties haute résistance et de l’ensemble de la visserie nécessaire au montage. Ce dispositif permet d’exercer une pression uniforme sur le joint d’embase de la vanne, garantissant ainsi l’absence de fuites hydrauliques sous l’effet de la pression de service. Sa conception est spécifiquement adaptée aux modèles de filtres Axos Xeo avec montage de vanne sur le dessus (TOP), assurant une liaison sécurisée entre les deux éléments principaux du système de filtration.
Composition du kit et Compatibilité
- Compatibilité totale : Exclusivement pour la gamme de filtres à sable Aqualux Axos Xeo (modèles FSNT05, FSNT10 et FSNT14).
- Contenu de l’ensemble : 1 collier de bride en deux segments et le jeu de vis avec écrous de serrage.
- Rôle technique : Fixation mécanique de la vanne multivoies sur le goulot de la cuve de filtration.
- Étanchéité : Assure la compression nécessaire du joint torique (non inclus) situé sous la vanne.
- Mise en œuvre : Installation simple par vissage latéral pour un placage homogène.
Importance du collier de bride
Le collier de bride est un élément de sécurité crucial pour la stabilité hydraulique du filtre.
- Résistance à la pression : Maintient la vanne en place malgré les variations de pression lors des cycles de filtration.
- Alignement : Permet de positionner précisément la vanne pour l’orienter face aux tuyauteries du local technique.
- Maintenance : Facilite le démontage de la vanne lors du remplacement de la charge filtrante (sable ou verre).
- Matériau : Conçu pour supporter les environnements humides et les produits de traitement chimiques.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Type de pièce | Collier de serrage (Bride) + Visserie |
| Filtres compatibles | Aqualux Axos Xeo TOP / FSNT |
| Positionnement | Sommet de cuve (Vanne TOP) |
| Nombre de vis | 2 vis et 2 écrous inclus |
| Couleur | Noir |
Questions fréquentes (FAQ)
Dois-je serrer les vis au maximum ?
Le serrage doit être ferme pour écraser le joint d’étanchéité, mais il ne doit pas être excessif pour ne pas déformer le collier ou endommager les filetages. Un serrage équilibré des deux côtés est recommandé.
Est-ce que ce collier inclut le joint de vanne ?
Non, ce kit comprend uniquement le collier en plastique et la visserie. Le joint torique d’embase est généralement vendu avec la vanne ou disponible séparément.
Avis d’expert
La bride de vanne TOP est un composant souvent sollicité lors des opérations de maintenance. Lors du montage sur votre filtre Axos Xeo, je vous conseille de lubrifier légèrement les vis et écrous avec de la graisse silicone ou de la vaseline pour faciliter le serrage et prévenir tout grippage futur. Il est essentiel de serrer les deux vis de manière alternative : quelques tours à gauche, puis quelques tours à droite. Cela permet à la bride de descendre bien droite et d’appliquer une pression parfaitement répartie sur tout le tour du joint d’embase. Si vous constatez un suintement au niveau de la jonction vanne-cuve, ne vous contentez pas de serrer plus fort ; démontez la bride, vérifiez que le joint est bien propre et bien en place, puis remontez l’ensemble.
