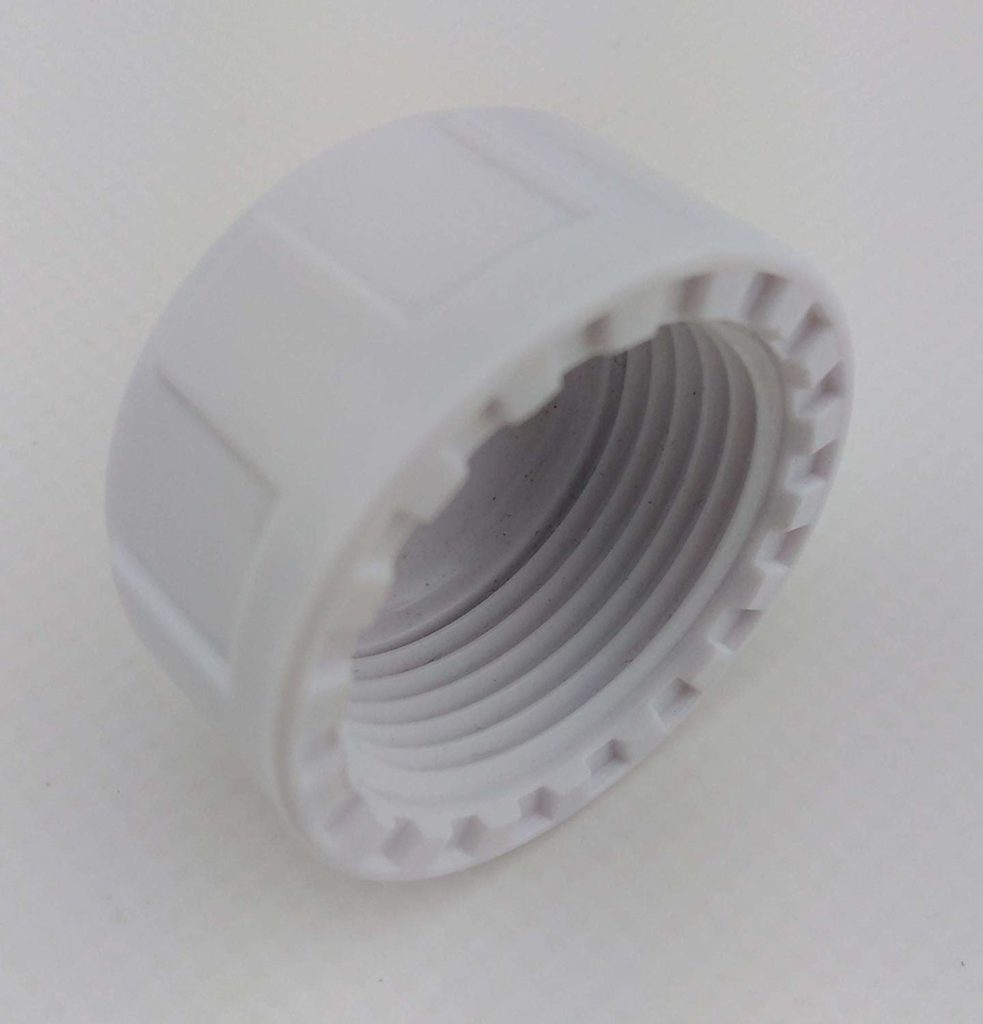

Bouchon de Vidange pour Filtre à Sable Aqualux Axos Xeo – Format 20×27 (3/4″)
Repère 21 sur le schéma
Ce bouchon de vidange est une pièce de rechange d’origine conçue pour les filtres à sable des gammes Aqualux, Axos, Xeo et Edg (références FSNT). Situé à la base de la cuve, il permet l’évacuation de l’eau contenue dans le filtre sans perte du média filtrant (sable ou verre) grâce à sa conception spécifique. Son format de filetage 20×27 (correspondant au standard 3/4 de pouce) assure une compatibilité parfaite avec les filetages de la cuve. Ce composant est indispensable pour les opérations d’entretien saisonnier, permettant de vider le réservoir de manière contrôlée tout en évitant les fuites d’eau en période de fonctionnement normal du système de filtration.
Usage et Compatibilité Technique
- Compatibilité étendue : Adapté aux filtres à sable Aqualux Axos Xeo et séries FSNT (FSNT05, FSNT10, FSNT14).
- Format du filetage : Standard 20×27 (3/4″) mâle.
- Rôle principal : Permet de vidanger l’eau de la cuve pour l’hivernage ou avant le remplacement de la charge filtrante.
- Étanchéité : Conçu pour recevoir un joint plat ou torique (selon montage) afin de garantir une fermeture hermétique sous pression.
- Manipulation : Tête ergonomique permettant un serrage et un desserrage manuel ou à l’aide d’un outil adapté.
Maintenance et Hivernage
Le bouchon de vidange joue un rôle clé dans la protection de la cuve contre les dommages liés au gel.
- Protection contre le gel : L’évacuation de l’eau avant l’hiver prévient les risques de fêlure de la cuve sous l’effet de l’expansion de la glace.
- Accessibilité : Placé en point bas pour assurer une vidange gravitaire complète du filtre.
- Remplacement préventif : Utile si le filetage du bouchon d’origine est usé ou si la tête de serrage est endommagée.
- Matériau : Polymère injecté résistant aux produits chimiques de traitement et aux variations de température.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Diamètre de filetage | 20×27 (3/4″ BSP) |
| Type de pièce | Bouchon de purge / vidange |
| Filtres compatibles | Aqualux Axos Xeo / FSNT / Edg |
| Couleur | Noir ou Noir/Gris selon arrivage |
| Usage | Maintenance et mise hors-gel |
Questions fréquentes (FAQ)
Dois-je utiliser du ruban téflon pour ce bouchon ?
En général, l’étanchéité est assurée par un joint d’embase. Si le joint est en bon état, le téflon n’est pas nécessaire. En cas de suintement léger, une fine épaisseur de téflon peut toutefois être ajoutée sur le filetage.
Pourquoi l’eau coule-t-elle très lentement lors de la vidange ?
Pour que l’eau s’écoule correctement, il faut créer un appel d’air. Pensez à ouvrir la purge d’air située sur le manomètre ou à placer la vanne multivoies en position ouverte pour accélérer le processus.
Avis d’expert
Le bouchon de vidange 20×27 est une petite pièce mais son importance est capitale pour la sécurité de votre cuve en hiver. Lors de la mise en hivernage, ne vous contentez pas de dévisser légèrement le bouchon : retirez-le complètement et conservez-le dans le panier du préfiltre de la pompe pour ne pas le perdre. Avant de le remonter au printemps, nettoyez scrupuleusement le filetage de la cuve pour éliminer les grains de sable qui pourraient s’y trouver. Un grain de sable coincé dans le filetage lors du serrage est la cause n°1 des fuites et des filetages « foirés ». Serrez toujours à la main dans un premier temps pour sentir l’amorce du filet, puis finissez avec un serrage modéré. Si vous constatez que le joint est aplati ou durci, remplacez-le systématiquement pour éviter de devoir resserrer le bouchon avec une pince, ce qui risquerait de casser la tête en plastique.
