Collecteur à Clipser et Tube Plongeur pour Filtre Axos Xeo 14 m³/h – Ø 615 mm
Repère 9 sur le schéma

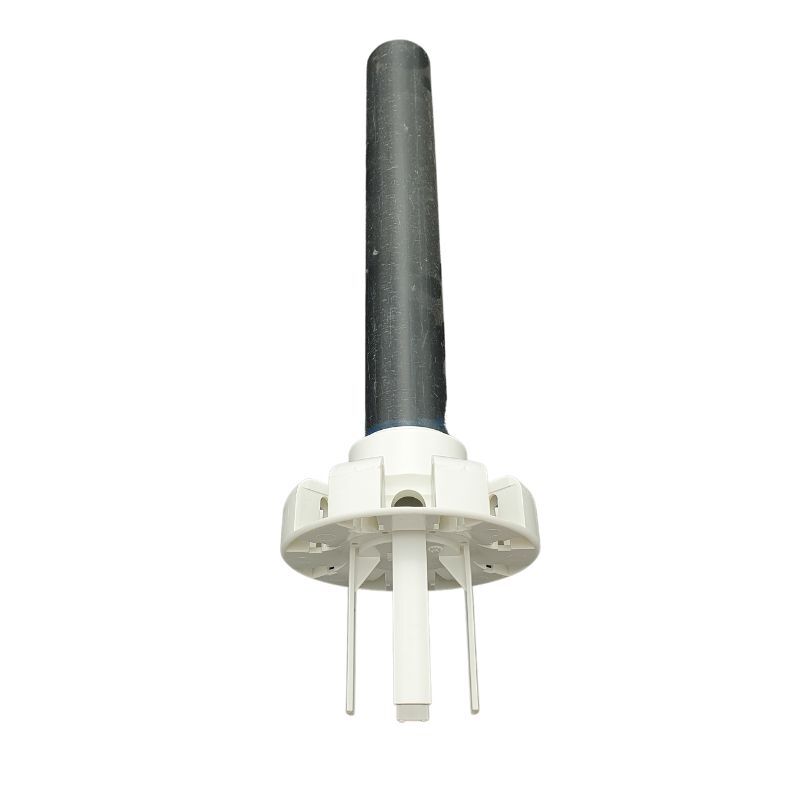

Cet ensemble technique est une pièce de rechange d’origine conçue spécifiquement pour le système de filtration interne des filtres à sable de grande capacité Aqualux Axos Xeo et les séries FSNT (référence FSNT14). Adapté aux cuves de 615 mm de diamètre délivrant un débit de 14 m³/h, ce kit comprend le tube plongeur vertical et le moyeu collecteur bas. Le système de moyeu à clipser permet un assemblage précis des bras de crépines (non inclus). Ce composant assure la collecte de l’eau purifiée au fond du réservoir après son passage à travers les 150 kg de média filtrant, pour la diriger verticalement vers la vanne TOP. Sa structure renforcée est étudiée pour supporter la charge importante et les pressions hydrauliques élevées inhérentes aux grands bassins.
Spécifications et Rôle Hydraulique
- Compatibilité : Filtres à sable Ø 615 mm, débit 14 m³/h (modèles Axos, Xeo, FSNT14, EDG by Aqualux).
- Système à clipser : Collecteur bas conçu pour une fixation stable et rapide des crépines Octopus.
- Raccordement : Tube central calibré pour rejoindre l’embase de la vanne multivoies supérieure de 1″1/2.
- Usage : Organe central de circulation interne séparant l’eau purifiée du sable de filtration.
- Matériau : Polymère haute densité résistant aux contraintes mécaniques et aux produits chimiques.
Maintenance et Intégrité du Système
Le bon état de cet ensemble est nécessaire pour éviter tout dysfonctionnement majeur de la filtration.
- Sécurité interne : Prévient le retour du sable vers la piscine en cas de rupture du tube ou du collecteur.
- Maintenance lourde : Son remplacement nécessite le retrait intégral des 150 kg de charge filtrante.
- Conception ajustée : La hauteur du tube est strictement adaptée aux dimensions de la cuve de 615 mm pour un raccordement sans tension.
- Flux optimisé : Diamètre interne du tube calculé pour minimiser les pertes de charge à 14 m³/h.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Diamètre de cuve compatible | 615 mm |
| Débit de filtration | 14 m³/h (FSNT14) |
| Type de collecteur | Moyeu bas à clipser renforcé |
| Compatibilité Gamme | Axos Xeo / EDG by Aqualux / FSNT |
| Usage | Pièce de rechange pour circuit interne |
Questions fréquentes (FAQ)
Puis-je installer ce tube sur un filtre de 10 m³/h ?
Non, ce modèle est spécifiquement dimensionné pour la cuve de 615 mm de diamètre. La hauteur du tube et la base du collecteur ne correspondraient pas au volume d’un filtre de 10 m³/h, ce qui empêcherait le montage de la vanne TOP.
Les crépines sont-elles incluses avec le collecteur ?
Cet ensemble comprend le tube et le pied (moyeu) uniquement. Les branches de crépines doivent être récupérées sur votre ancienne installation ou commandées en complément.
Avis d’expert
Pour un filtre de cette taille (14 m³/h), le remplacement du collecteur FSNT14 est une opération importante car elle implique de manipuler 150 kg de sable. Mon conseil est de profiter de ce remplacement pour vérifier l’état de chacun de vos bras de crépines avant de les reclipser sur le nouveau moyeu. Une crépine mal clipsée ou fendue rendrait votre intervention inutile en laissant passer du sable. Lors du remontage dans la cuve de 615 mm, versez impérativement 30 à 40 litres d’eau au fond avant de remettre le sable. Cela permet de stabiliser le pied et d’éviter que le premier sac de sable ne vienne briser les fixations par un choc direct. Veillez aussi à ce que le tube reste parfaitement vertical durant toute l’opération de remplissage ; s’il s’incline, l’étanchéité avec la vanne TOP ne pourra pas être assurée correctement, provoquant des fuites internes ou des difficultés de remontage de la bride.
