Collecteur et Tube assemblés FST10V – Filtre Aqualux Axos Xeo 10 – Vanne TOP

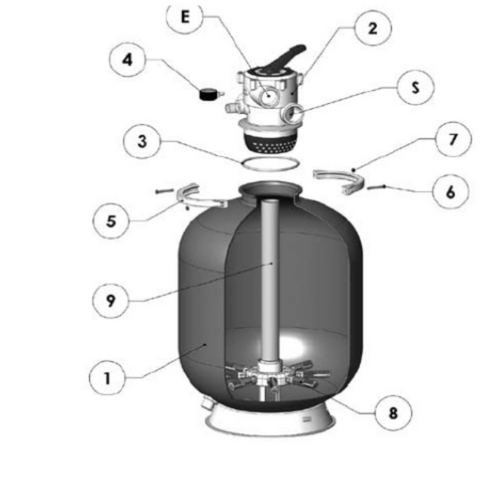

Repère 9 sur le schéma

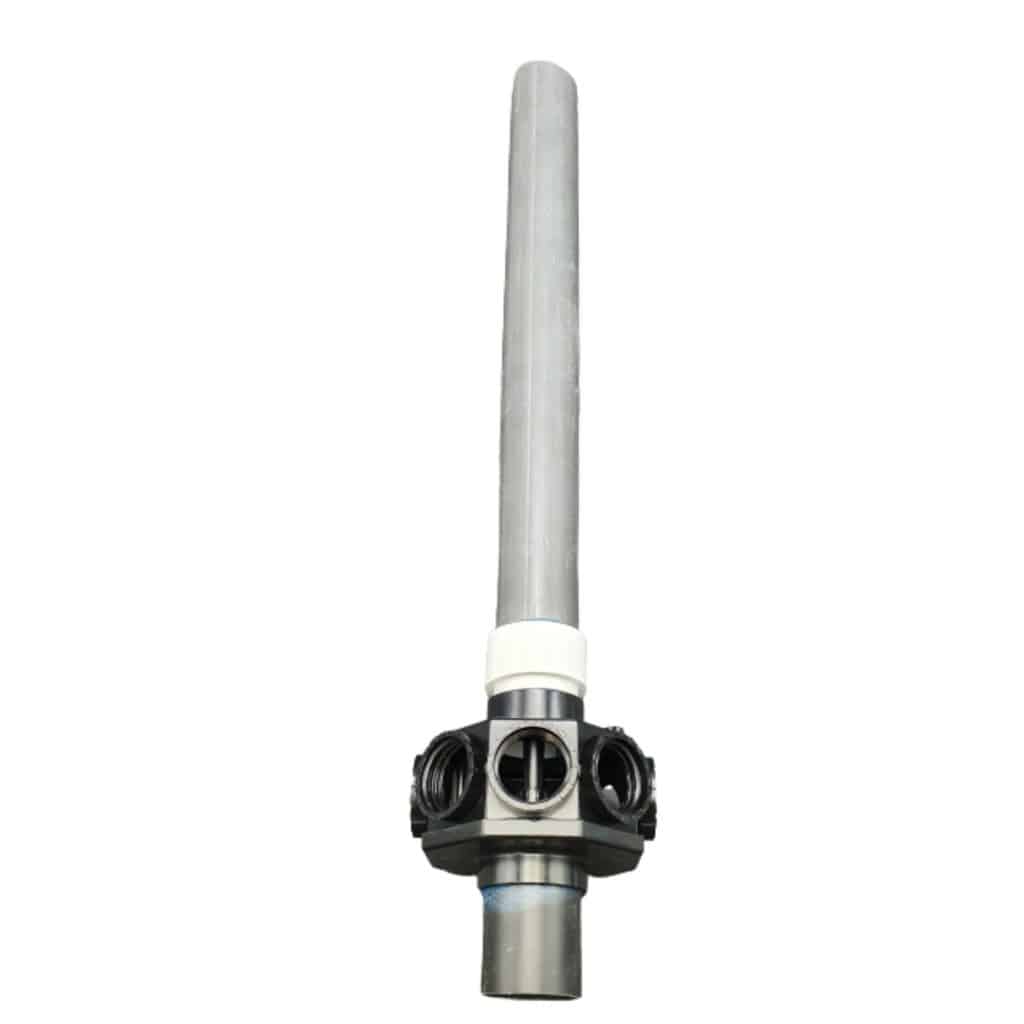

L’ensemble collecteur et tube plongeur FST10V est une pièce technique centrale conçue pour les groupes de filtration Aqualux Axos Xeo 10 m³. Cet élément est spécifiquement dimensionné pour les versions avec vanne sur le dessus (TOP). Il assure la jonction hydraulique entre le fond du filtre et la vanne multivoies. Sa fonction est de collecter l’eau une fois qu’elle a traversé le média filtrant pour la renvoyer, purifiée, vers le bassin. Cet ensemble est livré avec le tube vertical et le pied de collecteur assemblés, garantissant une structure rigide capable de supporter le poids de la charge filtrante et les pressions exercées lors des cycles de filtration et de contre-lavage.
Spécifications et Rôle Technique
- Compatibilité : Exclusivement pour filtres Aqualux Axos Xeo de 10 m³/h en version TOP.
- Structure assemblée : Tube plongeur et moyeu bas solidaires pour une étanchéité interne optimale.
- Rôle : Collecte de l’eau filtrée et acheminement vers la vanne de contrôle supérieure.
- Installation : Se place au centre de la cuve avant l’introduction du sable ou du verre.
- Maintenance : Remplace un système interne fissuré ou déformé pour éviter les rejets de sable dans la piscine.
Importance du Système Collecteur
Le bon état de cet ensemble est indispensable pour maintenir la clarté de l’eau et l’intégrité du système de filtration.
- Précision du flux : Permet une circulation homogène de l’eau dans toute la masse filtrante.
- Maintien du média : Le pied est conçu pour recevoir les crépines qui bloquent le passage du sable.
- Alignement : La hauteur du tube est calibrée pour s’ajuster parfaitement sous l’embase de la vanne TOP.
- Conception : Matériau polymère résistant aux produits chimiques de traitement.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Référence de la pièce | FST10V |
| Modèle de filtre | Axos Xeo 10 m³/h (Version TOP) |
| Type de pièce | Ensemble Tube + Collecteur bas |
| Montage | Interne cuve |
| Compatibilité débit | 10 m³/h |
Questions fréquentes (FAQ)
Comment savoir si mon collecteur interne est défectueux ?
Le signe le plus courant est la présence de sable au fond de votre piscine. Si vos crépines sont en bon état, une fissure sur le tube plongeur ou au niveau de l’assemblage du pied peut laisser passer le média filtrant vers les buses de refoulement.
Est-ce que cet ensemble inclut les branches de crépines ?
Non, cet ensemble comprend uniquement le tube central et le pied (moyeu). Vous devrez réutiliser vos crépines actuelles ou en commander de nouvelles pour les fixer sur le pied du collecteur.
Avis d’expert
Le remplacement de l’ensemble FST10V nécessite de vider totalement la cuve de son sable. Lors de la remise en place, veillez à ce que le pied soit parfaitement à plat au fond du filtre. Un conseil pratique : avant de verser le nouveau sable, versez environ 20 cm d’eau dans la cuve. Cela amortira la chute du sable et protégera la structure du collecteur contre les chocs mécaniques. Il est également crucial de boucher le haut du tube plongeur avec un ruban adhésif ou un bouchon temporaire pendant le remplissage pour éviter que des grains de sable ne s’introduisent dans le tube. Une fois le sable en place, retirez le bouchon et installez la vanne TOP en veillant à ce qu’elle s’emboîte sans contrainte sur le tube bien centré.
