Collecteur à Clipser et Tube Plongeur pour Filtre Axos Xeo 5 m³/h – Ø 365 mm
Repère 9 sur le schéma

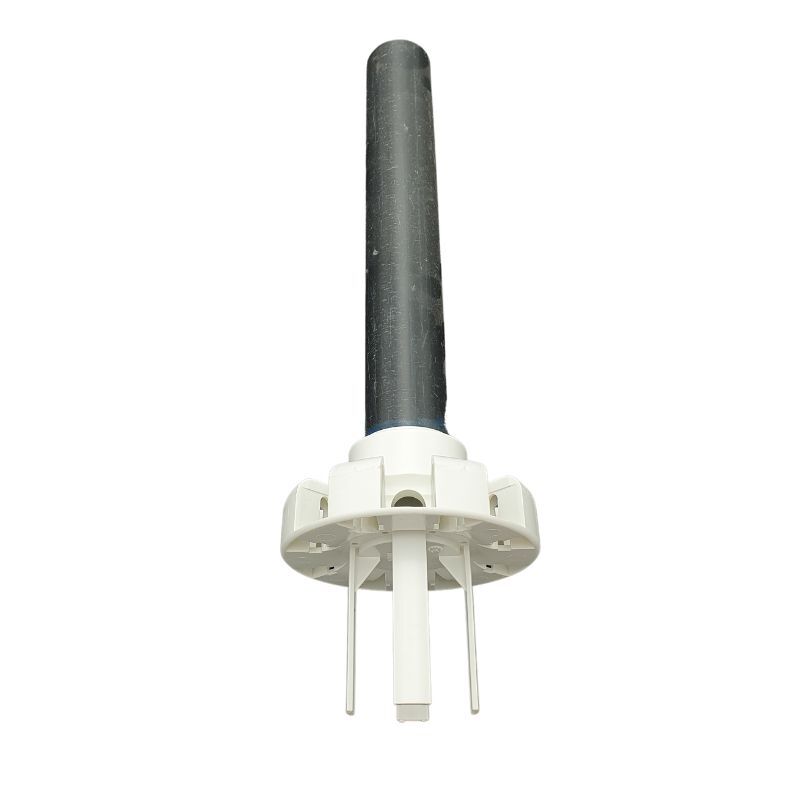

Cet ensemble technique est une pièce de rechange d’origine conçue pour le système de filtration interne des filtres à sable Axos Xeo et les séries FSNT (référence FSNT05) de chez Aqualux. Spécifiquement calibré pour les cuves de 365 mm de diamètre offrant un débit de 5 m³/h, ce kit comprend le tube plongeur vertical et le moyeu collecteur bas. Le système de fixation à clipser permet un assemblage rapide et sécurisé des branches de crépines (non incluses). Ce composant assure la collecte de l’eau purifiée au fond du filtre après son passage à travers le média filtrant, pour la diriger vers la vanne TOP. Sa structure est étudiée pour résister aux pressions hydrauliques et assurer un alignement parfait avec les composants supérieurs du groupe de filtration.
Spécifications et Rôle Hydraulique
- Compatibilité : Filtres à sable Ø 365 mm, débit 5 m³/h (modèles Axos, Xeo, FSNT05, EDG by Aqualux).
- Système à clipser : Moyeu bas conçu pour une installation simplifiée des bras de crépines.
- Raccordement : Tube central assurant la liaison directe avec l’embase de la vanne multivoies supérieure.
- Usage : Pièce maîtresse pour la circulation interne et la séparation entre l’eau filtrée et le sable.
- Matériau : Polymère technique résistant aux agents chimiques de traitement et aux variations de débit.
Maintenance et Intégrité du Filtre
Le remplacement du collecteur et du tube est nécessaire pour garantir une filtration efficace sans rejet de média dans le bassin.
- Étanchéité interne : Évite le passage direct du sable vers les buses de refoulement en cas de fissure.
- Maintenance : Nécessite le retrait préalable de la charge de sable ou de verre pour accéder au fond de la cuve.
- Conception monobloc : L’assemblage du tube et du collecteur garantit une rigidité structurelle sous la charge.
- Précision : Hauteur du tube ajustée pour correspondre exactement aux dimensions de la cuve de 365 mm.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Diamètre de cuve compatible | 365 mm |
| Débit de filtration | 5 m³/h (FSNT05) |
| Type de collecteur | Moyeu bas à clipser |
| Compatibilité Gamme | Axos Xeo / EDG by Aqualux / FSNT |
| Usage | Pièce de rechange interne |
Questions fréquentes (FAQ)
Est-ce que cet ensemble est livré avec les crépines ?
Non, ce produit comprend uniquement le tube vertical et le collecteur bas (le moyeu). Vous devez réutiliser les crépines clipsables de votre ancien filtre ou en acheter de nouvelles séparément.
Comment savoir si le tube est bien positionné ?
Une fois le collecteur posé au fond, le tube doit être parfaitement vertical et centré par rapport à l’ouverture supérieure de la cuve pour permettre l’emboîtement de la vanne TOP.
Avis d’expert
Le collecteur à clipser pour le modèle Axos Xeo 5 m³/h demande une manipulation délicate lors de l’installation des bras de crépines. Avant de descendre l’ensemble au fond de la cuve, vérifiez que chaque crépine est bien clipsée à fond sur le moyeu. Mon conseil pour le remontage : une fois le tube positionné, versez environ 10 à 15 litres d’eau au fond du filtre. Cette eau servira de tampon pour amortir le versement du sable et évitera que le poids ne vienne forcer sur les clips du collecteur. Pensez également à couvrir l’extrémité haute du tube avec un ruban adhésif pendant le remplissage du sable pour empêcher toute intrusion de grains dans le circuit propre. Un tube mal centré ou obstrué empêchera le bon fonctionnement de la vanne multivoies et pourrait générer des fuites au niveau de la bride supérieure.
