Collecteur et Tube Plongeur Assemblés pour Filtre Axos Xeo 10 m³/h
Repère 9 sur l schéma

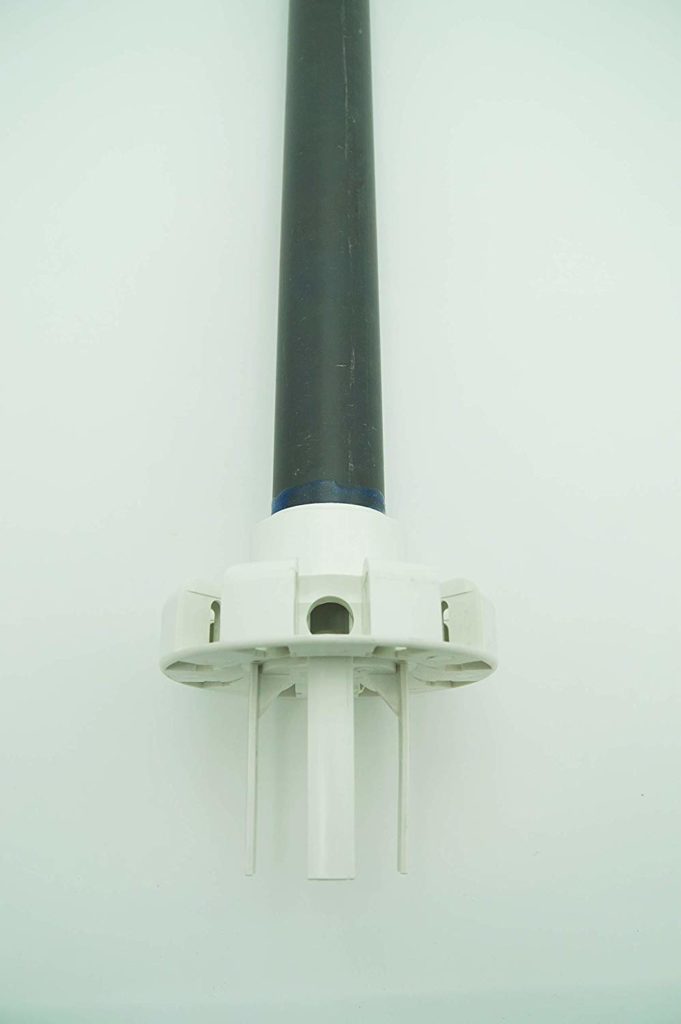

Cet ensemble technique constitue l’ossature hydraulique interne des filtres à sable Aqualux Axos Xeo, spécifiquement pour le modèle délivrant un débit de 10 m³/h (référence FSNT10). Le kit comprend le tube plongeur vertical et le collecteur bas (pied de crépine) déjà assemblés en usine. Ce composant est responsable de la collecte de l’eau filtrée au fond de la cuve pour la remonter vers la vanne TOP, tout en maintenant le média filtrant en place grâce aux crépines (vendues séparément). Sa conception rigide et ses dimensions précises assurent un alignement parfait avec l’embase de la vanne supérieure, garantissant ainsi le bon cycle de circulation de l’eau au sein du réservoir de filtration.
Spécifications et Compatibilité
- Compatibilité exclusive : Conçu pour le filtre à sable Axos Xeo Ø 515 mm (Débit 10 m³/h / FSNT10).
- Ensemble solidaire : Tube central et pied de collecteur livrés déjà fixés pour une étanchéité interne optimale.
- Rôle hydraulique : Récupère l’eau purifiée après son passage à travers le sable ou le verre filtrant.
- Préparation : Base prévue pour recevoir les bras de crépines étoile Octopus.
- Précision de montage : Hauteur calibrée pour s’insérer parfaitement sous la vanne multivoies TOP de 1″1/2.
Maintenance Interne du Filtre
Le remplacement de cet ensemble est nécessaire en cas de rupture structurelle ou de déformation du tube plongeur.
- Qualité de l’eau : Un tube fêlé peut laisser passer du sable directement vers les buses de refoulement du bassin.
- Stabilité : Le pied de collecteur stabilise l’ensemble du système de crépines au centre de la cuve.
- Installation : Nécessite le vidage complet de la charge filtrante pour l’accès au fond de la cuve.
- Étanchéité : Assure que seule l’eau filtrée remonte vers la vanne sans mélange avec les impuretés en suspension.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Modèle de filtre | Axos Xeo 10 m³/h (FSNT10) |
| Diamètre de cuve compatible | 515 mm |
| Type de pièce | Tube plongeur + Collecteur bas assemblés |
| Matériau | PVC et polymères haute densité |
| Usage | Distribution hydraulique interne |
Questions fréquentes (FAQ)
Pourquoi faut-il changer cet ensemble si le tube est cassé ?
Si le tube plongeur présente une fissure, l’eau n’est plus filtrée correctement et le sable peut être renvoyé dans la piscine. Comme le tube et le pied sont assemblés d’origine, le remplacement de l’ensemble garantit une réparation fiable et étanche.
Ce kit inclut-il les branches de crépines ?
Non, cet ensemble comprend le tube vertical et le moyeu central bas (le pied). Les branches de crépines qui se vissent ou se clipsent sur le pied doivent être récupérées sur votre ancien système ou achetées séparément.
Avis d’expert
Le remplacement du collecteur assemblé sur un filtre FSNT10 est une opération qui demande de la minutie. Une fois le sable retiré, assurez-vous de bien nettoyer le fond de la cuve avant de poser le nouveau pied de collecteur. Mon conseil le plus important : une fois l’ensemble positionné, vérifiez impérativement que le tube plongeur est parfaitement centré dans l’ouverture supérieure de la cuve. Si le tube est de travers, vous ne pourrez pas remonter la vanne TOP sans forcer, ce qui risquerait de casser le nouveau tube. Lors du remplissage, n’oubliez pas de verser de l’eau au préalable et de protéger le haut du tube avec un bouchon pour éviter toute intrusion de sable à l’intérieur du circuit propre.
