Coffret Électrique Spécial Piscine Hors-Sol : Sécurité et Performance

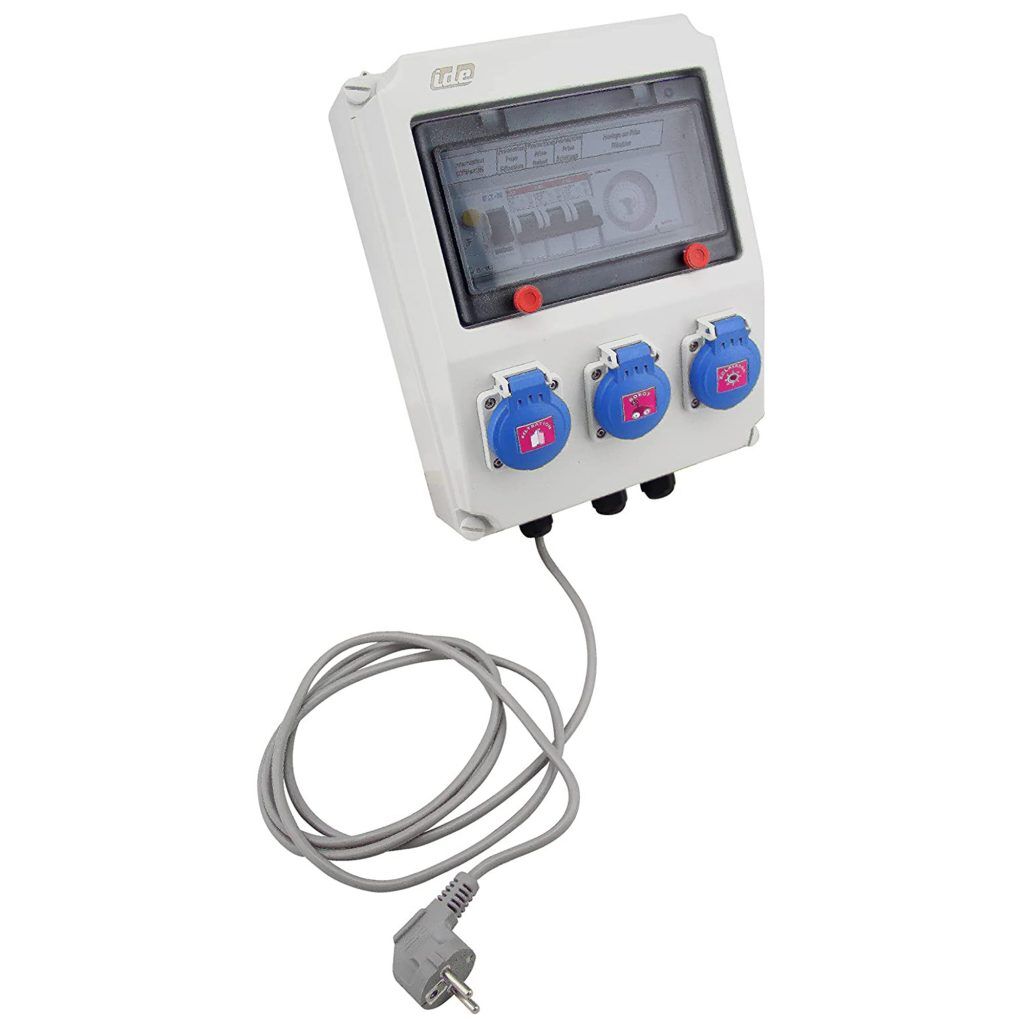

Ce coffret électrique est un équipement de sécurité et de gestion centralisé, spécifiquement adapté aux piscines hors-sol. Il assure l’alimentation et la protection de tous les appareils électriques de votre bassin. Il intègre un interrupteur général, une protection différentielle 30mA pour la sécurité des utilisateurs, ainsi que des disjoncteurs pour la protection contre les surcharges et courts-circuits. La fonction principale est la gestion de la filtration via une horloge journalière pour l’automatisation des cycles de fonctionnement de la pompe, essentielle pour un entretien optimal de l’eau.
Fonctionnalités Clés et Sécurité
- Protection Différentielle : Intégration d’un dispositif 30mA pour la sécurité des baigneurs contre les chocs électriques.
- Alimentation Simplifiée : Raccordement au secteur en 230V via une prise moulée sur cordon.
- Gestion de la Filtration : Horloge journalière pour programmer automatiquement les heures de marche/arrêt de la pompe.
- Départs Asservis : Deux sorties protégées par disjoncteurs pour les appareils de traitement (pompe doseuse, électrolyseur), fonctionnant uniquement si la filtration est active.
- Triple Connexion : Trois sorties femelles pour brancher filtration, robot et éclairage.
Caractéristiques techniques
| Type de produit |
Coffret électrique de sécurité et de commande |
| Alimentation |
230V (par prise moulée) |
| Protection Intégrée |
Différentiel 30mA et Disjoncteurs de protection |
| Sorties disponibles |
3 prises femelles (Filtration/Robot/Éclairage) |
| Fonctions de Commande |
Horloge journalière, Interrupteur Marche/Arrêt/Auto |
| Départs |
2 départs asservis protégés (pour électrolyseur/pompe doseuse) |
Avantage de l’Asservissement
L’asservissement est un système de sécurité qui garantit que les appareils de traitement automatique de l’eau (comme la pompe doseuse ou l’électrolyseur) ne fonctionnent que lorsque la pompe de filtration est en marche. C’est crucial car ces appareils nécessitent une circulation d’eau pour injecter ou produire correctement les produits chimiques, évitant ainsi la sur-concentration et la détérioration des équipements ou du bassin.
Conseils d’installation
Le coffret doit être fixé à un endroit accessible, sec, et à une distance sécuritaire du bord de la piscine (se conformer aux normes locales). Une fois branché à la prise murale, les équipements (pompe, robot, projecteur) se connectent sur les prises femelles du coffret. Assurez-vous que la puissance totale des appareils ne dépasse pas la capacité maximale supportée par le coffret.
Questions fréquentes (FAQ)
Quelle est la fonction du disjoncteur différentiel 30mA ?
Il coupe immédiatement le courant en cas de fuite de courant vers la terre (par exemple, si quelqu’un touche un fil dénudé), protégeant ainsi les baigneurs et les utilisateurs.
Est-ce que l’horloge contrôle toutes les prises ?
Non, l’horloge contrôle généralement uniquement la prise de la pompe de filtration, assurant le cycle de traitement de l’eau. Les autres prises sont indépendantes ou asservies à la filtration.
Ce coffret est-il conforme aux normes de sécurité piscine ?
Oui, il intègre les protections essentielles (différentiel et disjoncteur) indispensables pour les installations électriques de piscine.
Avis d’expert
Le Coffret Électrique Spécial Piscine Hors-Sol est un investissement dans la sécurité et l’automatisation. La gestion programmée de la filtration et les départs asservis pour le traitement sont des fonctionnalités avancées qui garantissent une maintenance simple et une eau saine, en toute sécurité.
Indispensable avec la pompe doseuse & l’électrolyseur EDG by Aqualux et le projecteur piscine hors-sol.
FAQ Coffret Électrique
Comment bien choisir sa pompe de filtration de piscine hors-sol, notre guide !
Comment alimenter une piscine en électricité ?
L’alimentation électrique d’une piscine est un élément crucial pour garantir son bon fonctionnement et la sécurité des utilisateurs.
Voici les points clés à respecter :
1. Conformité aux normes :
- L’installation électrique de la piscine doit être conforme à la norme NF C 15-100.
- Un coffret électrique dédié à la piscine doit être installé.
- Ce coffret doit être situé à l’extérieur de la zone de baignade et à l’abri des intempéries.
- Il doit comporter un disjoncteur différentiel 30 mA et des disjoncteurs divisionnaires pour chaque équipement électrique de la piscine (pompe, filtration, éclairage, projecteur, etc.).
2. Câblage :
- Des câbles électriques spécifiques doivent être utilisés pour l’alimentation de la piscine.
- Ces câbles doivent être protégés par des gaines annelées et enterrées à une profondeur minimale de 60 cm.
3. Mise à la terre :
- Tous les équipements électriques de la piscine doivent être reliés à un système de mise à la terre.
- La prise de terre doit être conforme à la norme NF C 15-100.
Quelle alimentation pour coffret piscine ?
L’alimentation électrique d’un coffret de piscine doit respecter la norme NF C 15-100 et garantir la sécurité des utilisateurs. Elle doit être monophasé ou triphasé, selon la puissance et l’installation électrique existante.
Quelle protection électrique pour une piscine ?
Un coffret électrique de protection pour piscine est un élément crucial pour garantir la sécurité des utilisateurs et des biens. Il s’agit d’un boîtier électrique dédié à l’alimentation et à la protection des équipements électriques de la piscine, tels que la pompe, la filtration et les projecteurs. il peut être fermé à clé pour éviter les manipulations accidentelles.
Quelle section de câble pour alimenter une piscine ?
La section du câble électrique pour alimenter une piscine dépend de plusieurs facteurs :
1. Puissance totale des équipements :
- Additionnez la puissance de tous les équipements électriques de la piscine (pompe, filtration, éclairage, etc.).
- Exprimez la puissance totale en watts (W) ou en kilowatts (kW).
2. Longueur du câble :
- Mesurez la distance entre le coffret électrique et l’emplacement de la piscine.
- La longueur du câble affecte la perte de tension et la section minimale requise.
3. Type d’installation :
- Déterminez si l’installation est enterrée ou aérienne.
- Les câbles enterrés doivent être protégés par une gaine TPC rouge de 40 mm.
- Utilisez des câbles rigides de type H07VU pour une installation enterrée.
4. Normes applicables :
- Respectez la norme NF C 15-100 pour les installations électriques en France.
Voici un tableau indicatif pour choisir la section du câble en fonction de la puissance totale et de la longueur du câble (installation enterrée)
| Puissance totale (kW) |
Longueur du câble (mètres) |
Section du câble (mm²) |
| Jusqu’à 4,5 |
Jusqu’à 19 |
3 x 2,5 |
| Entre 4,5 et 7 |
Jusqu’à 28 |
3 x 6 |
| Entre 7 et 10 |
Jusqu’à 34 |
3 x 10 |
| Entre 10 et 15 |
Jusqu’à 44 |
3 x 16 |
| Plus de 15 |
Consulter un professionnel |
– |
Ce tableau est indicatif et ne remplace pas le calcul précis de la section du câble.
Quelles sont les normes pour installer un tableau électrique ?
En France, l’installation d’un tableau électrique doit respecter la norme NF C 15-100. Cette norme définit les règles de sécurité et les exigences techniques à respecter pour garantir une installation électrique fiable et sûre.
Comment savoir si mon boitier électrique est étanche ?
L’indice de protection (IP) est utilisé pour déterminer le niveau d’étanchéité d’un boîtier électrique. Le premier chiffre de l’indice IP correspond à la protection contre les solides (poussière) et le deuxième chiffre à la protection contre les liquides (eau). Un indice IP67, par exemple, signifie que le boîtier est totalement protégé contre la poussière et peut-être immergé dans l’eau jusqu’à une profondeur de 1 mètre pendant 30 minutes.
Branchement coffret élec pour piscine enterrée ?
Le branchement d’un coffret électrique pour piscine enterrée doit être effectué par un professionnel qualifié.
Voici les étapes générales :
1. Choix du coffret électrique :
- Le coffret électrique doit être conforme à la norme NF C 15-100 et adapté à la puissance de la pompe de filtration et des autres équipements électriques de la piscine.
- Il doit être IP65 pour une installation en extérieur.
2. Installation du coffret électrique :
- Le coffret électrique doit être installé dans un local technique accessible et ventilé.
- Il doit être fixé au mur à une hauteur d’environ 1,5 mètre.
3. Raccordement électrique :
- Le coffret électrique doit être raccordé au tableau électrique de la maison par un câble électrique de section adaptée.
- Le câble électrique doit être protégé par une gaine TPC rouge.
- Un disjoncteur différentiel 30 mA doit être installé en amont du coffret électrique.
4. Branchement des équipements :
- La pompe de filtration et les autres équipements électriques de la piscine doivent être raccordés au coffret électrique par des câbles électriques de section adaptée.
- Les câbles électriques doivent être protégés par des gaines ICTA.
- Chaque équipement électrique doit être protégé par un disjoncteur divisionnaire.
5. Contrôle et mise en service :
- L’installation électrique doit être contrôlée par un professionnel qualifié avant la mise en service de la piscine.
