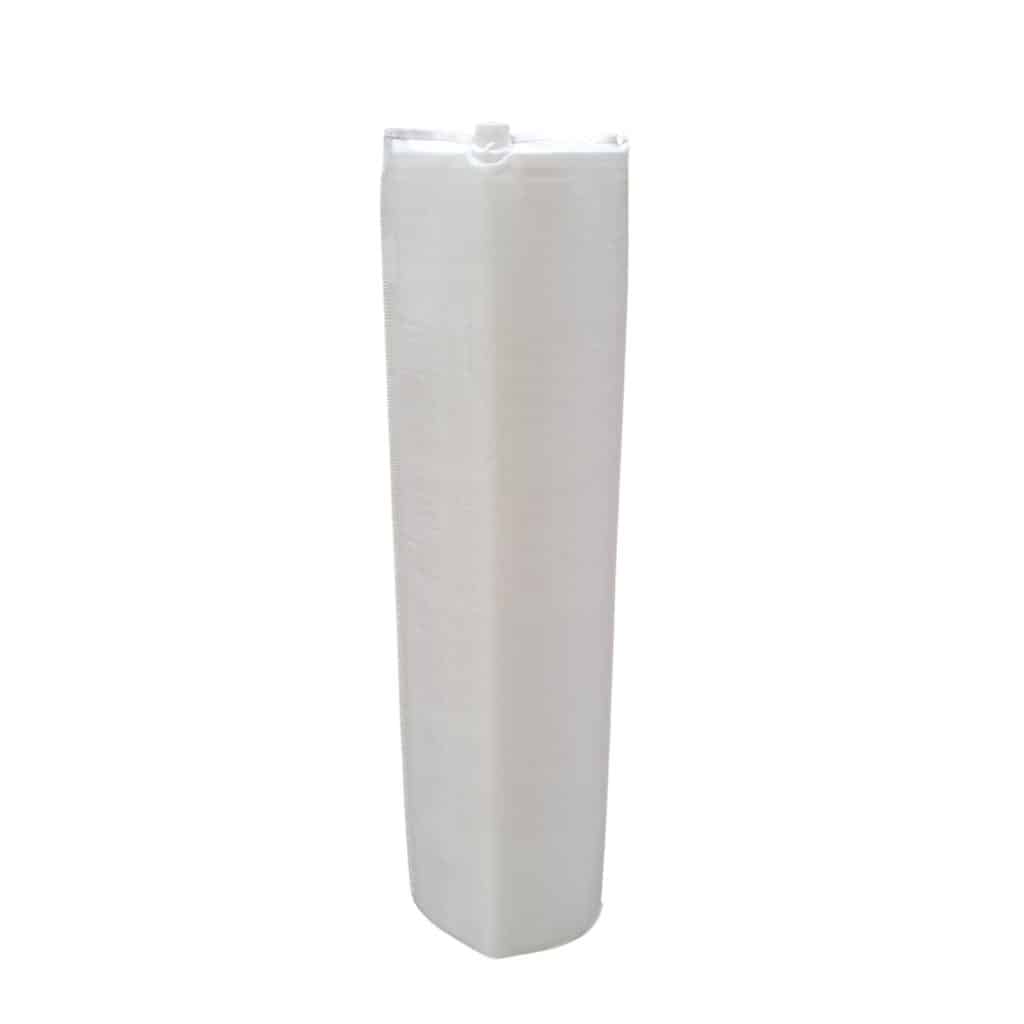

Élément Filtrant Court pour Filtre à Diatomées HAYWARD PRO-GRID 72 – Grille Étroite
Repère 19 E sur le schéma
L’élément filtrant court, également appelé grille étroite ou décalée (small grid), est une pièce spécifique indispensable au fonctionnement du filtre à diatomées Hayward Pro-Grid 72. D’une hauteur de 914 mm (36 pouces), cet élément est plus étroit que les sept autres grilles du bloc filtrant afin de permettre le passage du tube de purge interne et le positionnement correct du collecteur. Conçu avec une armature rigide et un revêtement en tissu technique de haute précision, il sert de support à la terre de diatomée pour assurer une filtration d’une finesse exceptionnelle. Le remplacement de cette grille est nécessaire dès lors qu’une déchirure apparaît ou que le média filtrant retourne dans le bassin, garantissant ainsi l’étanchéité totale du système de filtration.
Spécifications et Configuration Technique
- Compatibilité : Filtre Hayward Pro-Grid DE 7220 (72 sq.ft).
- Dimensions : Hauteur de 914 mm (36 pouces).
- Type de grille : Format étroit (Small Grid / Grille décalée).
- Quantité par filtre : 1 seule grille courte par bloc filtrant (accompagnée de 7 grilles larges).
- Technologie : Support pour filtration à diatomées (D.E.).
- Finesse de filtration : Permet la rétention de particules de 2 à 5 microns.
Avantages et Performance
Cette pièce calibrée assure le bon assemblage et l’efficacité hydraulique du filtre Pro-Grid 72.
- Assemblage précis : Sa largeur réduite permet l’alignement parfait du collecteur supérieur sans contrainte mécanique.
- Qualité d’eau supérieure : Contribue à obtenir une clarté d’eau cristalline en piégeant les impuretés microscopiques.
- Conception technique : Tissu optimisé pour une adhérence homogène de la diatomée et un nettoyage facilité lors du contre-lavage.
- Remplacement ciblé : Permet de restaurer l’étanchéité du filtre sans changer l’ensemble du set si seule la petite grille est endommagée.
- Performance hydraulique : Maintient un débit constant et limite les hausses de pression dans la cuve.
Caractéristiques techniques
| Paramètre | Détail technique |
|---|---|
| Modèle de filtre | Hayward Pro-Grid 72 (DE 7220) |
| Hauteur de la grille | 914 mm (36″) |
| Format | Étroit (Small Grid) |
| Nombre requis | 1 grille courte par filtre |
| Matériau | Tissu synthétique technique sur armature |
Questions fréquentes (FAQ)
Où se place précisément la grille courte dans le filtre ?
La grille courte doit être installée à l’emplacement spécifique marqué sur le collecteur inférieur, généralement aligné avec le tube de purge d’air ou la tubulure centrale, afin de permettre la fermeture correcte du bloc filtrant.
Puis-je utiliser une grille large à la place de la grille courte ?
Non, l’utilisation d’une grille large à l’emplacement réservé à la grille étroite empêcherait l’assemblage du collecteur et pourrait endommager le tube de purge interne du filtre.
Avis d’expert
L’élément filtrant court est souvent la pièce la plus sollicitée lors des manipulations de maintenance du bloc Pro-Grid 72. Mon conseil technique : lors du remontage du jeu de grilles, commencez toujours par positionner cette grille étroite en premier pour vous assurer de son bon alignement avec le tube de purge. Un point de vigilance : si vous constatez que le tissu est grisâtre même après un lavage, il est probablement saturé de calcaire ou de corps gras ; un trempage dans une solution acide douce peut aider, mais si les fibres sont rigides, le remplacement est nécessaire pour éviter une surconsommation d’énergie de votre pompe. Enfin, lors du resserrage de la tige centrale du bloc, veillez à ce que toutes les grilles soient bien emboîtées dans leurs encoches respectives pour éviter toute fuite de diatomée vers la piscine dès la mise en route.
