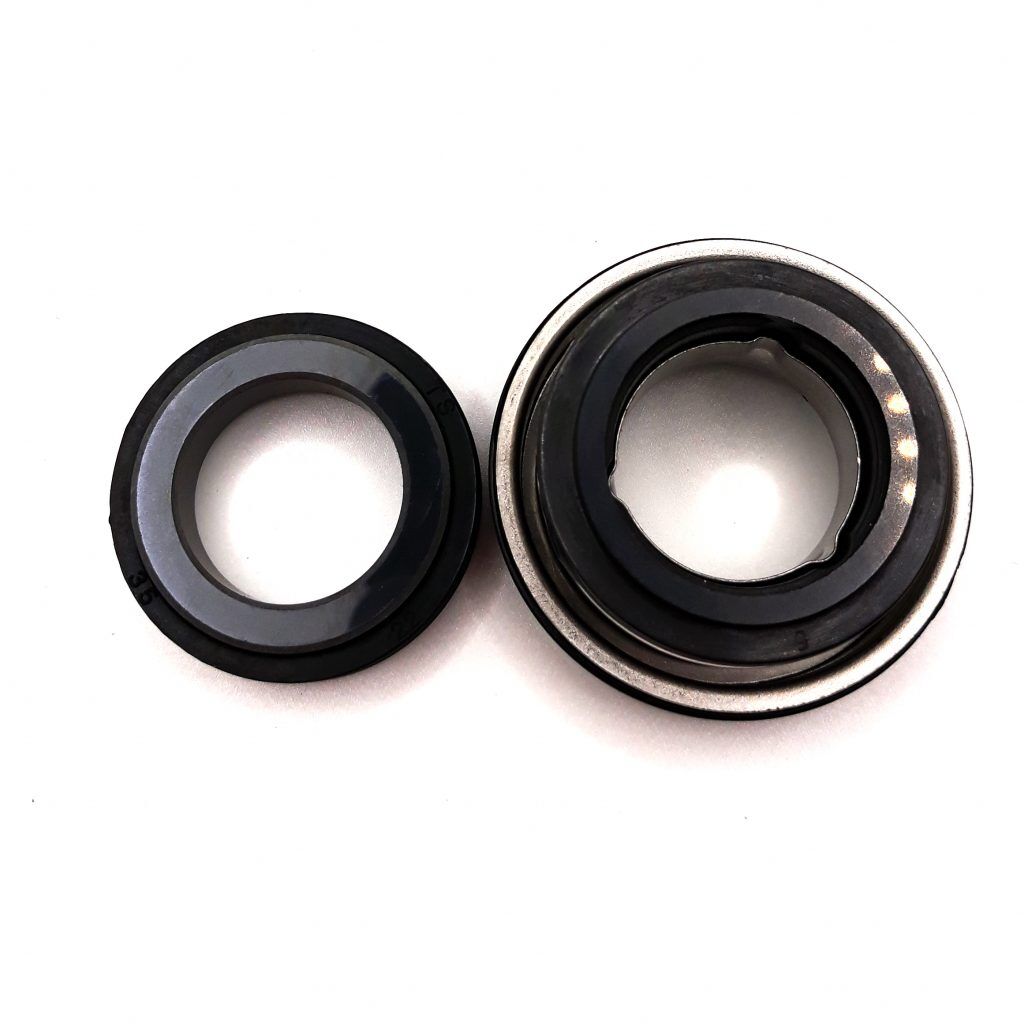

Garniture Mécanique pour Pompe Aqualux – Modèles 106454, 106455 et 106456
Repère 12 sur le schéma
La garniture mécanique est la pièce maîtresse du système d’étanchéité dynamique de votre pompe de filtration. Ce kit spécifique est conçu pour les modèles Aqualux allant de 0,5 CV à 1 CV. Son rôle est d’assurer l’étanchéité entre la partie hydraulique (où circule l’eau) et le moteur électrique (qui doit rester sec). Elle se compose de deux parties distinctes qui frottent l’une contre l’autre : une partie fixe insérée dans la flasque et une partie mobile montée sur l’arbre moteur derrière la turbine. Cette interface garantit que l’eau sous pression ne s’infiltre pas le long de l’axe vers les roulements et les bobinages du moteur. Son remplacement est impératif dès l’apparition d’une fuite de quelques gouttes sous le corps de pompe, à la jonction avec le bloc moteur.
Fonctionnalités et Composition
- Double étanchéité : Système de friction composé d’une bague en céramique et d’une bague en graphite.
- Étanchéité statique : Équipée de joints en élastomère pour une assise parfaite sur l’arbre et dans la flasque.
- Ressort de compression : Maintient une pression constante entre les deux bagues pour compenser l’usure naturelle.
- Compatibilité chimique : Matériaux adaptés au chlore et à l’électrolyse du sel (jusqu’à 5 g/l).
- Protection moteur : Préserve les roulements contre la corrosion prématurée liée aux infiltrations d’eau.
Conseils de Pose et de Maintenance
L’installation d’une garniture mécanique est une opération de précision qui nécessite une manipulation soigneuse.
Mode opératoire :
- Préparation des surfaces : Nettoyez méticuleusement l’arbre moteur et le logement dans la flasque. Toute trace de calcaire ou de rouille peut compromettre l’étanchéité.
- Manipulation : Ne touchez jamais les faces de friction (céramique et graphite) avec les doigts sales ou gras. Les traces de doigts peuvent provoquer une surchauffe et une fuite immédiate.
- Lubrification : Utilisez uniquement de l’eau savonneuse pour faciliter le glissement des parties en caoutchouc. Évitez absolument les graisses à base de pétrole qui pourraient détériorer les joints en élastomère.
- Vérification du sens : Veillez à installer la bague mobile dans le bon sens sur l’axe, le ressort devant pousser la face de friction contre la partie fixe.
Caractéristiques techniques
| Paramètre | Détails techniques |
|---|---|
| Compatibilité Pompes | Aqualux 106454 / 106455 / 106456 |
| Type de joint | Garniture mécanique tournante |
| Matériau face rotative | Graphite / Carbone |
| Matériau face fixe | Céramique |
| Matériau ressort | Acier inoxydable AISI 304 ou 316 |
Questions fréquentes (FAQ)
Pourquoi ma garniture neuve fuit-elle encore légèrement ?
Il arrive qu’un léger suintement apparaisse durant les premières minutes de fonctionnement, le temps que les faces en céramique et graphite se rodent l’une à l’autre. Si la fuite persiste au-delà d’une heure, vérifiez l’alignement ou l’état de propreté des faces lors de la pose.
Puis-je changer uniquement la partie mobile ?
Non, une garniture mécanique est un ensemble appairé. Il faut impérativement remplacer la partie fixe et la partie mobile simultanément pour garantir une étanchéité parfaite.
Avis d’expert
La garniture mécanique est souvent victime d’un fonctionnement à sec. Sans eau pour lubrifier et refroidir les faces de friction, la température monte en quelques secondes, provoquant la cristallisation des faces ou la déformation des joints. Lors du remontage, assurez-vous que la turbine est vissée à fond sur l’arbre pour exercer la pression adéquate sur le ressort de la garniture. Si vous constatez que l’arbre moteur est marqué ou creusé au niveau du joint, le remplacement de la garniture pourrait ne pas suffire : un surfaçage de l’arbre peut être nécessaire pour stopper définitivement la fuite.
