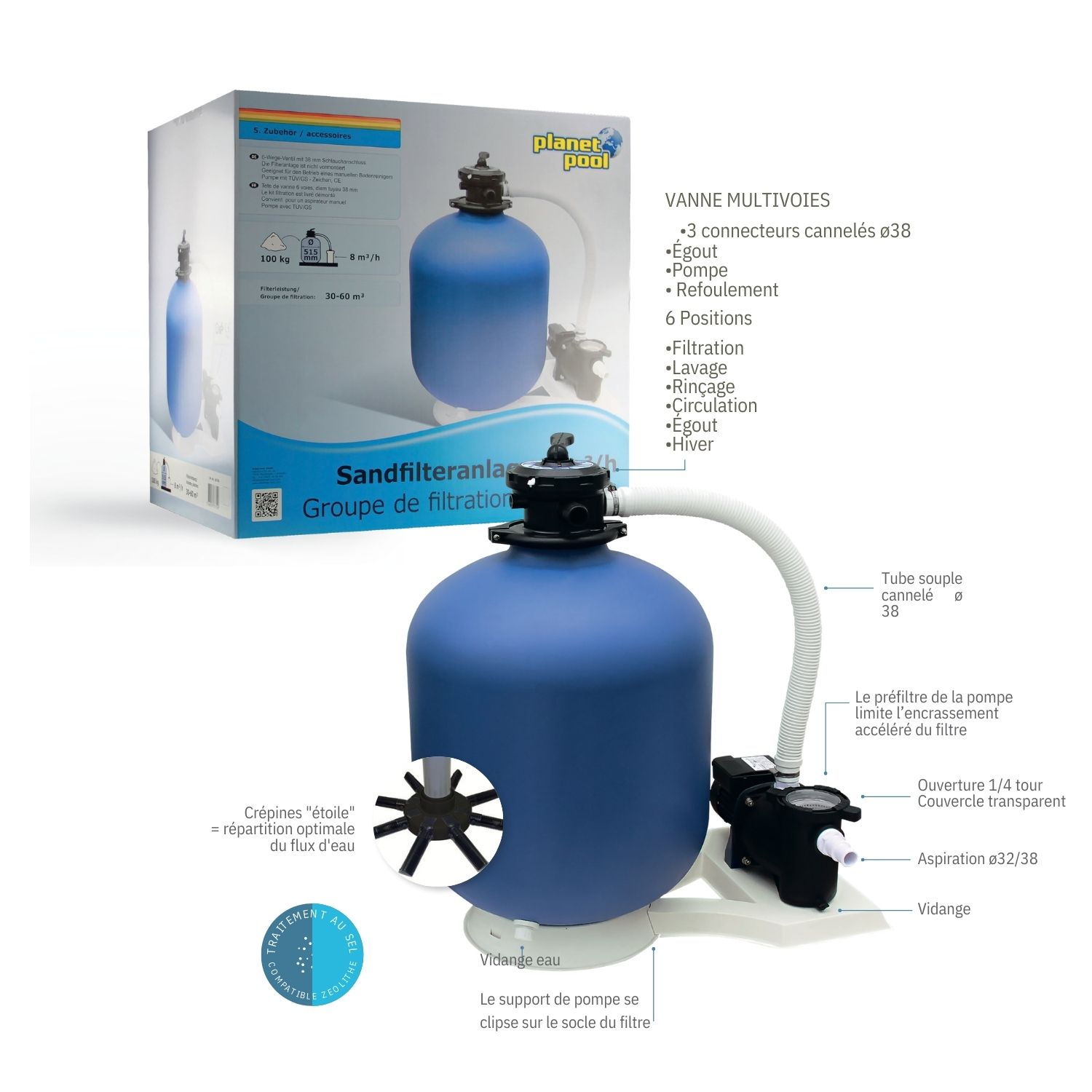

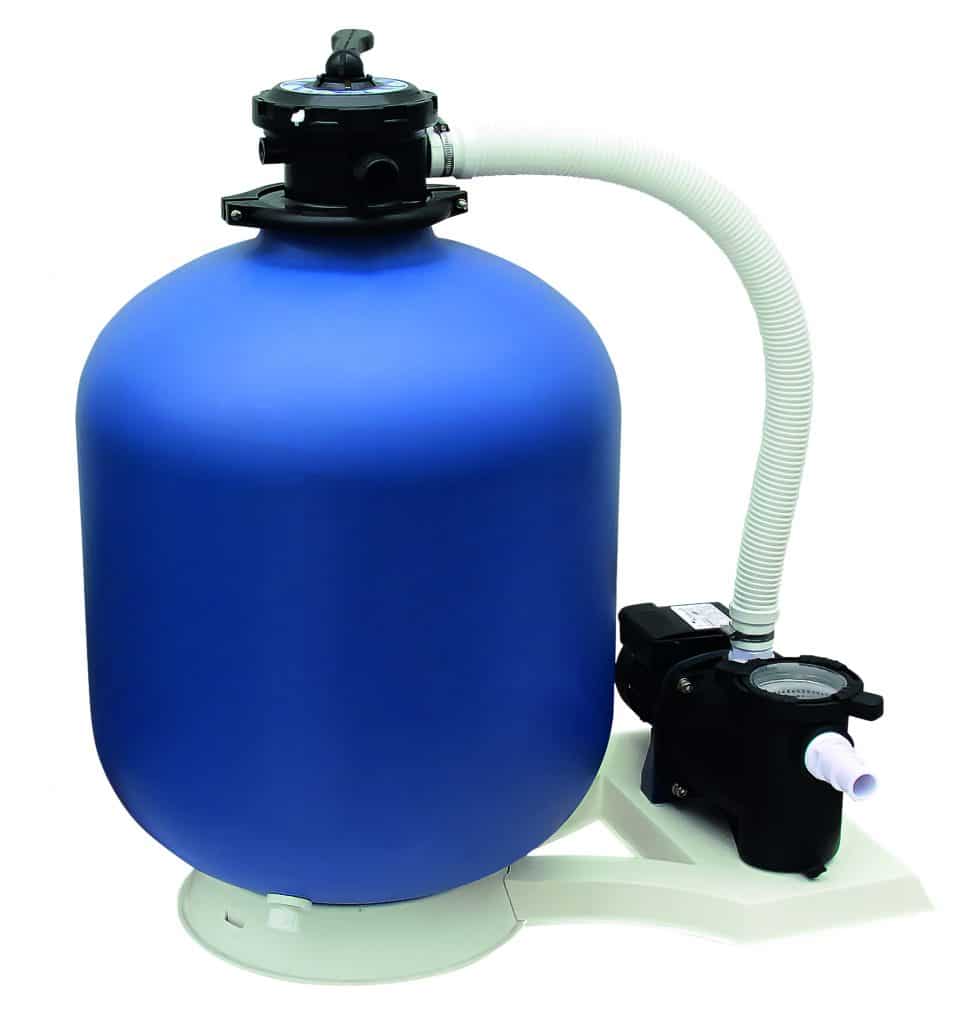

Groupe de Filtration Complet Ø 515 mm – Performance 10 m³/h pour Bassins de 30 à 60 m³
Le groupe de filtration est le cœur technique de votre piscine. Cet ensemble pré-monté sur socle combine un filtre de grand diamètre et une pompe hydraulique parfaitement dimensionnée. Conçu pour offrir une circulation d’eau optimale, ce groupe assure une filtration fine et efficace, réduisant ainsi la consommation de produits chimiques. Sa conception intégrée facilite grandement l’installation dans votre local technique, que ce soit pour une construction neuve ou le remplacement d’un système existant.
Points Forts et Innovation
- Hydraulique Optimisée : L’association d’une cuve Ø 515 et d’une pompe de 10 m³/h garantit une vitesse de filtration idéale pour capturer les impuretés les plus fines.
- Vanne Multivoie 6 Voies : Permet de réaliser facilement toutes les opérations de maintenance : filtration, lavage du filtre (backwash), rinçage, égout, circulation et fermeture.
- Cuve Haute Densité : Fabriquée en matériaux résistants à la corrosion et aux rayons UV pour une grande fiabilité sous tous les climats.
- Silence et Efficacité : Pompe auto-amorçante équipée d’un préfiltre large pour protéger la turbine et réduire la fréquence de nettoyage.
- Installation « Plug & Play » : Le montage sur embase commune garantit un encombrement réduit et une connexion rapide à votre tuyauterie.
Instructions Techniques – Installation et Entretien
Pour assurer le bon fonctionnement de votre groupe de filtration, veuillez suivre ces préconisations techniques :
- Emplacement : Installez le groupe sur une surface plane et stable, le plus près possible du bassin et de préférence au niveau de l’eau (ou légèrement en dessous).
- Remplissage du média : Avant de verser le sable ou le verre, remplissez la cuve d’un tiers d’eau pour protéger les crépines inférieures du choc des granulats.
- Hivernage : En fin de saison, purgez totalement l’eau de la cuve et de la pompe via les bouchons de vidange prévus à cet effet pour éviter les dommages liés au gel.
- Sécurité : Ne manipulez jamais la vanne multivoie lorsque la pompe est en fonctionnement sous peine d’endommager les joints internes.
Caractéristiques techniques
| Paramètre | Détail technique (Groupe Ø 515) |
| Débit nominal | 10 m³/h |
| Diamètre du filtre | 515 mm |
| Volume de bassin conseillé | De 30 à 60 m³ |
| Vanne de sélection | 6 positions (Top ou Side selon arrivages) |
| Charge filtrante | Environ 75-100 kg de sable (selon modèle précis) |
| Raccords | 38 mm / 50 mm selon configuration |
Informations sur l’entretien et la compatibilité
- Médias filtrants : Compatible avec le sable siliceux, le verre filtrant et les balles filtrantes de type Aqualoon.
- Maintenance : Inspectez le panier de préfiltre de la pompe chaque semaine pour garantir un débit constant.
- Réserve de propriété : Les visuels et caractéristiques peuvent varier légèrement selon les évolutions techniques du fabricant. Edenea s’assure que chaque groupe livré répond aux standards de performance annoncés pour le volume de votre bassin.
Questions fréquentes (FAQ)
Quel média filtrant choisir pour ce groupe ?
Le sable est la solution classique, mais nous recommandons le verre filtrant. Il s’encrasse moins vite, filtre plus finement et possède une excellente longévité.
La pompe peut-elle fonctionner à sec ?
Non. Assurez-vous toujours que le préfiltre est rempli d’eau avant de démarrer. Une pompe qui tourne à sec peut endommager sa garniture mécanique.
Le groupe est-il bruyant ?
Ce groupe est conçu pour un usage résidentiel avec un niveau sonore maîtrisé. Une installation sur un tapis anti-vibrations peut encore améliorer le confort acoustique.
Avis d’expert
Ce groupe de filtration en Ø 515 est le choix équilibré par excellence pour les piscines familiales standards. Avec un débit de 10 m³/h, il permet de renouveler l’intégralité de l’eau d’un bassin de 50 m³ en moins de 5 heures, ce qui est idéal pour conserver une eau saine. Mon conseil technique : ne sous-dimensionnez jamais votre filtration. Un filtre de bon diamètre comme celui-ci réduit la vitesse de passage de l’eau à travers le média, ce qui améliore considérablement la finesse de filtration. Pensez à vérifier l’état de votre charge filtrante tous les 3 à 5 ans ; si elle s’entartre et forme des blocs, votre filtration perd l’essentiel de son efficacité.
FAQ groupe de filtration piscine hors sol
Comment calculer un groupe de filtration pompe pour une piscine ?
La formule de base pour calculer le débit nécessaire d’une pompe de filtration est la suivante :
Débit nécessaire = Volume de la piscine / Temps de filtration total
1. Déterminer le volume de votre piscine
Le volume de votre piscine est exprimé en mètres cubes (m3) et correspond à la quantité d’eau qu’elle peut contenir. Vous pouvez le calculer en multipliant la longueur, la largeur et la profondeur de votre bassin.
Exemple : Pour une piscine de 8 mètres de long, 4 mètres de large et 2 mètres de profondeur, le volume serait de 64 m3 (8 m x 4 m x 2 m = 64 m3).
2. Définir le temps de filtration total
Le temps de filtration total correspond au temps que la pompe doit fonctionner chaque jour pour filtrer la totalité de l’eau de la piscine. Il est généralement recommandé de renouveler l’eau du bassin en 4 à 6 heures.
Pour une filtration optimale, nous vous conseillons d’opter pour un temps de filtration total de 4 heures.
3. Calculer le débit nécessaire
En reprenant l’exemple de la piscine de 64 m3 et en considérant un temps de filtration total de 4 heures, le débit nécessaire de la pompe serait de :
Débit nécessaire = 64 m3 / 4 heures = 16 m3/h
4. Choisir le groupe de filtration adapté
Avec un débit nécessaire de 16 m3/h, vous devez sélectionner un groupe de filtration dont la pompe a un débit minimum de 16 m3/h. Il est important de prévoir une marge de sécurité en choisissant une pompe légèrement plus puissante que le débit calculé.
Quel est le meilleur système de filtration pour piscine hors sol ?
Deux types principaux de filtration existent pour les piscines hors sol :
1. Filtre à sable ou verre :
- Fonctionnement : L’eau de la piscine est pompée à travers un réservoir rempli de sable. Le sable agit comme un piège à impuretés, retenant les particules fines telles que le sable, le pollen et les algues. L’eau filtrée est ensuite renvoyée dans la piscine.
- Avantages :
- Système économique : Le filtre à sable est l’option la plus abordable à l’achat.
- Longue durée de vie : Le sable n’a pas besoin d’être remplacé fréquemment, généralement tous les 3 à 5 ans.
- Bonne efficacité de filtration : Le filtre à sable retient efficacement les impuretés fines.
- Inconvénients :
- Entretien régulier : Le filtre à sable doit être régulièrement nettoyé (backwash) pour éliminer les impuretés accumulées.
- Encombrement : Le filtre à sable peut être volumineux et prendre de la place.
- Risque de fuites : Les joints du filtre à sable peuvent s’user avec le temps et provoquer des fuites.
2. Filtre à cartouche :
- Fonctionnement : L’eau de la piscine est pompée à travers une cartouche composée de plis de tissu ou de papier. La cartouche retient les impuretés en surface et en profondeur. L’eau filtrée est ensuite renvoyée dans la piscine.
- Avantages :
- Facilité d’utilisation : Le filtre à cartouche est simple à installer et à utiliser.
- Entretien minimal : La cartouche doit être nettoyée régulièrement et remplacée tous les 1 à 2 ans selon son utilisation.
- Gain de place : Le filtre à cartouche est généralement plus compact que le filtre à sable.
- Inconvénients :
- Coût plus élevé : Les cartouches de remplacement peuvent être onéreuses.
- Moins efficace : Le filtre à cartouche peut être moins efficace que le filtre à sable pour retenir les impuretés fines.
- Sensibilité au colmatage : La cartouche peut se colmater rapidement en cas de forte présence de débris dans l’eau.
Notre recommandation : Le groupe de filtration ou platine de filtration
Un groupe de filtration, aussi appelé platine de filtration, regroupe la pompe et le filtre dans une seule unité compacte. Cette configuration offre plusieurs avantages :
- Gain de place : Le groupe de filtration est plus compact que l’installation séparée de la pompe et du filtre.
- Facilité d’installation : Le groupe de filtration est généralement pré-assemblé et facile à installer.
- Esthétique : Le groupe de filtration présente un aspect plus soigné et moderne.
Quel débit de filtration pour une piscine de 20 m3 ?
Débit nécessaire = Volume de la piscine / Temps de filtration total
Débit nécessaire = 20m3 / 4 heures = 5m3/h
Avec un débit nécessaire de 5m3/h, vous devez sélectionner un groupe de filtration dont la pompe a un débit moyen de 5 m3/h. Il est important de prévoir une marge de sécurité en choisissant une pompe légèrement plus puissante que le débit calculé.
