Système de Filtration Monobloc pour Bassins de 40 à 70 m3

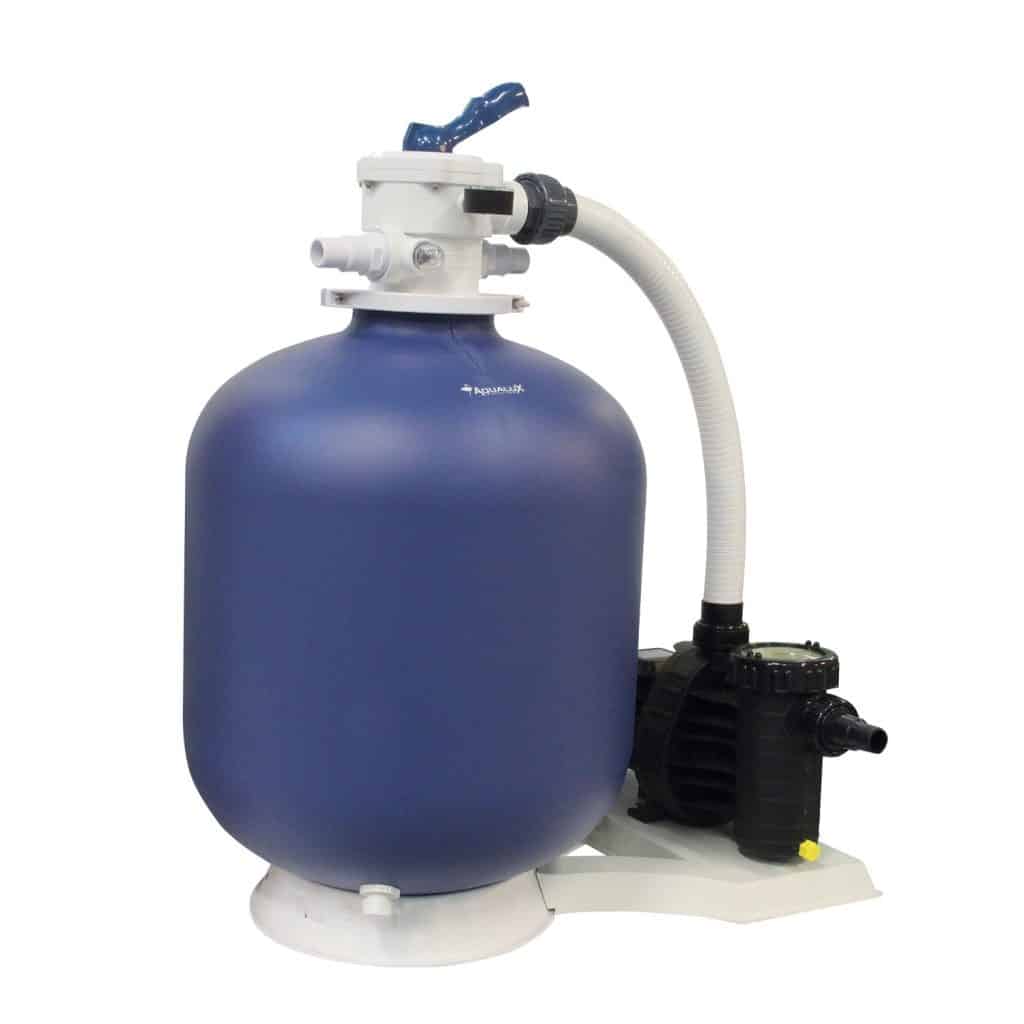

La filtration mécanique constitue l’action principale pour conserver une eau claire. Ce groupe de filtration compact réunit sur un même châssis la pompe de circulation et la cuve de filtration de diamètre 515 mm. Cette configuration technique centralisée simplifie les raccordements hydrauliques dans le local technique en limitant les liaisons de plomberie à réaliser. Conçu pour traiter les volumes d’eau compris entre 40 et 70 m3, cet ensemble assure un débit constant de 10 m3/h pour acheminer l’eau vers le média filtrant et retenir les particules en suspension avant le retour du flux dans le bassin.
Caractéristiques et Fonctionnalités du Groupe
- Dimensionnement Cohérent : La puissance de la pompe est calibrée en usine pour correspondre à la capacité de la cuve de 515 mm, garantissant une vitesse de filtration conforme aux normes hydrauliques.
- Vanne Top Multi-positions : Le sélecteur situé sur le dôme de la cuve permet d’aiguiller le flux d’eau vers les différentes fonctions : filtration, lavage du sable, rinçage, circulation directe ou vidange.
- Socle de Stabilisation : Le support rigide maintient l’alignement parfait entre le bloc moteur et le filtre, limitant les mouvements mécaniques lors des phases d’amorçage.
- Panier de Préfiltre : La pompe intègre un panier amovible qui stoppe les feuilles et aiguilles de pins afin de préserver la turbine de tout blocage.
Instructions Techniques – Installation et Utilisation
Pour installer et exploiter ce groupe de filtration de manière optimale, conformez-vous aux étapes techniques suivantes :
- Positionnement : Placez le socle sur une surface de niveau, stable et surélevée par rapport aux risques d’inondation du local technique.
- Chargement du média filtrant : Avant de verser le sable ou le verre, bouchez le tube central pour éviter l’intrusion de grains, et remplissez la cuve avec un tiers d’eau afin d’amortir la chute du sable sur les crépines inférieures.
- Raccordements : Connectez les tuyauteries d’aspiration venant des skimmers sur l’entrée de la pompe, et le refoulement de la vanne vers les buses de la piscine.
- Opération de lavage : Lorsque le manomètre indique une hausse de pression par rapport à la valeur initiale, arrêtez la pompe, positionnez la vanne sur Lavage (Backwash) puis redémarrez pour nettoyer le filtre.
- Précautions de manipulation : Arrêtez systématiquement le moteur de la pompe avant de changer la position de la vanne multivoies sous peine d’endommager les joints internes.
Spécifications techniques
| Paramètre | Donnée technique |
|---|---|
| Volume de bassin admissible | 40 à 70 m3 |
| Débit hydraulique | 10 m3/h |
| Diamètre extérieur de la cuve | 515 mm |
| Type d’implantation de la vanne | Supérieure (Top) |
| Compatibilité des fluides | Eau douce, eau traitée au chlore, brome ou via électrolyseur |
Informations sur le traitement de l’eau
- Temps de fonctionnement : Le cycle quotidien doit être adapté à la température de l’eau pour éviter la stagnation et le développement des micro-organismes.
- Hivernage technique : Lors de l’arrêt saisonnier, ouvrez le bouchon de vidange bas de la cuve et purgez le corps de pompe pour évacuer l’eau résiduelle.
- Spécifications de livraison : Le média filtrant nécessaire au fonctionnement (sable ou verre) n’est pas fourni avec le groupe de filtration.
Questions fréquentes (FAQ)
Quelle quantité de sable faut-il prévoir pour la cuve de 515 mm ?
La quantité exacte dépend de la hauteur de la cuve spécifiée sur la notice d’installation, mais un filtre de ce diamètre nécessite généralement entre 75 et 100 kg de sable siliceux.
Peut-on utiliser du verre filtrant à la place du sable ?
Oui, le verre filtrant est parfaitement compatible avec ce modèle et s’utilise avec une granulométrie équivalente à celle du sable.
À quelle fréquence faut-il nettoyer le filtre ?
Le nettoyage dépend de la fréquentation du bassin et de l’environnement, mais le suivi de l’aiguille du manomètre reste le seul indicateur technique fiable pour déclencher un contre-lavage.
La pompe peut-elle fonctionner si elle est installée au-dessus du niveau de l’eau ?
La pompe est auto-amorçante, ce qui permet une installation au-dessus de la ligne d’eau, mais l’utilisation d’un clapet anti-retour est conseillée pour faciliter l’amorçage initial.
Avis d’expert
Ce groupe de filtration monobloc de 10 m3/h offre une solution technique cohérente pour la rénovation d’un local technique ou l’équipement d’un bassin neuf de volume moyen. L’alignement de la pompe et du filtre sur un même socle réduit les pertes de charge hydrauliques par rapport à un montage distant, optimisant ainsi le débit réel aux buses de refoulement. Mon conseil technique : lors de la mise en route initiale, effectuez toujours un premier lavage et rinçage du sable neuf avant d’envoyer l’eau vers la piscine, afin d’éviter que la poussière de silice résiduelle ne vienne troubler le bassin. Surveillez le manomètre une fois par semaine pour planifier les nettoyages avant que le colmatage ne réduise le débit de circulation.
