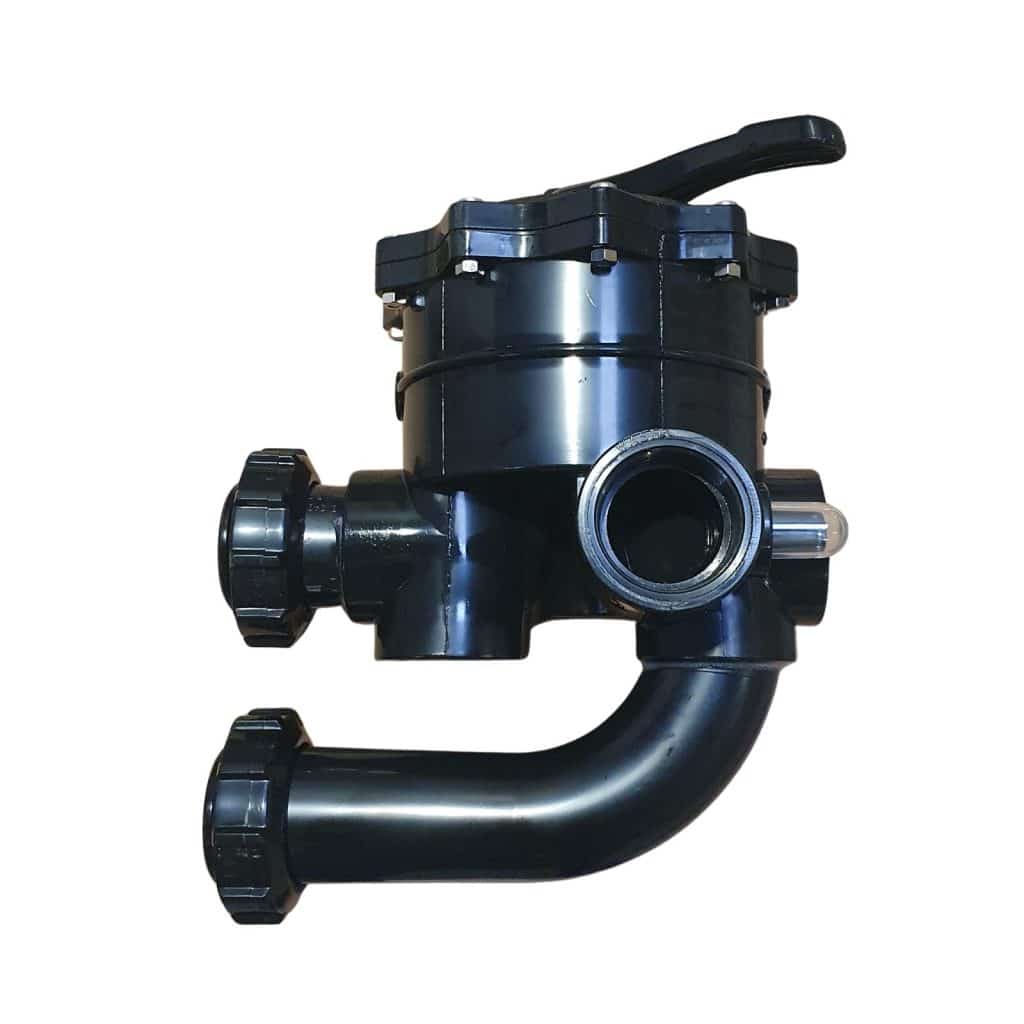

Kit Vanne de Remplacement 2″ Variflow – Filtre Hayward Pro-Grid
La vanne multivoie Variflow en 2 pouces (63 mm) est une pièce technique de précision conçue spécifiquement pour les filtres à diatomées de la gamme Hayward Pro-Grid. Ce kit permet de piloter avec une grande fluidité les différents cycles hydrauliques nécessaires à la maintenance de votre filtration haute performance. Fabriquée en polymères renforcés, cette vanne Side (montage latéral) est équipée de joints d’étanchéité haute densité et d’une poignée de sélection ergonomique. Elle assure une gestion optimale des flux, permettant d’exploiter la finesse de filtration exceptionnelle des diatomées tout en facilitant les phases de nettoyage du média.
Compatibilité et Spécifications
- Marque : Hayward.
- Modèle : Variflow XL.
- Compatibilité : Filtres à diatomées Pro-Grid (séries DE2420 à DE7220).
- Dimensions des raccords : 2 pouces (63 mm) pour un débit élevé.
- Type de montage : Side (latéral).
- Nombre de positions : 6 voies de contrôle.
- Inclus : Vanne complète et raccords unions de connexion.
Les 6 Positions de Contrôle
La vanne Variflow permet une gestion polyvalente de l’eau pour répondre à tous les besoins d’entretien du bassin.
- Filtration : Passage de l’eau à travers les éléments filtrants.
- Contre-lavage (Backwash) : Inversion du flux pour évacuer les diatomées colmatées vers l’égout.
- Rinçage : Nettoyage résiduel après le lavage pour éviter les retours de particules au bassin.
- Égout (Waste) : Évacuation directe de l’eau sans passer par le filtre (vidange).
- Circulation : Brassage de l’eau sans filtration, idéal pour les traitements curatifs.
- Fermé : Isolation du système pour la maintenance des équipements hydrauliques.
Caractéristiques techniques
| Paramètre | Détail technique |
|---|---|
| Référence | SP0715X62E (ou équivalent 2″) |
| Matériau | ABS renforcé de fibres |
| Pression maximale | 3,5 bars |
| Type de poignée | Action rotative à 6 positions |
| Connexions | Raccords unions fournis |
Questions fréquentes (FAQ)
Quelle est la différence entre une vanne 1″1/2 et une vanne 2″ ?
La version 2 pouces offre un passage d’eau plus large, ce qui réduit les pertes de charge et permet d’utiliser des pompes plus puissantes sans brider le débit. Elle est indispensable pour les filtres Pro-Grid de grande capacité.
Faut-il utiliser du téflon pour l’installation ?
L’étanchéité entre la vanne et le filtre est assurée par des joints toriques et des raccords unions. L’usage de téflon n’est généralement pas nécessaire sur ces jonctions spécifiques, un simple graissage silicone des joints suffit.
Avis d’expert
La vanne Variflow 2 pouces est le complément indispensable pour maintenir les performances de votre filtre Pro-Grid. Mon conseil technique : sur un filtre à diatomées, la manipulation de la vanne est encore plus critique que sur un filtre à sable. Arrêtez impérativement la pompe avant chaque mouvement de la poignée. Lors du contre-lavage, surveillez attentivement le témoin de circulation (voyant transparent) ; dès que l’eau devient claire, passez impérativement par la position Rinçage pendant 30 secondes avant de revenir en Filtration. Cela permet de bien repositionner les grilles internes. Pour prolonger l’étanchéité, je préconise un démontage annuel du couvercle de la vanne (période d’hivernage) pour nettoyer le joint étoile et le lubrifier avec une graisse silicone. Enfin, lors de l’installation du kit neuf, veillez à ne pas trop serrer les raccords unions ; un serrage manuel complété d’un quart de tour suffit à garantir l’étanchéité sans risquer de fissurer le corps de vanne.
