Ensemble de Filtration Interne – Collecteur, Tube et Crépines pour Planet Pool 104280

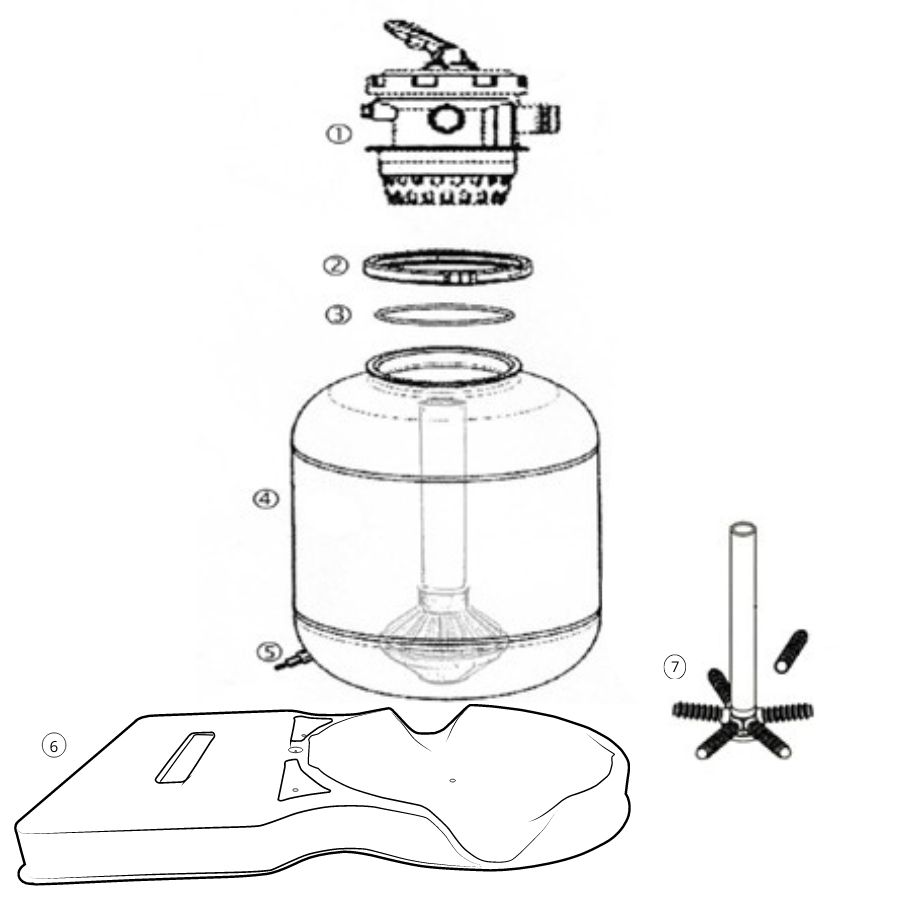

Repère 7 sur le schéma

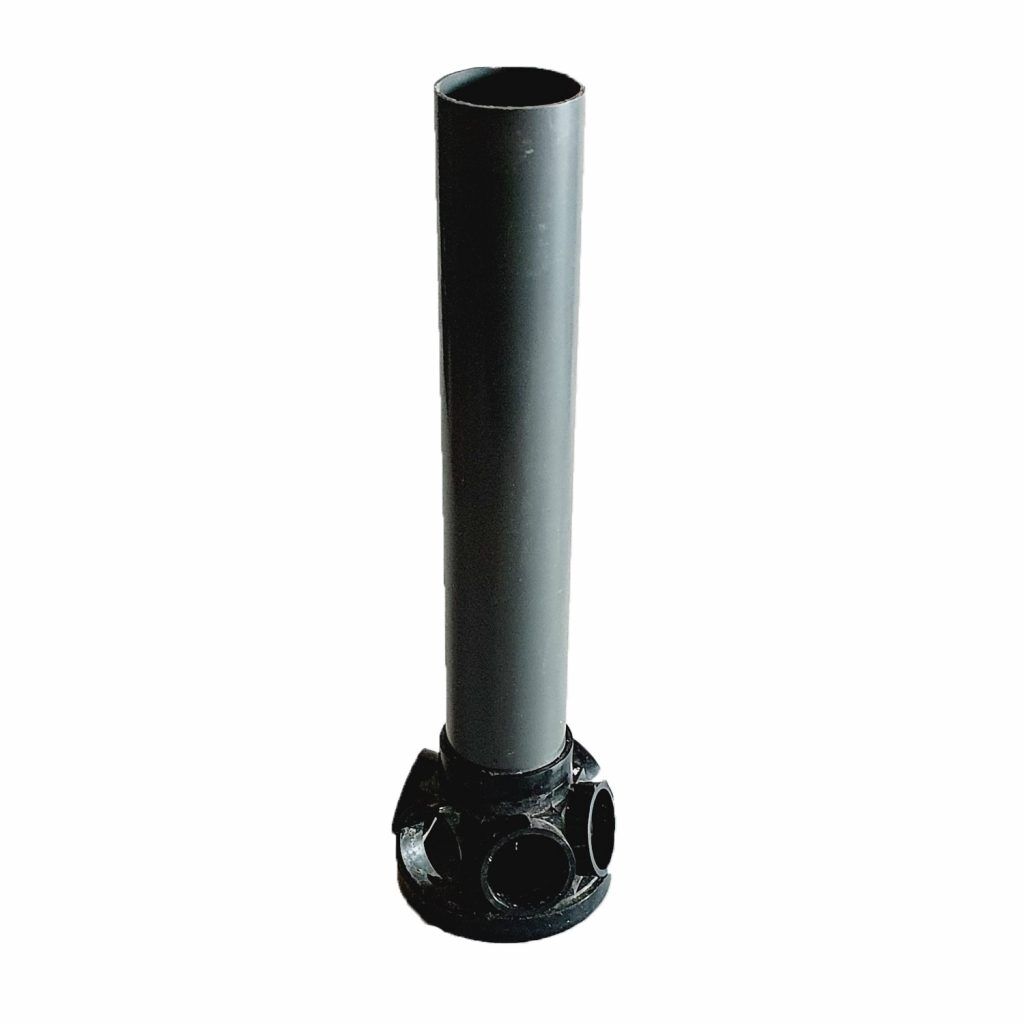

Cet ensemble constitue le cœur hydraulique du filtre à sable Planet Pool référence 104280. Il se compose d’un tube ascendant vertical, d’un collecteur de fond et d’un jeu de crépines de filtration. Son rôle est de récupérer l’eau propre à la base de la cuve après son passage à travers le média filtrant (sable ou verre), tout en retenant les grains de sable pour éviter qu’ils ne soient rejetés dans la piscine. L’eau filtrée remonte par le tube central pour rejoindre la vanne multivoies située sur le dessus de l’appareil. Ce kit complet permet une remise en état du circuit interne lorsque les crépines sont obstruées, fissurées ou que le tube présente des défauts d’étanchéité.
Composition du kit et Avantages
- Tube Ascendant : Conduit central assurant la remontée de l’eau filtrée vers la vanne de contrôle.
- Collecteur de fond : Pièce de liaison distribuant l’aspiration vers les différentes crépines.
- Crépines de filtration : Éléments fendus avec précision pour laisser passer l’eau tout en bloquant les particules de sable.
- Compatibilité système : Spécifiquement dimensionné pour la cuve du groupe de filtration Planet Pool 104280.
- Performance hydraulique : Assure une répartition uniforme du flux d’eau sur toute la base du filtre pour optimiser le nettoyage.
Conseils d’Installation
Le remplacement du collecteur nécessite de vider intégralement le média filtrant du réservoir.
Mode opératoire :
- Vidange : Éteignez la pompe et videz l’eau du filtre. Retirez l’intégralité du sable à l’aide d’un aspirateur ou d’une pelle manuelle.
- Retrait : Sortez l’ancien ensemble tube et collecteur de la cuve. Nettoyez le fond du réservoir pour éliminer les résidus.
- Mise en place : Positionnez le nouvel ensemble au centre de la cuve. Il est conseillé de couvrir le haut du tube ascendant avec un adhésif lors du remplissage pour éviter que du sable ne tombe à l’intérieur.
- Remplissage : Versez l’eau à tiers du réservoir avant d’ajouter le sable pour amortir la chute des grains sur les crépines neuves.
Caractéristiques techniques
| Type de produit | Kit de distribution interne pour filtre à sable |
|---|---|
| Compatibilité | Planet Pool référence 104280 |
| Éléments inclus | Tube vertical, collecteur, crépines |
| Type de filtration | Sable ou verre filtrant |
| Installation | Centrale, fond de cuve |
Questions fréquentes (FAQ)
Pourquoi y a-t-il du sable au fond de ma piscine ?
C’est souvent le signe d’une crépine cassée ou d’une fissure sur le collecteur. Le sable s’engouffre dans le tube ascendant et repart vers les buses de refoulement. Le remplacement de cet ensemble résout ce problème.
Faut-il coller les éléments entre eux ?
Selon les versions, certains éléments sont emboîtés ou filetés. Si un collage est nécessaire, il convient d’utiliser une colle PVC haute pression compatible avec les systèmes de filtration de piscine.
Avis d’expert
Le système de crépines est la pièce la plus fragile d’un filtre à sable. Lors du remplacement sur un modèle Planet Pool 104280, vérifiez bien l’alignement du tube ascendant avant de remettre le sable. Un tube légèrement de travers rendra le remontage de la vanne TOP très difficile et pourra créer une contrainte mécanique sur le collecteur neuf. Mon conseil : profitez de cette intervention pour rincer abondamment l’intérieur de la cuve et inspecter l’absence de fissures sur les parois internes du filtre.
