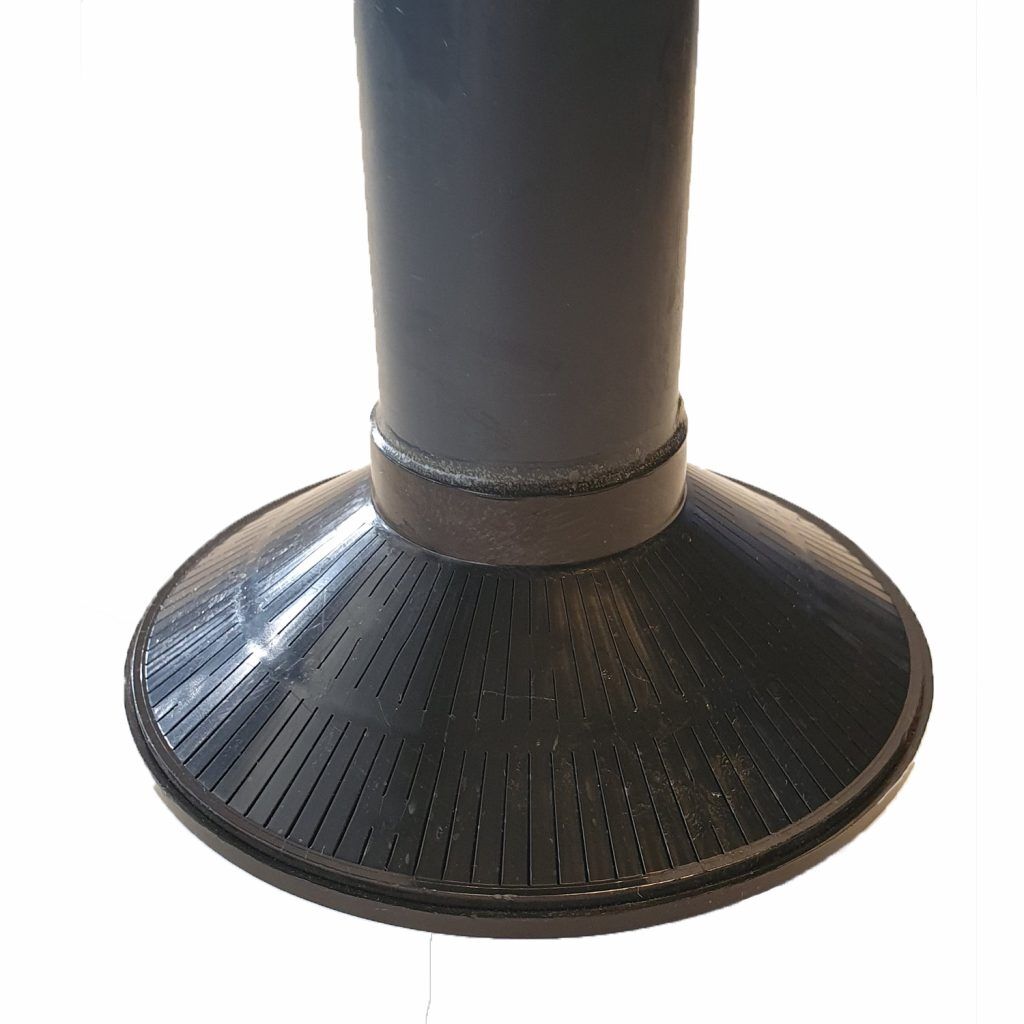

Tube Plongeur et Pied de Crépine pour Filtre Planet Pool – Réf 2260002HBN / SF133
- Pour filtre Planet Pool ref 2260002HBN / Summer Fun ref SF133
Cet ensemble technique comprend le tube plongeur central et son pied de crépine, des pièces de rechange d’origine conçues spécifiquement pour les groupes de filtration à sable Planet Pool portant les références 2260002HBN et SF133. Ce système est l’organe vital situé à l’intérieur de la cuve de filtration. Le tube plongeur a pour rôle de véhiculer l’eau purifiée depuis la base du filtre vers la vanne multivoies, tandis que le pied de crépine assure la base de la structure hydraulique au fond du réservoir. Ces composants garantissent que le média filtrant reste confiné dans la cuve tout en permettant une circulation fluide et homogène de l’eau vers le bassin.
Rôle et Spécificités Techniques
- Compatibilité exacte : Conçu exclusivement pour les modèles de filtres Planet Pool 2260002HBN et SF133.

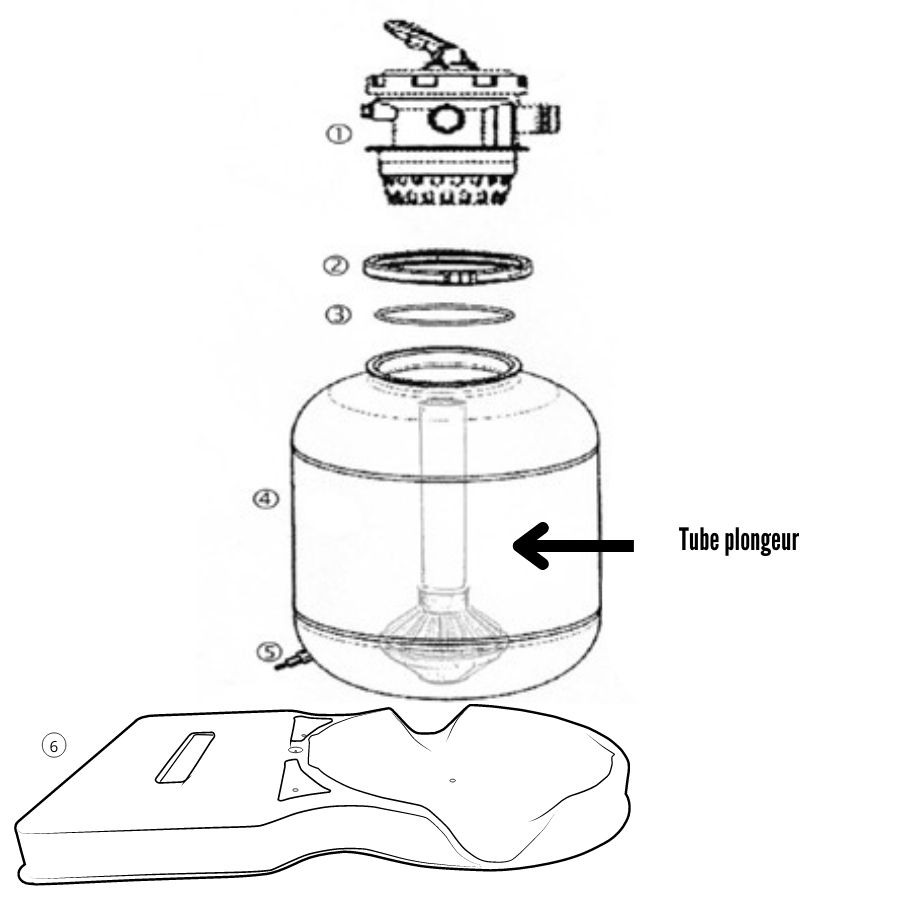

- Structure interne : Le tube plongeur relie verticalement le collecteur bas à la tête du filtre.
- Pied de crépine : Support bas permettant la fixation et la répartition des branches de filtration au fond de la cuve.
- Conception hydraulique : Optimisé pour minimiser les pertes de charge lors du passage de l’eau.
- Remplacement : Pièce de maintenance essentielle si le tube est fêlé ou si le pied de fixation présente un jeu excessif.
Maintenance du système de filtration
L’intégrité du tube plongeur et de son pied est nécessaire pour le bon fonctionnement du cycle de l’eau.
- Qualité de filtration : Évite les passages préférentiels d’eau non filtrée vers le refoulement.
- Stabilité : Le pied de crépine maintient l’ensemble du collecteur bien au centre de la cuve pour un remontage aisé de la vanne.
- Étanchéité interne : Assure que le mélange eau/sable reste séparé du circuit d’eau propre.
- Installation : Se positionne au centre du filtre avant l’introduction du média filtrant.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Références compatibles | Planet Pool 2260002HBN / SF133 |
| Type de pièce | Tube plongeur + Pied de collecteur |
| Emplacement | Interne à la cuve du filtre à sable |
| Matériau | Polymère injecté haute densité |
| Usage | Filtration et contre-lavage |
Questions fréquentes (FAQ)
Pourquoi mon tube plongeur semble-t-il décentré ?
Lors du remplissage du sable, si le tube n’est pas maintenu bien vertical, il peut se décaler. Il est important qu’il soit parfaitement centré pour que la vanne multivoies puisse s’emboîter sans forcer sur le joint supérieur.
Faut-il changer le pied de crépine si le tube est cassé ?
Cet ensemble est souvent solidaire ou nécessite un ajustement précis. Remplacer le kit complet (tube + pied) garantit une parfaite étanchéité et une stabilité renouvelée de tout le collecteur interne.
Avis d’expert
Le remplacement du tube plongeur sur les modèles SF133 ou 2260002HBN nécessite de vider intégralement le sable du filtre. C’est une opération délicate où la précision du centrage est déterminante. Mon conseil est de placer un bouchon ou un adhésif sur le sommet du tube plongeur avant de remettre le sable neuf : cela empêche les grains de tomber directement à l’intérieur du tube, ce qui boucherait vos buses de refoulement dès la remise en route. Une fois le pied de crépine bien calé au fond, versez une dizaine de centimètres d’eau avant le sable pour amortir le poids et protéger la structure. Vérifiez également l’état des joints toriques de la vanne qui viennent s’emboîter sur le tube plongeur ; un peu de graisse silicone facilitera l’assemblage final et garantira l’étanchéité du circuit interne.
