Tuyau de Liaison 72 cm – Pour Platine de Filtration EDG réf 103461
- 1X1P1/2+1X50
- Pour Platine Filtration EDG réf 103461

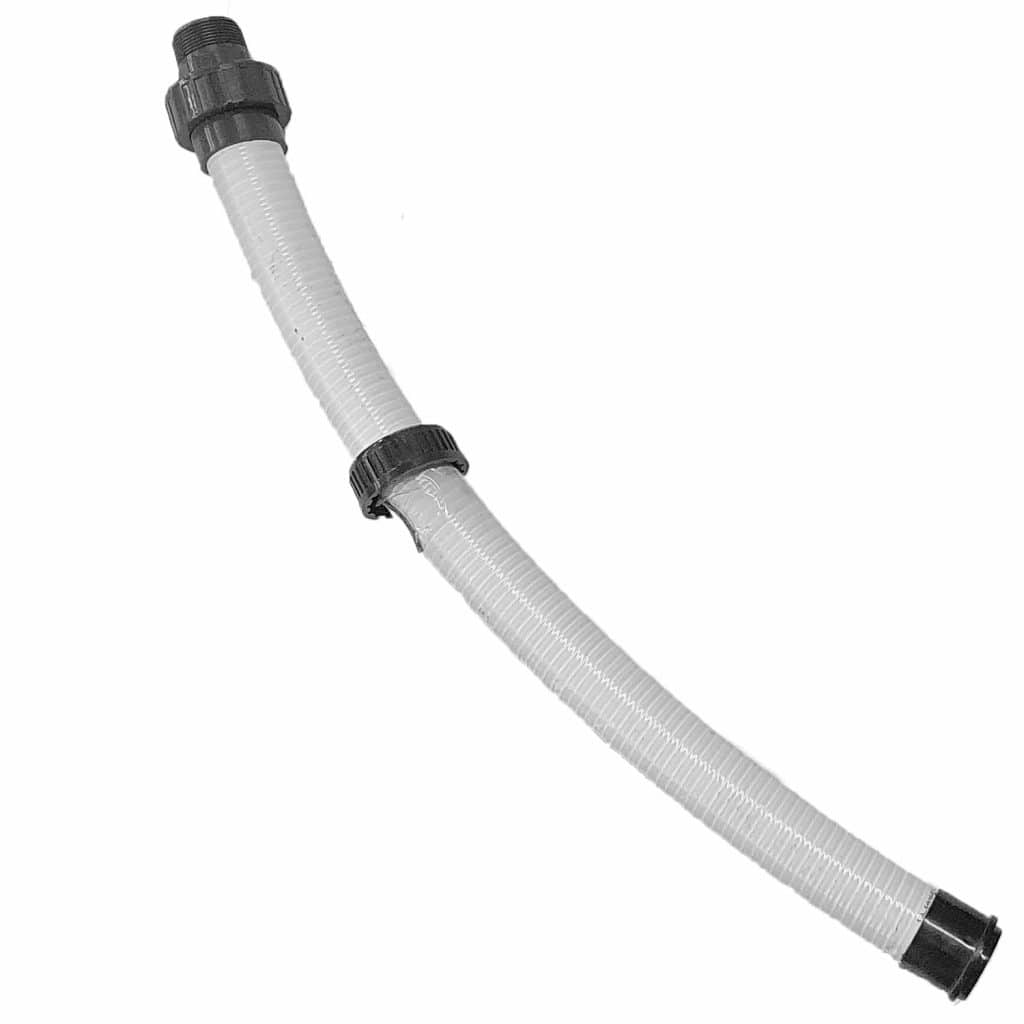

Ce tuyau de liaison est une pièce technique conçue pour assurer la connexion hydraulique entre la pompe de filtration et la vanne multivoies du filtre à sable. D’une longueur de 72 cm, il est spécifiquement dimensionné pour les groupes de filtration EDG portant la référence 103461. Le kit comprend les raccords d’extrémité adaptés aux filetages standards des équipements de piscine : un raccord 1″1/2 (un pouce et demi) et un raccord de 50 mm. Ce conduit permet le transfert de l’eau sous pression après son passage dans la pompe, l’acheminant vers la cuve pour le cycle de nettoyage. Sa configuration avec raccords montés facilite l’entretien et le remplacement immédiat en cas de fuite sur le circuit haute pression de la platine.
Composition du kit et Avantages
- Longueur calibrée : 72 cm pour une courbure optimale sans tension sur les sorties de pompe.
- Raccords mixtes : Équipé d’un raccord fileté 1″1/2 et d’un raccord 50 mm pour une adaptation précise sur les entrées/sorties EDG.
- Étanchéité renforcée : Livré avec les bagues de serrage permettant une liaison hermétique entre les composants.
- Compatibilité système : Pièce de rechange pour l’unité de filtration EDG référence 103461.
- Flux hydraulique : Diamètre interne optimisé pour limiter les pertes de charge et maintenir le débit de la pompe.
Conseils d’Installation
Le remplacement du tuyau de liaison doit se faire sur un circuit hors tension et purgé.
Mode opératoire :
- Isolation : Arrêtez la pompe de filtration et fermez les vannes d’aspiration et de refoulement du bassin.
- Démontage : Dévissez les anciens raccords au niveau de la sortie de pompe et de l’entrée « Pump » de la vanne multivoies.
- Positionnement : Présentez le nouveau tuyau en veillant à ce que les joints d’étanchéité soient bien en place à chaque extrémité.
- Serrage : Vissez les raccords à la main. Un serrage manuel ferme est généralement suffisant pour assurer l’étanchéité sans risquer de fendre les filetages en plastique.
Caractéristiques techniques
| Type de produit | Tuyau de liaison haute pression |
|---|---|
| Compatibilité Platine | EDG référence 103461 |
| Longueur totale | 72 cm |
| Type de raccords | 1 x 1″1/2 + 1 x 50 mm |
| Application | Connexion Pompe / Filtre à sable |
Questions fréquentes (FAQ)
Pourquoi mon tuyau de liaison vibre-t-il fortement ?
Des vibrations excessives peuvent indiquer la présence d’air dans le circuit ou un mauvais alignement entre la pompe et le filtre. Vérifiez l’amorçage de votre pompe et assurez-vous que les raccords du tuyau ne sont pas sous une contrainte mécanique trop forte.
Ce tuyau peut-il être utilisé pour l’aspiration ?
Ce modèle est spécifiquement conçu pour la liaison interne d’une platine. Pour l’aspiration depuis le skimmer, il convient d’utiliser des tuyaux sectionnables ou annelés de plus grande longueur.
Avis d’expert
Le tuyau de liaison est la pièce la plus sollicitée mécaniquement car elle subit directement les à-coups de pression au démarrage de la pompe. Sur les platines EDG 103461, il est crucial d’utiliser cette longueur exacte de 72 cm pour éviter que le tuyau ne frotte contre le socle ou la cuve du filtre. Lors du montage, je conseille de vérifier l’état des filetages sur la pompe et la vanne. Si vous constatez une micro-fuite persistante, l’ajout d’une fine couche de graisse silicone sur les joints peut aider à parfaire l’étanchéité sans forcer sur le plastique.
