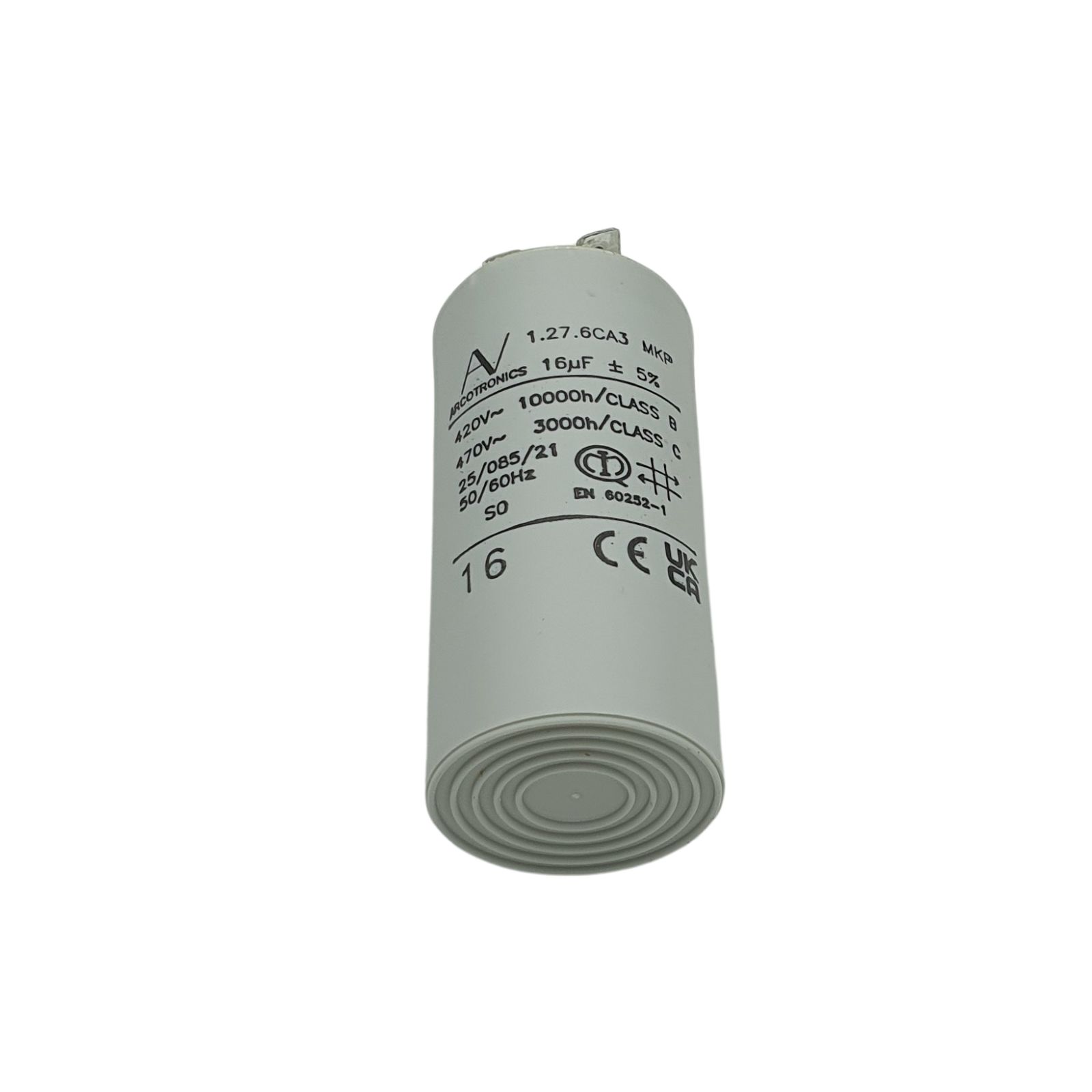

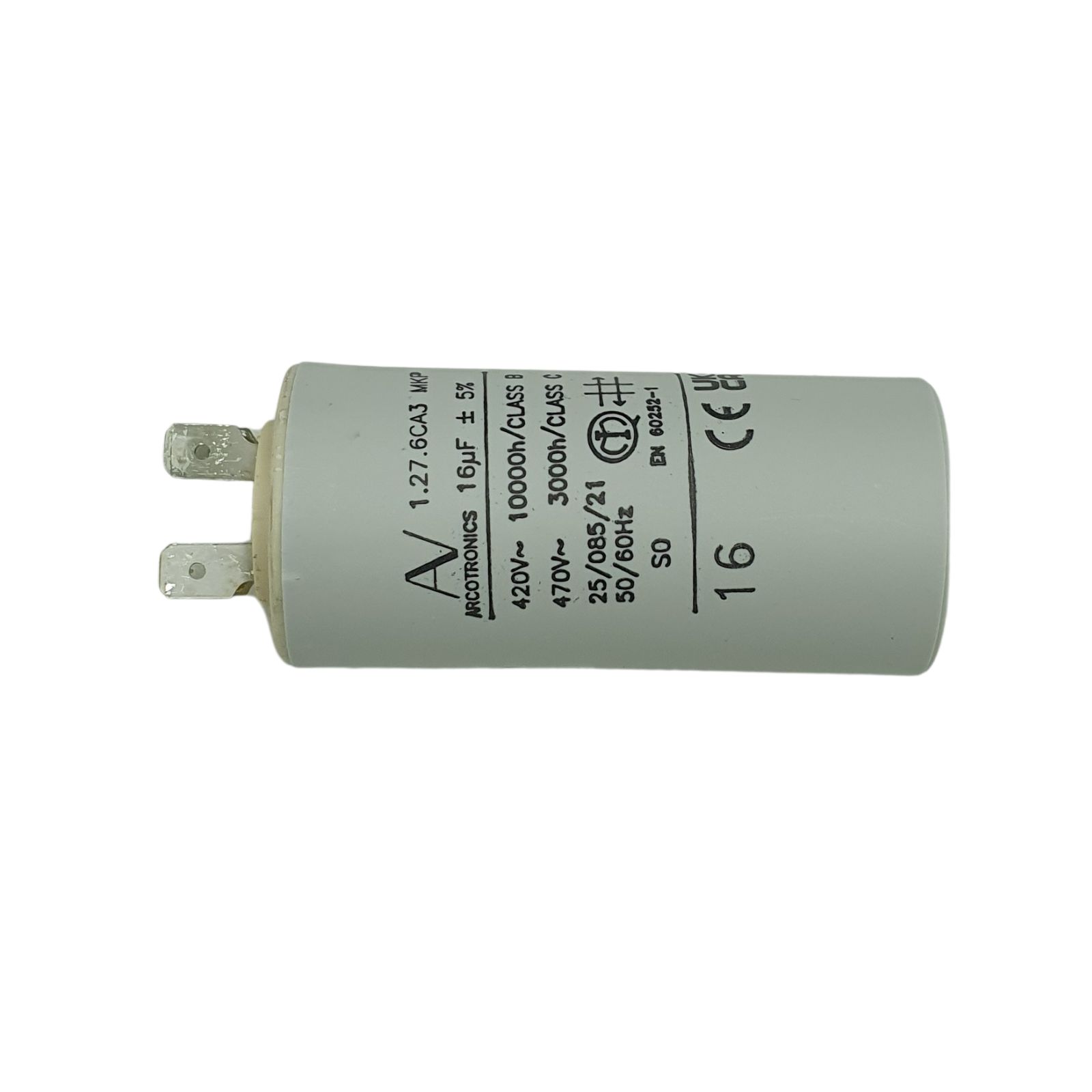

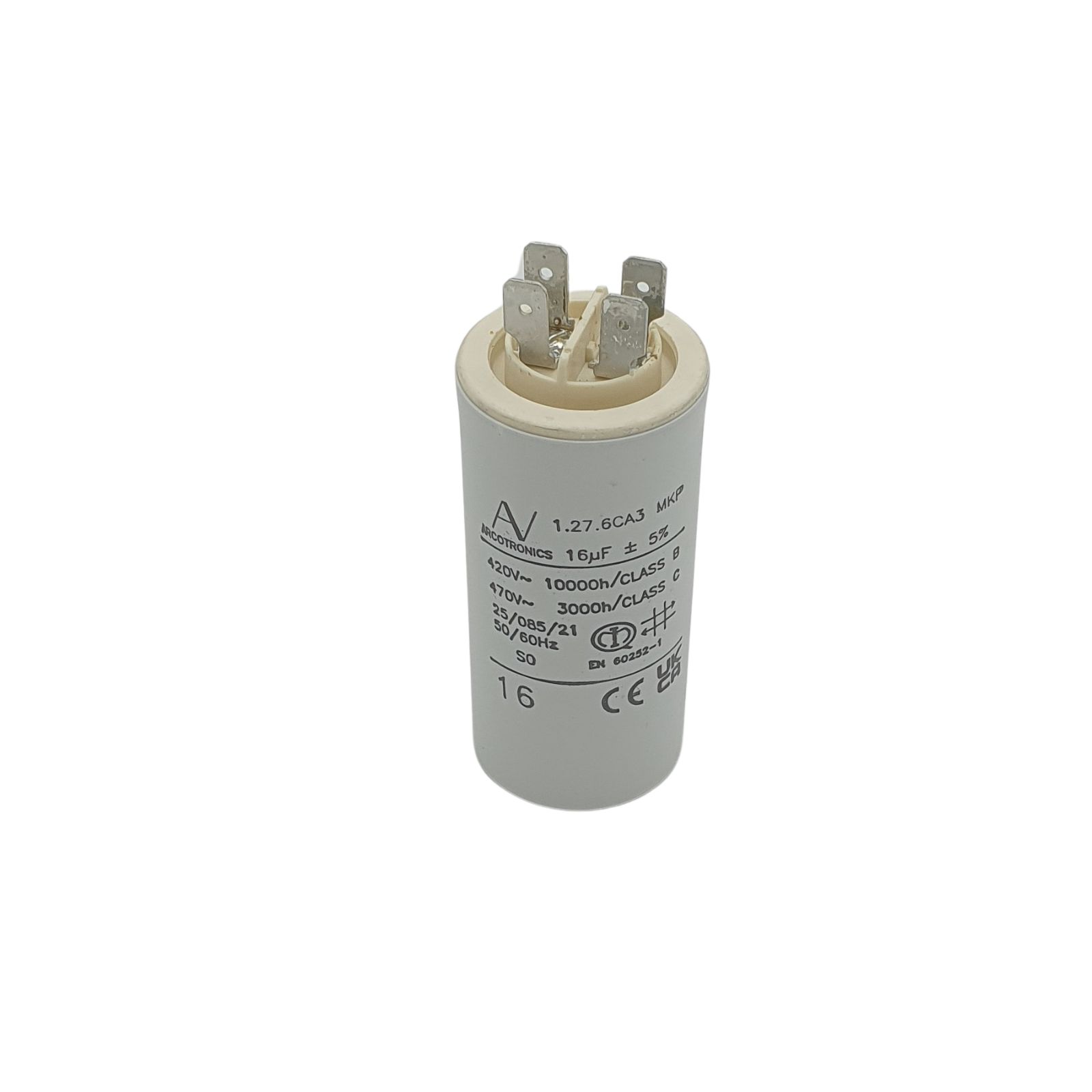

Condensateur 16 μF à Cosses Ø 3,5 pour Pompe DAB EUROPRO/EUROSWIM 1/2 CV : Démarrage Moteur
Repère 23 sur le schéma
Ce condensateur est un composant électrique indispensable au bon fonctionnement des pompes de filtration monophasées DAB EUROPRO et EUROSWIM d’une puissance de 1/2 CV. Sa capacité nominale est de 16 microfarads (16 μF). Il est équipé de cosses de connexion d’un diamètre de 3,5 mm. Le condensateur assure la fonction de démarrage du moteur et/ou son maintien en rotation (déphasage) en créant le champ tournant nécessaire. Un condensateur défectueux est la cause la plus fréquente d’une pompe qui émet un bourdonnement sans démarrer, ou qui fonctionne mal. Le remplacement est crucial pour rétablir la puissance et le démarrage immédiat du moteur.
Pourquoi choisir ce Condensateur 16 μF ?
- Compatibilité exacte : Conçu pour les pompes de filtration DAB EUROPRO et EUROSWIM 1/2 CV (vérifiez la référence).
- Rétablissement de fonction : Permet le démarrage et le maintien de la rotation du moteur monophasé.
- Spécifications précises : Capacité de 16 μF et cosses de 3,5 mm pour une connexion électrique sécurisée.
- Économie : Pièce essentielle et peu coûteuse pour réparer une pompe défaillante.
Caractéristiques techniques
| Type de produit | Condensateur permanent / de démarrage |
|---|---|
| Fonction | Déphasage du courant pour le moteur électrique |
| Compatibilité Pompe | DAB EUROPRO/EUROSWIM 1/2 CV (vérifier les autres puissances) |
| Capacité | 16 μF (Microfarads) |
| Type de Connexion | Cosses de diamètre 3,5 mm |
| Tension Nominale | Généralement 420 ou 470V (AC) |
Conseils d’utilisation et d’installation
Avant toute intervention, coupez l’alimentation électrique de la pompe au disjoncteur et vérifiez l’absence de tension. Le condensateur peut rester chargé ; il est impératif de le décharger en reliant ses deux cosses avec un outil isolé. Repérez les connexions et installez le nouveau condensateur en respectant le branchement. Le condensateur n’a pas de polarité (il est bipolaire), le sens de montage n’a donc pas d’importance, mais les connexions doivent être fermes. Si la pompe ne redémarre pas après le remplacement, la panne peut provenir du moteur lui-même.
Entretien et maintenance
Le condensateur est une pièce passive qui s’use principalement avec la chaleur et le temps. Il n’y a pas d’entretien spécifique. En cas de dysfonctionnement, il doit être remplacé. Lors de l’installation, assurez-vous que le condensateur est bien fixé pour éviter toute vibration excessive qui pourrait réduire sa durée de vie.
Questions fréquentes (FAQ)
Ma pompe bourdonne sans démarrer, est-ce forcément le condensateur ?
C’est la panne la plus fréquente pour ce symptôme. Néanmoins, un blocage de la turbine par un débris ou un problème de roulements peut aussi être en cause.
Puis-je utiliser un condensateur de 18 μF à la place du 16 μF ?
Il est fortement déconseillé d’utiliser une capacité différente de celle recommandée par le fabricant. Une capacité trop forte ou trop faible peut endommager le moteur à long terme.
Comment vérifier si mon condensateur est défectueux ?
Après l’avoir déchargé, vous pouvez mesurer sa capacité avec un multimètre doté de la fonction capacimètre. Si la valeur lue est très éloignée de 16 μF, il est à changer.
À quoi servent les cosses de 3,5 mm ?
Les cosses assurent une connexion rapide et sécurisée aux bornes du moteur. Le diamètre de 3,5 mm est une spécification importante pour la compatibilité.
Avis d’expert
Le remplacement du condensateur 16 μF est une réparation standard pour les pompes DAB 1/2 CV. Il est essentiel d’utiliser la valeur exacte de 16 μF pour ne pas déséquilibrer l’alimentation du moteur. Cette pièce de rechange garantit que votre pompe retrouve son couple de démarrage optimal et une consommation électrique conforme aux spécifications.
