Description

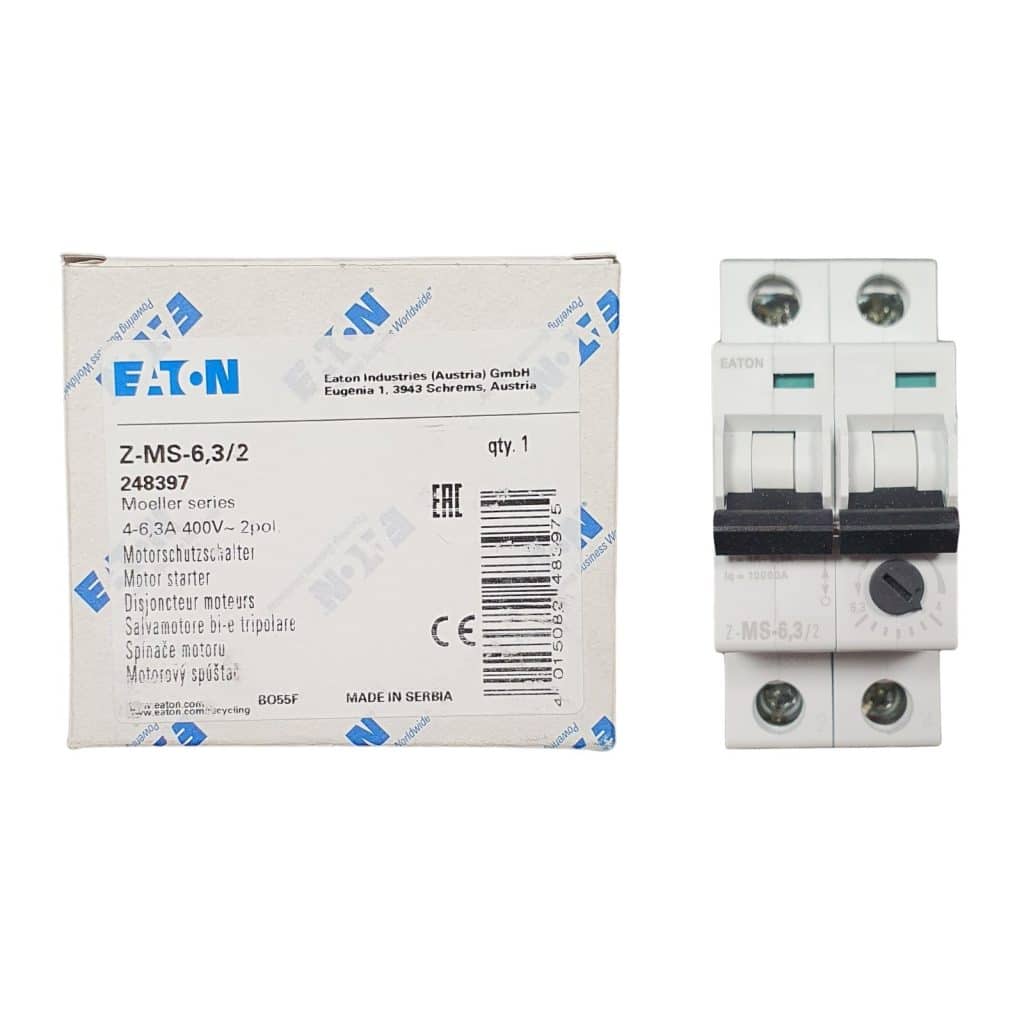

Disjoncteur Moteur Bipolaire Monophasé pour Pompe Piscine – Calibre 4-6,3A – Spécial Coffret Electrique Piscine
Le disjoncteur moteur conçu pour les pompes de filtration de piscine, équipé d’une protection thermique et magnétique, représente une solution idéale pour garantir la sécurité et la performance du moteur associé. Fonctionnant sous une tension monophasée de 230V et configuré en modèle bipolaire, ce dispositif joue un rôle essentiel dans la prévention des surcharges électriques.
Fonction principale du disjoncteur
La fonction principale de ce disjoncteur est d’assurer une protection efficace contre les variations de courant susceptibles de survenir pendant le fonctionnement de la pompe de filtration de la piscine. Grâce à sa double protection thermique et magnétique, il peut réagir rapidement aux fluctuations anormales de température et aux surintensités électriques, garantissant ainsi la sécurité du moteur de la pompe de filtration.
Simple et facile à utiliser
La facilité d’utilisation de ce disjoncteur en fait un choix judicieux pour les propriétaires de piscine soucieux de la sécurité de leur équipement de filtration. Sa capacité à s’ajuster aux besoins spécifiques permet une installation aisée et une gestion personnalisée de la protection électrique. En outre, le modèle bipolaire assure une coupure simultanée des deux pôles, améliorant ainsi l’efficacité de la protection.
Que signifie Bipolaire ?
Le terme “bipolaire” fait référence au type de configuration du disjoncteur. Un disjoncteur bipolaire a deux pôles, ce qui signifie qu’il peut couper simultanément les deux fils ou conducteurs dans un circuit électrique.
En électrique, un pôle se réfère à un chemin de courant. Un disjoncteur bipolaire est souvent utilisé lorsque l’on souhaite couper l’alimentation électrique dans les deux directions du courant. Dans le cas du disjoncteur moteur pour pompes de filtration de piscine, la configuration bipolaire assure une coupure complète et simultanée des deux fils électriques connectés au moteur de la pompe. Cela contribue à renforcer la sécurité électrique en isolant efficacement le moteur de la source d’alimentation.
FAQ Disjoncteur Moteur Pompe Piscine
Comment protéger un moteur monophasé ?
La protection d’un moteur monophasé est essentielle pour assurer sa longévité et son bon fonctionnement. Plusieurs dispositifs peuvent être utilisés pour protéger ce type de moteur :
1. Disjoncteur thermique :
- Fonctionnement : Coupe l’alimentation en cas de surchauffe du moteur.
- Avantages : Simple, économique, efficace contre les surcharges.
- Inconvénients : Ne protège pas contre les courts-circuits, redémarrage manuel.
2. Relais de surcharge :
- Fonctionnement : Protection similaire au disjoncteur thermique, avec des fonctionnalités supplémentaires (protection contre courts-circuits, pertes de phase, redémarrage automatique dans certains cas).
- Avantages : Protection plus complète, redémarrage automatique possible.
- Inconvénients : Plus onéreux, réglages plus précis parfois nécessaires.
3. Fusible thermique :
- Fonctionnement : Élément jetable qui fond en cas de surchauffe, coupant définitivement l’alimentation et nécessitant un remplacement.
- Avantages : Solution économique pour applications simples.
- Inconvénients : Protection moins flexible, remplacement après chaque déclenchement.
4. Protecteur électronique :
- Fonctionnement : Protection la plus sophistiquée, contre surcharges, courts-circuits, pertes de phase, déséquilibres de tension, surchauffes, surveillance d’autres paramètres (vitesse de rotation, courant consommé).
- Avantages : Protection la plus complète, analyse fine des données du moteur.
- Inconvénients : Solution la plus coûteuse, installation et configuration plus complexes.
Quel disjoncteur pour protéger un moteur ?
Le choix d’un disjoncteur adapté à la protection d’un moteur électrique est crucial pour assurer son bon fonctionnement et sa sécurité.
- Moteur monophasé : Disjoncteur bipolaire ou disjoncteur tripolaire avec rebouclage specifique
- Moteur triphasé : Disjoncteur tripolaire
Quel est la fonction du disjoncteur moteur ?
Un disjoncteur moteur est un dispositif de protection électrique conçu pour protéger un moteur électrique contre les dommages causés par les surcharges et les courts-circuits. Il agit comme un interrupteur automatique qui coupe le courant d’alimentation du moteur en cas de problème.
Quelle est le disjoncteur pour un moteur monophasé ?
Pour protéger efficacement un moteur monophasé, il est crucial de choisir le disjoncteur adéquat. Le disjoncteur thermique est couramment utilisés pour ce type de moteur.
Fonctionnement : Ce disjoncteur protège le moteur contre les surcharges thermiques. Il coupe automatiquement l’alimentation lorsque la température du moteur dépasse un seuil prédéfini.
Branchement câblage disjoncteur triphasé ?
1. Préparation du tableau électrique :
- Assurez-vous que le tableau électrique est conforme aux normes de sécurité en vigueur.
- Vérifiez que l’espace disponible est suffisant pour accueillir le disjoncteur triphasé.
- Réalisez les découpes nécessaires dans le tableau pour encastrer le disjoncteur.
2. Raccordement des câbles d’alimentation :
- Identifiez les câbles d’alimentation triphasés
- Dénudez les extrémités des câbles sur une longueur d’environ 1 cm.
- Insérez les conducteurs des câbles dans les bornes correspondantes du disjoncteur en respectant le marquage
- Vérifiez que les conducteurs sont bien serrés dans les bornes à l’aide d’un tournevis.
3. Raccordement des câbles de départ :
- Identifiez les câbles de départ qui alimenteront vos circuits électriques.
- Dénudez les extrémités des câbles de départ sur une longueur d’environ 1 cm.
- Insérez les conducteurs des câbles de départ dans les bornes de sortie du disjoncteur.
- Vérifiez que les conducteurs sont bien serrés dans les bornes à l’aide d’un tournevis.
4. Fixation du disjoncteur :
- Fixez le disjoncteur au tableau électrique à l’aide des vis fournies.
- Assurez-vous que le disjoncteur est bien fixé et stable.
5. Fermeture du tableau et mise sous tension :
- Refermez le couvercle du tableau électrique.
- Remettez l’alimentation électrique au niveau du disjoncteur principal.
- Testez le fonctionnement du disjoncteur en actionnant le bouton d’armement.
Fonctionnement disjoncteur magnéto thermique ?
Un disjoncteur magnétothermique, aussi appelé disjoncteur MT, est un dispositif de protection électrique essentiel pour la sécurité des installations électriques. Il protège les circuits et les appareils contre les surcharges et les courts-circuits. Son fonctionnement repose sur deux principes complémentaires :
1. Protection contre les surcharges (élément thermique) :
Lorsque le courant circulant dans le circuit dépasse un certain seuil (intensité de surcharge), le bilame se courbe sous l’effet de la chaleur.
Cette déformation du bilame déclenche un mécanisme qui ouvre les contacts du disjoncteur, coupant ainsi le courant et protégeant le circuit contre la surchauffe.
Le seuil de déclenchement dépend de l’intensité de la surcharge.
2. Protection contre les courts-circuits (bobine électromagnétique) :
Un court-circuit se produit lorsqu’un fil positif entre en contact avec un fil négatif, créant une circulation de courant incontrôlée et dangereuse. Un danger pour le moteur et les personnes.
En cas de court-circuit, l’augmentation soudaine du courant dans la bobine génère un champ magnétique puissant.
Ce champ magnétique attire un noyau fer doux, qui libère un mécanisme qui ouvre instantanément les contacts du disjoncteur, coupant le courant et limitant les dégâts causés par le court-circuit.
