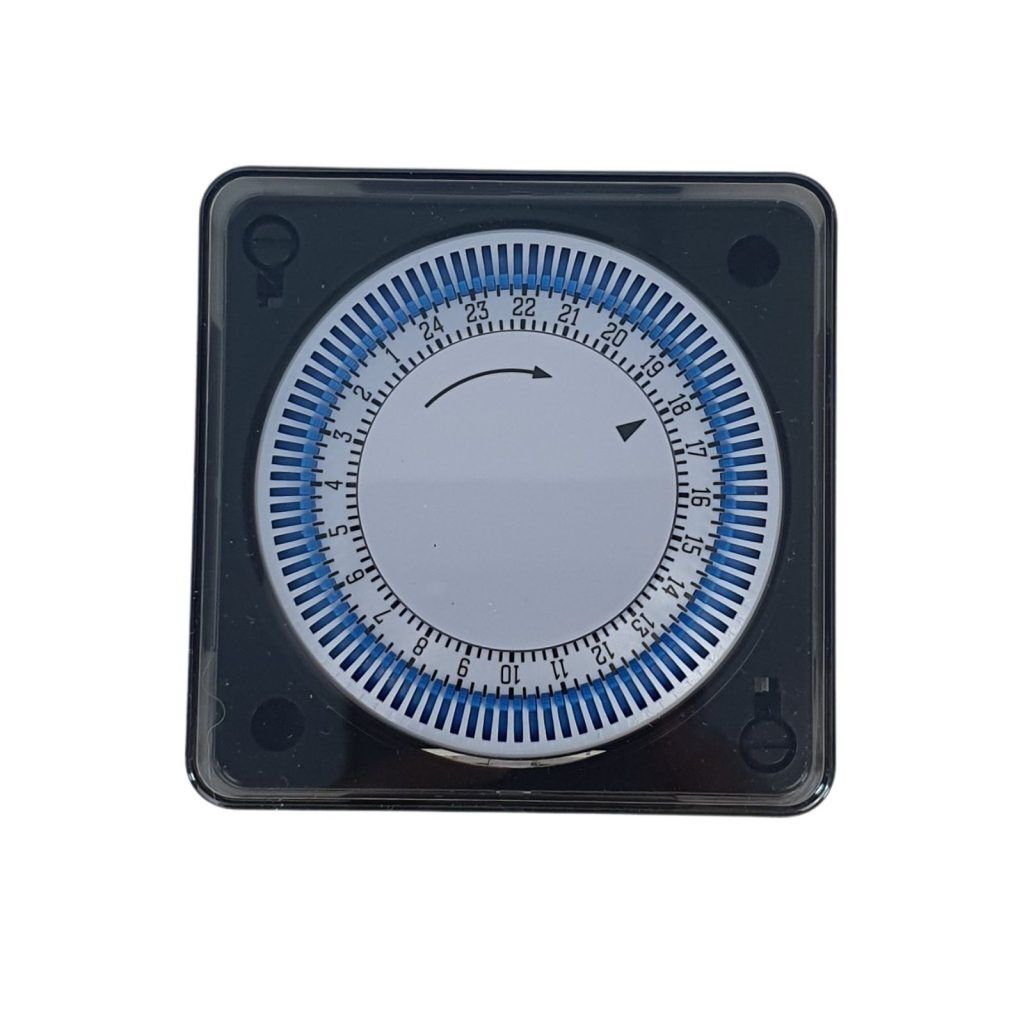

Horloge Piscine Encastrable AHC712 pour Coffret Électrique

L’horloge programmable AHC712 est un module de contrôle analogique conçu pour l’automatisation des cycles de filtration de votre piscine. Ce dispositif encastrable permet une gestion précise du temps de fonctionnement de la pompe sur un cycle de 24 heures. Grâce à son mécanisme à picots escamotables, il offre une programmation visuelle et simple, permettant de diviser la journée en segments de 15 minutes. Compatible avec la majorité des tableaux électriques du marché, cette horloge assure une régularité indispensable au traitement de l’eau, permettant ainsi de maintenir un bassin propre tout en gardant un contrôle direct sur les périodes d’activation électrique.

Spécifications et Configuration Technique

Modèle : AHC712.
Alimentation : 220V AC / 50Hz.
Consommation électrique : 1W.
Capacité de coupure : 15A (charge résistive).
Intervalle de programmation : 15 minutes par picot (96 cycles possibles par jour).
Cycle de fonctionnement : 24 heures.
Type de sortie : Contact sec inverseur (Bornes 3, 4 et 5).

DIMENSIONS DE L’HORLOGE

Fonctionnalités et Modes de Contrôle

Ce programmateur intègre un commutateur manuel à trois positions pour une flexibilité totale lors de l’entretien du bassin.

Mode Automatique (Icône Horloge) : La pompe suit rigoureusement les plages définies par les picots.
Marche Forcée (Position I) : Active la pompe en continu, idéal pour un traitement de choc ou un nettoyage manuel.
Arrêt Total (Position O) : Coupe l’alimentation du circuit commandé, utile lors de la maintenance du filtre.
Programmation intuitive : Poussez les picots vers l’extérieur pour activer la marche et laissez-les vers l’intérieur pour l’arrêt.

Schéma et Instructions de Branchement

Le raccordement s’effectue via cinq terminaux numérotés pour une identification rapide des circuits.

Bornes	Fonction et Raccordement
1 et 2	Alimentation permanente du moteur de l’horloge (220V).
3	Point commun du contact inverseur.
4	Sortie normalement ouverte (fermé en position ON).
5	Sortie normalement fermée (fermé en position OFF).

Questions fréquentes (FAQ)

Comment régler l’heure sur mon horloge AHC712 ?

Tournez le cadran des minutes manuellement dans le sens horaire (suivez la flèche) jusqu’à ce que l’heure actuelle soit alignée avec le repère fixe. Ne tournez jamais le cadran dans le sens inverse pour ne pas endommager les engrenages.

L’horloge s’arrête-t-elle en cas de coupure de courant ?

Oui, ce modèle analogique est synchronisé sur la fréquence du réseau électrique. En cas de coupure, il est nécessaire de remettre l’horloge à l’heure réelle dès le rétablissement de l’électricité.

Avis d’expert

Cette horloge analogique est un classique des coffrets électriques de piscine pour sa simplicité. Pour éviter d’endommager le mécanisme interne, veillez à ne jamais forcer la rotation du cadran dans le sens inverse des aiguilles d’une montre lors de la mise à l’heure. Si vous installez cet appareil pour piloter une pompe de filtration puissante, assurez-vous que l’intensité ne dépasse pas les limites indiquées dans le tableau des spécifications pour garantir un fonctionnement optimal. Mon conseil technique : vérifiez régulièrement la correspondance de l’heure, surtout après des orages ou des travaux sur le réseau. Pour une sécurité accrue, je préconise d’utiliser le contact de l’horloge (bornes 3 et 4) pour piloter la bobine d’un contacteur de puissance plutôt que de brancher la pompe directement sur l’horloge, ce qui préservera les contacts internes sur le long terme.

Comment installer, changer, remplacer et régler une minuterie de filtration programmable piscine ?

Informations complémentaires

Dimensions	7 × 7 × 4 cm

FAQ Horloge Piscine Encastrable pour Coffret Electrique

Notice

Comment optimiser la filtration de ma piscine pour faire des économies?

Optimiser la filtration de votre piscine peut aider à réduire les coûts tout en maintenant une eau propre et saine. Voici quelques conseils pour économiser de l’argent tout en assurant une bonne qualité de l’eau :

Optimisez les heures de filtration : Vous pourriez envisager de réduire ou augmenter le temps pendant lequel la piscine est filtrée chaque jour. Assurez-vous que l’eau reste propre et claire en ajustant progressivement les heures et en surveillant la qualité de l’eau.
Choisissez les bonnes heures : Si l’électricité est facturée à des tarifs différents selon les heures de la journée, optez pour les heures creuses pour faire fonctionner la filtration. Cela peut réduire les coûts énergétiques.
Investissez dans une pompe efficace : Les pompes à vitesse variable ou à vitesse variable sont plus efficaces énergétiquement que les pompes à vitesse unique. Elles peuvent être programmées pour fonctionner à des vitesses plus basses pendant les périodes de filtration légère, ce qui réduit la consommation d’énergie. Vous pouvez également investir dans un régulateur de vitesse pour pompe de filtration.
Utilisez des systèmes de minuterie : Installez des minuteries pour automatiser le fonctionnement de la pompe. Cela vous permettra de régler les heures de filtration en fonction de vos besoins spécifiques.
Nettoyez régulièrement les filtres : Des filtres propres permettent à la pompe de fonctionner plus efficacement, ce qui peut réduire la durée nécessaire pour maintenir l’eau propre.
Privilégiez la couverture : Utilisez une bâche de piscine lorsque la piscine n’est pas utilisée. Cela peut aider à réduire l’évaporation de l’eau, la perte de chaleur et la quantité de débris entrant dans l’eau, ce qui signifie moins de travail pour la pompe. Utilisez notre configurateur de couverture sur mesure pour une adaptabilité parfaite !
Surveillez la chimie de l’eau : Maintenez l’équilibre chimique de l’eau (pH, taux de chlore, TAC etc.) pour éviter la croissance excessive d’algues et de bactéries. Cela peut réduire la fréquence nécessaire de filtration intense.
Entretien régulier : Effectuez un entretien régulier de votre piscine en nettoyant les surfaces et en retirant les débris pour éviter que les filtres ne se bouchent rapidement.

Quelles sont les meilleures heures pour filtrer une piscine ?

Les meilleures heures pour filtrer une piscine dépendent de plusieurs facteurs:

La température de l’eau:
- Plus l’eau est chaude, plus la filtration doit être longue.
- En été, il est conseillé de filtrer la piscine entre 8h et 12h et entre 16h et 20h, pendant les heures les plus chaudes de la journée.
- En hiver, la filtration peut être réduite à 2 à 4 heures par jour.
La fréquentation de la piscine:
- Si la piscine est utilisée quotidiennement, il est conseillé de la filtrer plus longtemps.
- Si la piscine est utilisée occasionnellement, une filtration de 4 à 6 heures par jour peut être suffisante.
Le type de filtre:
- Le temps de filtration nécessaire dépend du type de filtre et de sa puissance.
- Consultez le manuel d’utilisation de votre filtre pour connaître la durée de filtration recommandée.

En général, il est conseillé de filtrer la piscine pendant 8 à 12 heures par jour en été et 2 à 4 heures par jour en hiver.

Voici quelques autres conseils pour filtrer votre piscine:

Répartissez la filtration en deux cycles: Cela permet de garantir une meilleure circulation de l’eau et une filtration plus efficace.
Filtrez après la baignade: Cela permet d’éliminer les impuretés et les bactéries apportées par les baigneurs.
Nettoyez régulièrement le filtre: Un filtre propre est plus efficace et permet de prolonger la durée de vie de la pompe.
Surveillez la pression du filtre: Une pression trop élevée peut indiquer un filtre colmaté.

Pourquoi ne pas filtrer sa piscine la nuit ?

Il est préférable de filtrer sa piscine pendant la journée, aux heures les plus chaudes. C’est à ce moment là que le développement de micros organismes est le plus probable !

Comment programmer horloge de pompe piscine ?

La programmation de l’horloge de votre piscine dépend du type d’horloge que vous possédez.

Voici les étapes générales pour programmer une horloge de piscine:

1. Identifier le type d’horloge:

Horloge analogique: Elle se programme généralement en tournant des molettes ou en appuyant sur des boutons.
Horloge digitale: Elle se programme généralement à l’aide de boutons poussoirs.

2. Localiser le bouton de programmation:

Le bouton de programmation se trouve généralement sur le devant de l’horloge.
Il peut être protégé par un couvercle qu’il faut retirer avant de pouvoir l’utiliser.

3. Programmer l’heure de début et de fin de filtration:

Appuyez sur le bouton de programmation.
Utilisez les boutons poussoirs pour entrer l’heure de début de filtration.
Appuyez à nouveau sur le bouton de programmation.
Utilisez les boutons poussoirs pour entrer l’heure de fin de filtration.

4. Confirmer la programmation:

Appuyez sur un bouton de confirmation pour enregistrer la programmation.

Conseils:

Consultez le manuel d’utilisation de votre horloge pour obtenir des instructions plus précises.

Comment brancher horloge piscine ?

Le branchement d’une horloge de piscine dépend du type d’horloge et du coffret électrique de votre piscine.

Voici les étapes générales pour brancher une horloge de piscine:

1. Couper l’alimentation électrique de la piscine:

Avant de commencer, il est important de couper l’alimentation électrique de la piscine au niveau du disjoncteur.
Ceci permet d’éviter tout risque de choc électrique.

2. Identifier les fils de l’horloge:

L’horloge de piscine aura généralement deux fils: un fil d’alimentation et un fil de sortie.
Le fil d’alimentation est généralement noir ou marron.
Le fil de sortie est généralement bleu ou blanc.

3. Identifier les bornes de l’horloge:

L’horloge de piscine aura généralement deux bornes: une borne d’alimentation et une borne de sortie.
La borne d’alimentation est généralement marquée « L » ou « Phase ».
La borne de sortie est généralement marquée « N » ou « Neutre ».

4. Brancher les fils de l’horloge:

Branchez le fil d’alimentation de l’horloge à la borne d’alimentation du coffret électrique.
Branchez le fil de sortie de l’horloge à la borne de sortie du coffret électrique.

5. Remettre l’alimentation électrique de la piscine:

Remettez l’alimentation électrique de la piscine au niveau du disjoncteur.
Vérifiez que l’horloge fonctionne correctement.
