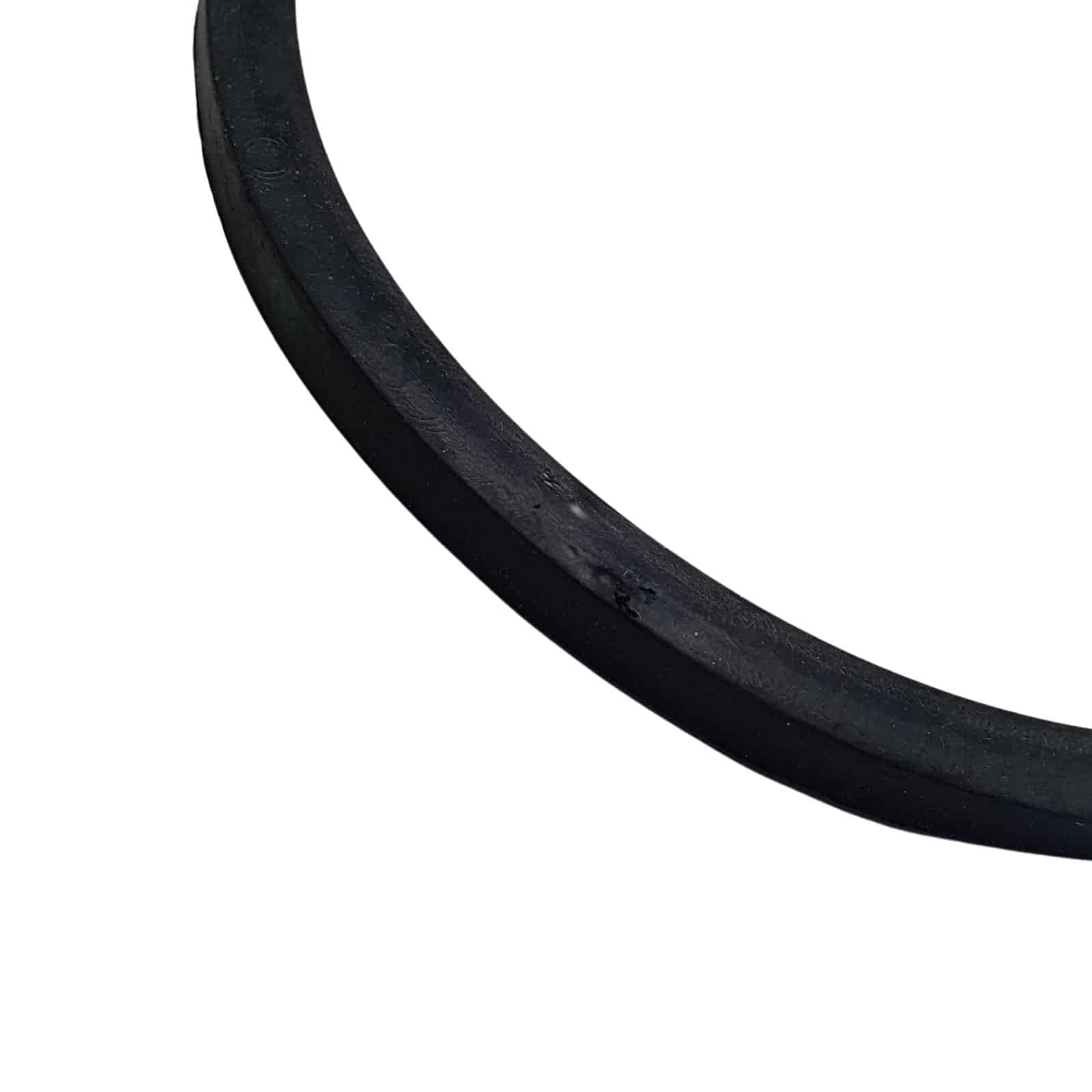

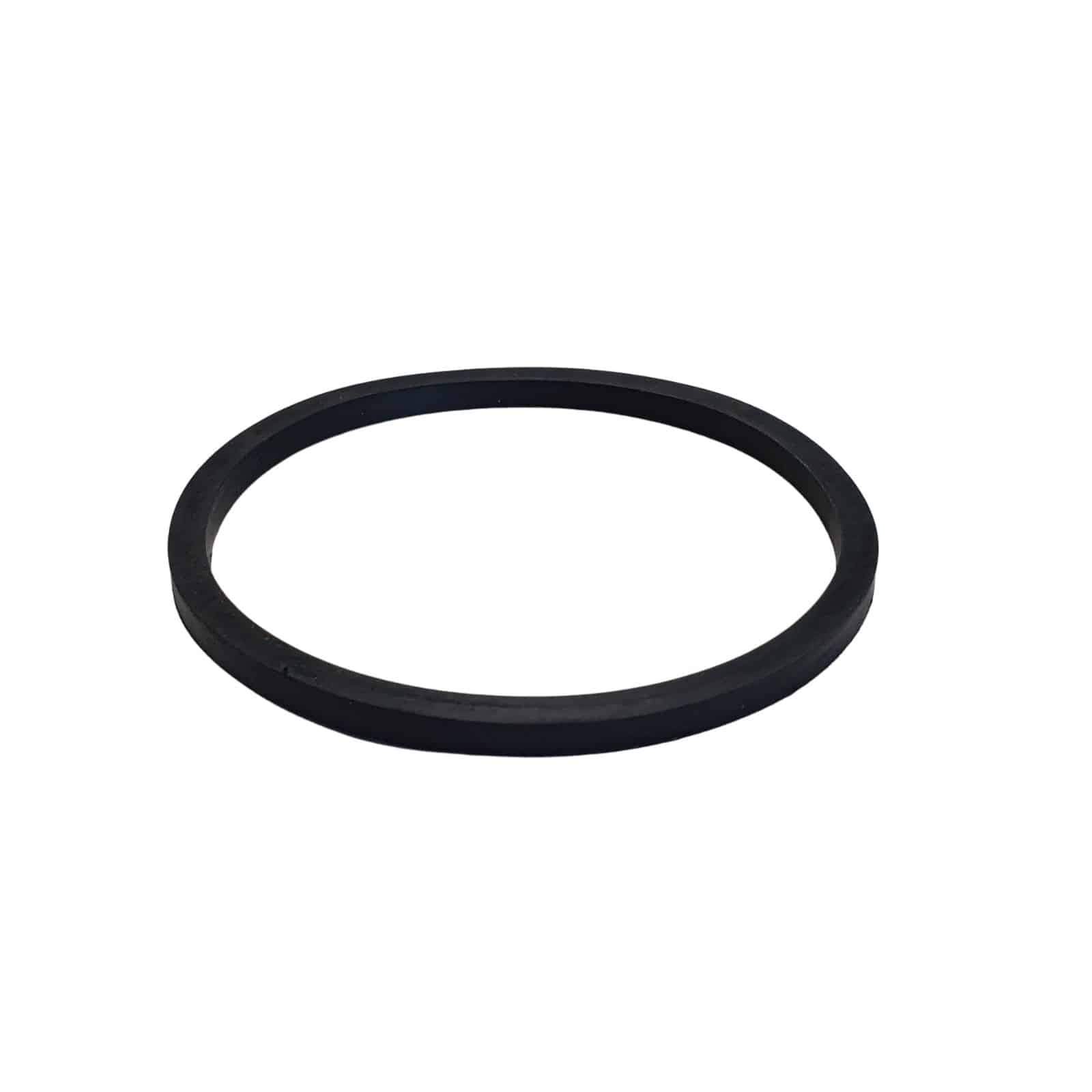

Joint Carré pour Couvercle de Pompe EDG Aqualux – Ø Int. 102 mm
Ce joint à section carrée est une pièce détachée spécifique conçue pour assurer l’étanchéité du couvercle de préfiltre sur les pompes de piscine Aqualux, modèles EDG 100517 et 100518. Avec un diamètre intérieur de 102 mm et des dimensions de section de 5,8 x 5,9 mm, il permet une fermeture hermétique entre le corps de la pompe et son couvercle. Cette étanchéité est primordiale pour maintenir la dépression nécessaire à l’aspiration de l’eau et pour éviter les prises d’air qui pourraient désamorcer le système de filtration. Comme ces modèles de pompes ont été équipés de différents types de joints au fil du temps (torique, à lèvre ou carré), il est important de vérifier la forme de votre joint actuel avant de procéder au remplacement.
Repère 51 sur le schéma
Caractéristiques et Compatibilité
- Compatibilité spécifique : Conçu pour les pompes de piscine Aqualux EDG 100517 et 100518.
- Profil carré : Section de 5,8 x 5,9 mm adaptée aux gorges de couvercle spécifiques.
- Dimensions précises : Diamètre intérieur de 102 mm pour un ajustement exact sur le corps de préfiltre.
- Fonction d’étanchéité : Empêche les fuites d’eau et les entrées d’air au niveau du couvercle.
- Matériau : Élastomère résistant aux produits chimiques de traitement de l’eau.
Importance du choix du bon profil
La pompe EDG a connu plusieurs évolutions techniques concernant son système d’étanchéité supérieur.
- Vérification préalable : Il existe trois variantes de joints (torique, à lèvre et carré) pour les mêmes références de pompes.
- Identification : Un joint carré présente des faces plates, contrairement au joint torique qui est parfaitement rond.
- Étanchéité optimisée : L’utilisation du bon profil garantit une surface de contact maximale entre le couvercle et la cuve.
- Maintenance : Le remplacement de ce joint est conseillé dès l’apparition de bulles d’air dans le panier de préfiltre.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Forme du joint | Carré |
| Dimensions de section | 5,8 x 5,9 mm |
| Diamètre intérieur | 102 mm |
| Compatibilité Pompes | Aqualux EDG 100517 – 100518 |
| Usage | Étanchéité couvercle préfiltre |
Questions fréquentes (FAQ)
Comment savoir si j’ai besoin d’un joint carré ou torique ?
Retirez votre joint actuel et observez sa section : si elle est plate sur les côtés, c’est un joint carré. Si elle est parfaitement circulaire, il s’agit d’un joint torique. Les deux ne sont pas interchangeables car la gorge du couvercle est taillée spécifiquement pour l’un ou l’autre.
Pourquoi de l’air entre dans ma pompe malgré un joint neuf ?
Vérifiez que la gorge du couvercle et le plan de joint sur la pompe sont parfaitement propres. Un seul grain de sable peut créer une prise d’air. Assurez-vous également que le couvercle n’est pas fissuré.
Avis d’expert
La particularité des pompes EDG 100517 et 100518 est d’avoir utilisé trois types de joints différents durant leur commercialisation. Avant de commander, je vous conseille vivement de mesurer votre ancien joint au pied à coulisse. Le modèle carré de 102 mm nécessite une attention particulière lors de la pose : il doit être inséré bien à plat dans sa gorge, sans torsion. Pour faciliter l’étanchéité et les futurs démontages, appliquez une fine couche de graisse silicone sur les faces du joint. Cela permet à l’élastomère de mieux glisser lors du verrouillage du couvercle et évite qu’il ne s’écrase de manière irrégulière. Un joint carré bien entretenu offre une excellente surface de compression, indispensable pour un amorçage rapide de votre filtration.
