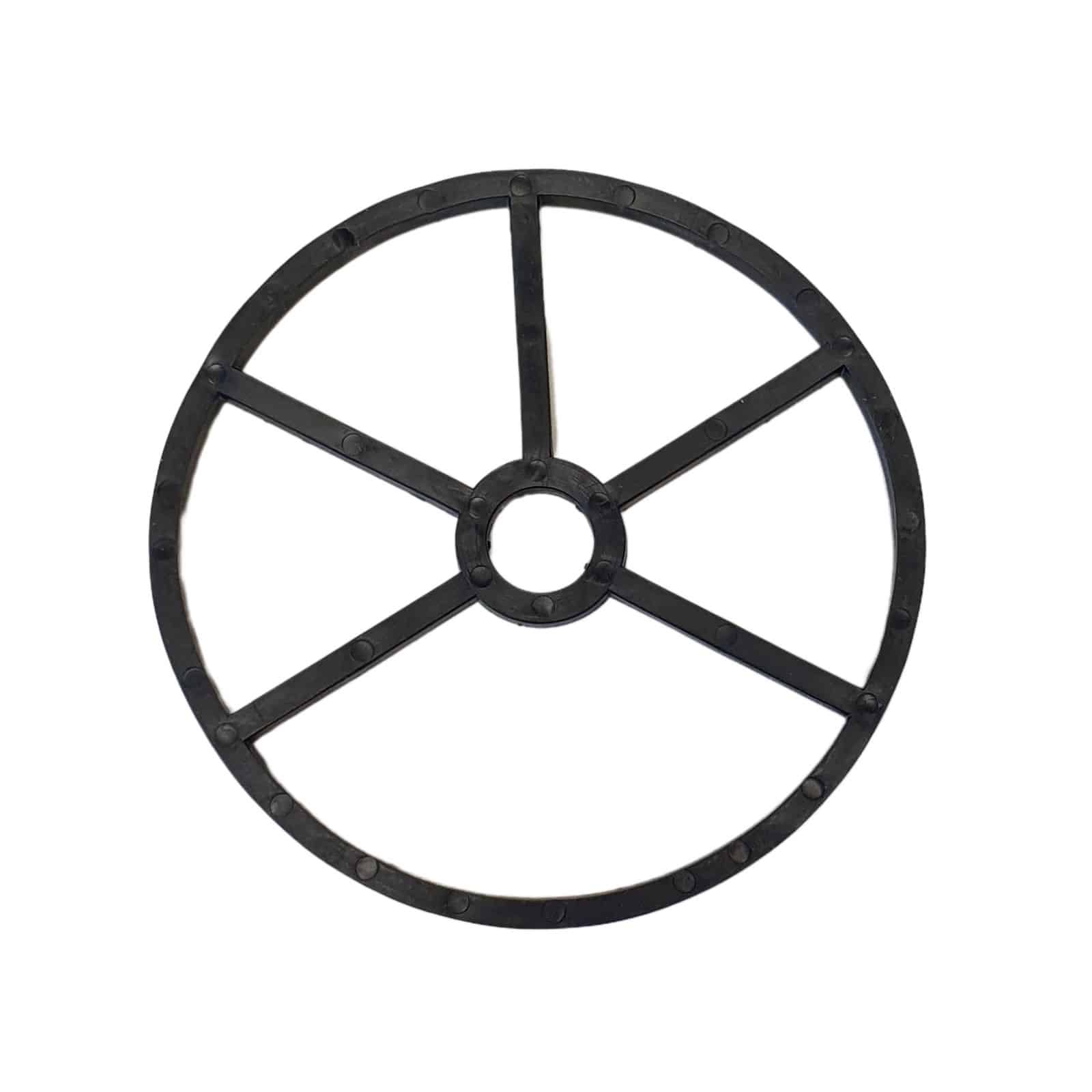

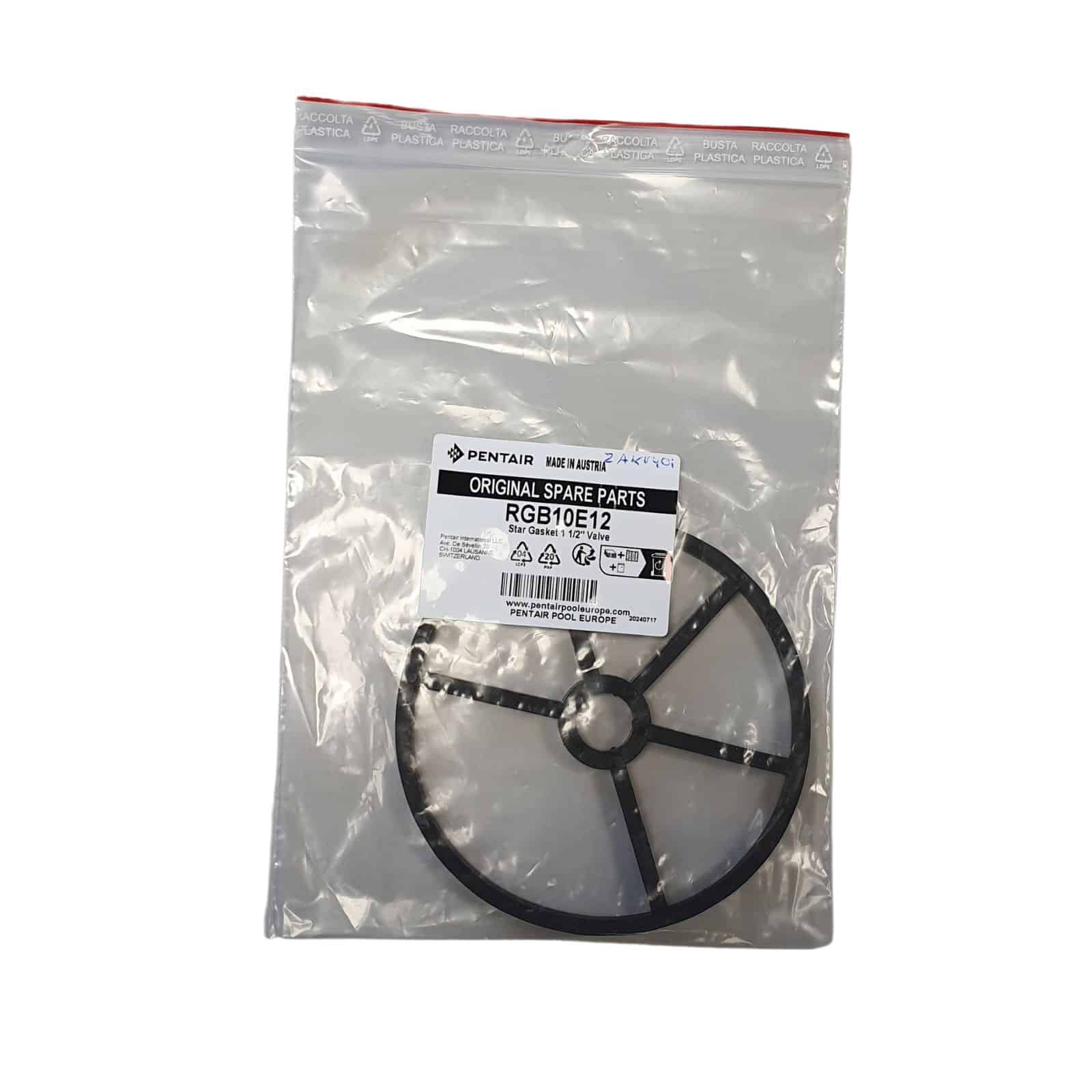

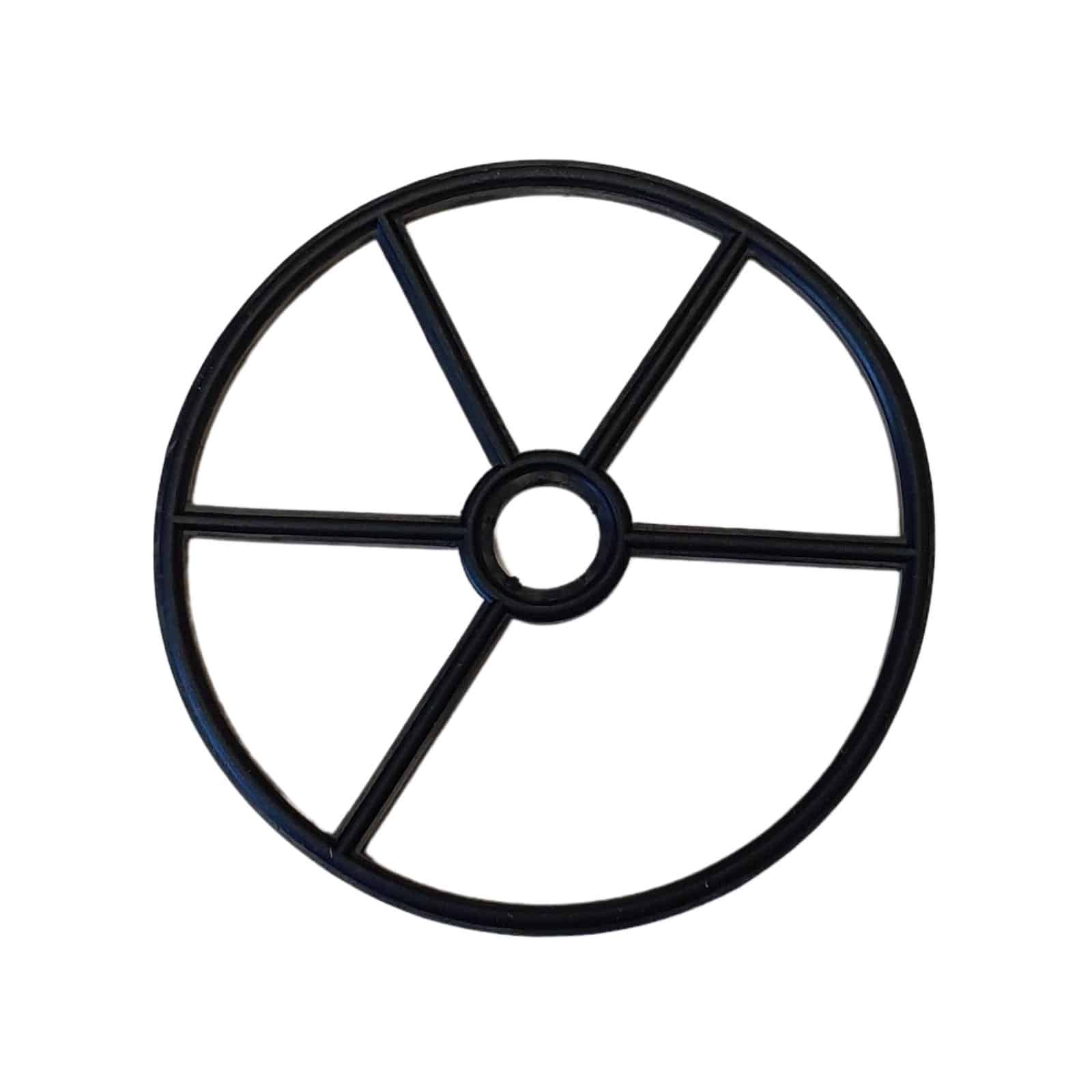

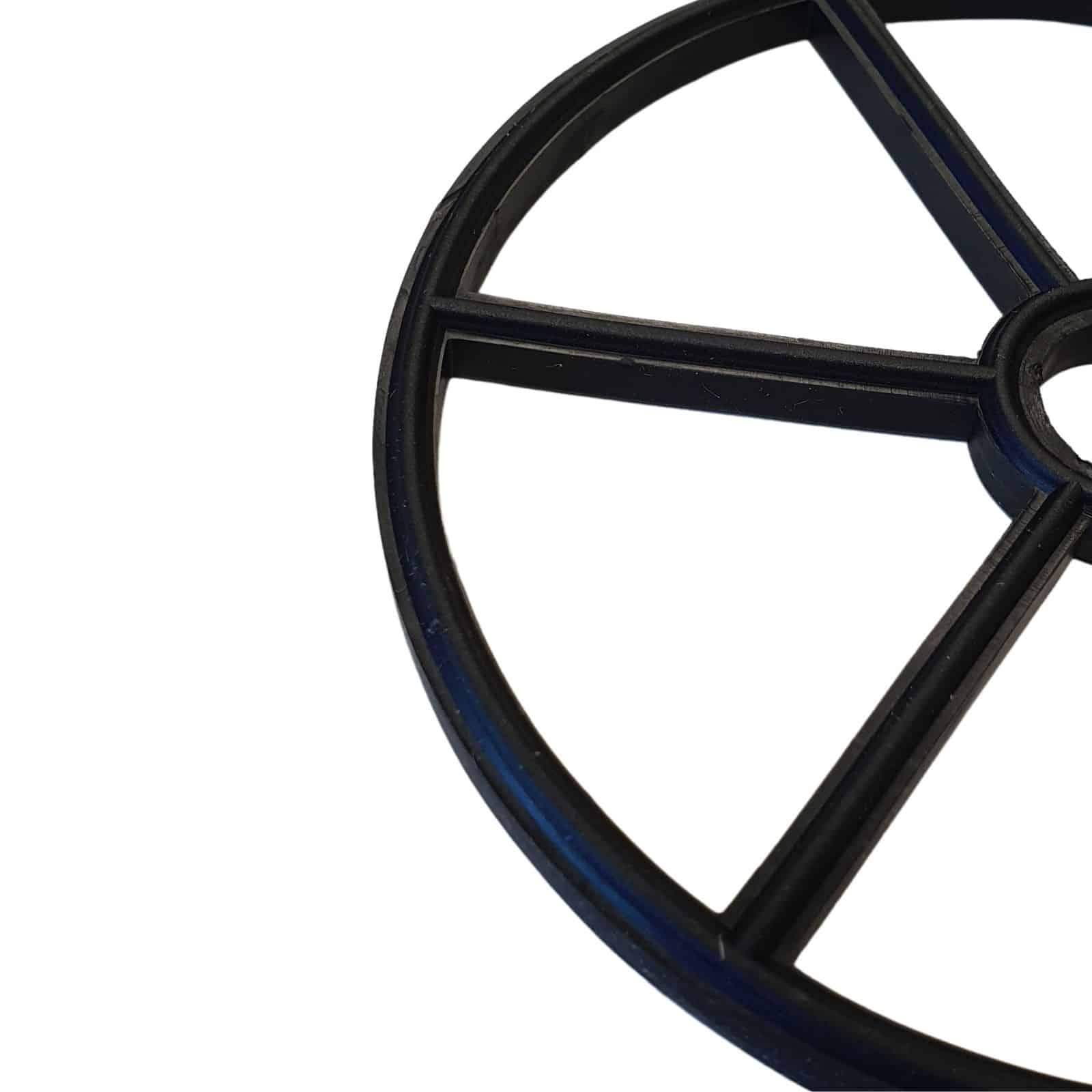

Joint Étoile 5 Branches 1″1/2 pour Vanne Multivoie de Filtre PENTAIR TRITON
Repère 12 sur le schéma
VUE SCHEMA ECLATE FILTRE VANNES DE FILTRES À SABLE
Le joint étoile, également connu sous le nom de joint de fond de vanne ou joint diffuseur, est une pièce de maintenance essentielle située à l’intérieur de la vanne multivoie de votre filtre à sable PENTAIR TRITON. Ce modèle spécifique est un joint à 5 branches et est compatible avec les vannes conçues pour un raccordement de 1 1/2 pouce (1″1/2), une taille courante pour les systèmes de filtration résidentiels.
Fonctionnement et Étanchéité Interne
La fonction principale du joint étoile est de garantir l’étanchéité parfaite entre les différents orifices internes de la vanne. Lorsque vous changez la position de la poignée (Filtration, Contre-lavage, Rinçage, etc.), le boisseau de la vanne tourne sur ce joint. Si le joint est usé, durci, craquelé ou déformé, l’eau peut circuler entre deux positions (par exemple, de la filtration vers l’égout ou du rinçage vers la piscine), ce qui se traduit par une perte d’eau et une filtration inefficace.
Symptômes de Défaillance et Remplacement
Le symptôme le plus fréquent d’un joint étoile défectueux est la présence continue d’eau s’écoulant par la ligne d’égout (waste) même lorsque la vanne est positionnée sur “Filtration”. Le remplacement de ce joint est une opération courante de maintenance. Il est crucial d’utiliser une pièce de rechange spécifiquement conçue avec le bon nombre de branches (ici 5) et la bonne taille pour assurer un montage précis et une étanchéité restaurée de votre vanne PENTAIR TRITON 1″1/2. L’application d’un lubrifiant au silicone adapté est recommandée lors de l’installation du nouveau joint pour garantir sa longévité.
