Réglage du point de consigne par bouton poussoir sur une plage adaptée (7.2 à 7.4)
Fournie avec :
2 m de tube d’aspiration
+ 2 m de tube de refoulement
+ crépine
+ injecteur
+ sonde
+ solution tampon Colliers de prise en charge à prévoir en sus
Caractéristiques techniques
Type de corps péristaltique avec Débit de 0.8 l/h à 1 bar
Régulation proportionnelle
Point de consigne réglable entre 7,2 et7,4 u Mesure pH
Raccordement sonde prise BNC
Sonde calibrage automatique pH 7 et indication si défaut
Alimentation 230VAC mono – 50Hz – 3,5W
Matière tube interne santoprène
Matière clapet injection viton – polypropylène
Matière porte galet polybutilène
Matière galet delrin auto lubrifiant
Dimensions hors tout (mm) 128 x 85 x 105
Poids 1kg
Garantie
1 an hors pièces d’usure (tubes et sondes)

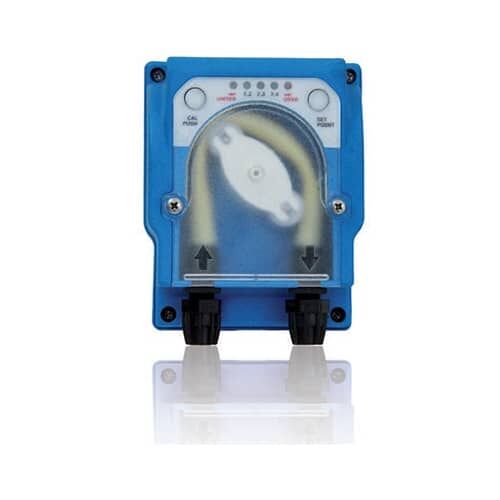

Gardez votre piscine limpide et saine toute l’année grâce à la Pompe Doseuse Régulateur pH Piscine.
Ce système intelligent surveille et ajuste automatiquement le niveau de pH de votre bassin, vous évitant ainsi les tracas des tests et des ajustements manuels fastidieux.
Fonctionnalités:
Régulation précise du pH: Maintenez un pH optimal entre 7,2 et 7,4 pour une eau confortable et sans danger pour la baignade.
Système automatisé: Profitez d’une gestion simplifiée du pH sans interventions manuelles fréquentes.
Installation facile: La pompe s’installe aisément sur votre système de filtration existant.
Offrez-vous la tranquillité d’esprit et le confort d’une eau de piscine saine toute la saison avec la Pompe Doseuse Régulateur pH Piscine.
Avantages du produit :
Silencieuse : Pas de mouvement mécanique brusque, le tuyau est simplement compressé par le galet pour injecter le liquide qu’il contient. Fonctionnement discret et sans nuisances sonores.
Economique : Sa conception simple et ses pièces d’usure peu coûteuses en font un produit économique à l’achat comme à l’entretien.
Précise : La régulation proportionnelle intégrée ralentit la vitesse d’injection à l’approche du point de consigne, garantissant un ajustement optimal du pH.
Simple d’utilisation : La sonde s’étalonne automatiquement et un bouton poussoir permet de régler facilement le point de consigne entre les valeurs standard de pH 7,2 et 7,4.
Encombrement minimal : Son format compact de 128 x 85 x 105 mm assure un positionnement aisé dans tous les locaux techniques, même les plus exigus.
Anti-siphon : Grâce au galet exerçant une pression constante sur le tuyau, aucun risque d’effet siphon n’est à craindre.
Sécurité anti-surchauffe : Pas de risque de surchauffe en cas de manque de produit dans le réservoir.
Fonctionnement : Comment fonctionne la pompe Doseco pH dans le traitement automatique de ma piscine ?
La sonde analyse en continu la valeur pH de l’eau, l’installateur fixe la valeur souhaitée (consigne). Ces informations sont ensuite gérées par le régulateur proportionnel autorisant ou non la rotation du galet qui permet d’injecter la solution adéquate afin d’équilibrer l’eau du bassin.
Le principe de la péristaltique
La pompe doseuse péristaltique Doseco pH fonctionne sur le principe de la péristaltique, qui est un processus de compression et de relaxation. Lors de son fonctionnement, un tube est comprimé par un galet, créant une zone de basse pression derrière lui. Ceci permet l’aspiration du produit à doser (comme un correcteur de pH) depuis son contenant. Lorsque le galet avance, le produit est poussé vers la sortie, assurant ainsi le dosage précis.
Le système de régulation intégré
La particularité de cette pompe réside dans son système de régulation intégré. En effet, elle est équipée d’une sonde qui mesure en continu le pH de l’eau de votre piscine. Si le niveau de pH détecté s’écarte de la plage idéale prédéfinie, la pompe doseuse intervient automatiquement pour rectifier le pH en injectant le produit adapté. L’ensemble du processus est automatisé, assurant ainsi une régulation constante et précise du pH de votre piscine.
Fixation : Monter la pompe à l’horizontale (entraxe fixation 53 mm) à l’aide d’un niveau à bulle, la tolérance est de + / – 15° pour la verticale. Ne pas installer la pompe au dessus du bac de produit liquide (vapeurs corrosives) Monter la pompe dans un local aéré et tempéré (0-45°C) facile d’accès et loin de toutes sources de chaleur directes, au maximum à 1.5m au-dessus du niveau bas du produit à doser .
Branchement hydraulique : Il doit intervenir (sonde, injection) sur de l’eau propre filtrée en sortie de filtre vers le refoulement sur une partie droite où l’écoulement n’est pas perturbé.
Mettre en place les colliers de prise en charge (non fournis) sonde et injection dans la canalisation à 0.5 m de distance mini l’un de l’autre. (Sonde en amont et injection en aval de la canalisation de refoulement). Obturer avec une pièce, un capuchon ou une sonde usagée si la canalisation est en eau. Dans tous les cas ne placer la sonde que si l’eau est parfaitement filtrée.
Les tuyaux devront être attachés en laissant un jeu et des rayons de courbures suffisants afin d’éviter toutes dégradations dues aux impulsions (usure par frottement, pour cette raison la mise en place sous gaine du tuyau refoulement est à proscrire)
Aspiration : Connecter le tuyau souple d’aspiration à la crépine. Dévisser la douille, introduire en poussant-tournant le tuyau sur le téton, bloquer en serrant la douille. Positionner cet ensemble au fond du bac doseur La crépine doit être suspendue en position verticale au fond du
bac de stockage. Connecter l’autre extrémité du tuyau souple à l’aspiration de la pompe 1 (partie inférieure gauche) en vérifiant l’absence de capuchon.
Refoulement : Mettre en place l’injecteur sur le collier de prise en charge (non fourni) en utilisant du téflon. Connecter le tuyau souple à l’injecteur. Dévisser la douille, introduire en poussant-tournant le tuyau sur le téton 3, bloquer en serrant la douille 4 Connecter l’autre extrémité du tuyau rigide au refoulement de la pompe (partie inférieure droite) 2 en vérifiant l’absence de capuchon.
Alimentation électrique : L’ensemble de l’installation électrique doit être conforme aux normes locales en vigueur (NF C 15-100 en France) en particulier pour la mise à la terre et la protection différentielle 30mA. Vérifier la compatibilité entre les données électriques indiquées sur l’étiquette argentée de la pompe et le réseau électrique présent.
Branchement électrique : Alimentation électrique : 230V AC 50/60 Hz. Protéger le circuit d’alimentation par une protection différentielle 30mA. Connecter la fiche BNC de la sonde. Installer une prise femelle au mur, cette prise sera protégée par un disjoncteur ou un fusible 2A. Elle sera asservie au fonctionnement de la pompe filtration qui alimente le réseau hydraulique sur lequel la sonde et l’injecteur sont installés Pour ce faire, faites passer la phase d’alimentation de cette prise par 2 contacts libres (1 en haut, 1 en bas) du contacteur de la pompe filtration. S’il ne reste pas de contacts libres (pompe en triphasé ou autre appareillage asservi) installer un contacteur supplémentaire en reliant les bornes A1 entre elles et A2 entre elles.
! IMPERATIF ! La pompe ne doit injecter que lorsque de l’eau circule dans la canalisation. Connecter la prise mâle moulée sur la prise femelle asservie à filtration
Sonde : Ne pas mettre en place la sonde tant que l’eau n’est pas correctement filtrée afin d’éviter toute altération prématurée. Mettre en place la sonde sur le collier de prise en charge à mi hauteur dans le tuyau.
Comment choisir une pompe doseuse ?
Pour choisir une pompe doseuse, plusieurs critères doivent être pris en considération.
Premièrement, il faut regarder le volume d’eau à traiter par votre piscine. Une pompe qui n’est pas adaptée à la taille de votre bassin ne sera pas efficace.
Deuxièmement, il est essentiel de prendre en compte le type de piscine que vous avez. Certaines pompes sont plus adaptées à des piscines intérieures, d’autres à des piscines extérieures.
Troisièmement, regardez attentivement les spécifications techniques de la pompe. Cela peut inclure sa puissance, sa capacité d’injection, et d’autres facteurs importants.
Enfin, le matériau de la pompe est également à prendre en compte. Certaines pompes sont plus résistantes aux produits chimiques, aux UV ou à la corrosion.
