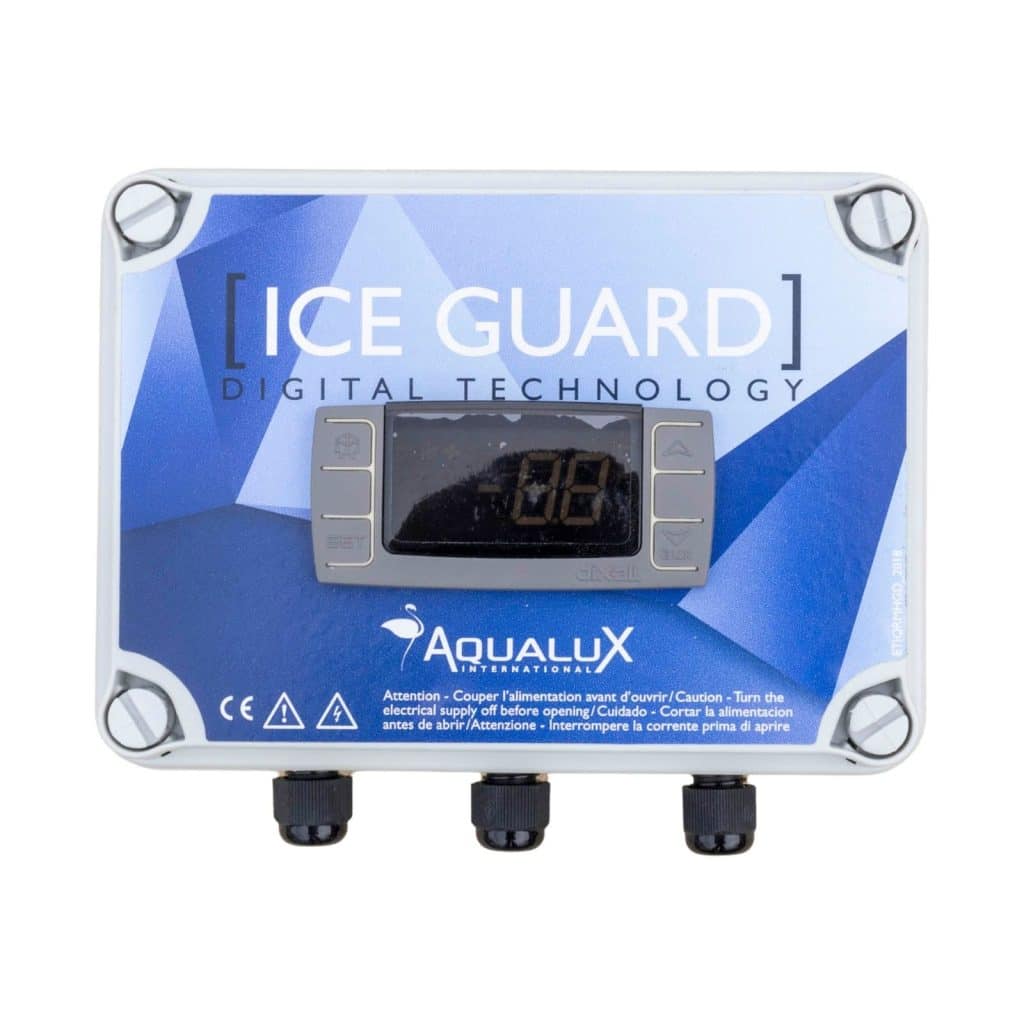

Relais de Mise Hors Gel Digital AQURMHGD pour Piscine
Le relais de mise hors gel digital est un dispositif de contrôle thermique conçu pour automatiser la protection des installations hydrauliques de piscine durant la période hivernale. Son rôle est de déclencher la pompe de filtration dès que la température ambiante atteint un seuil critique, évitant ainsi la stagnation et la formation de glace dans les canalisations et les équipements. Équipé d’un thermostat digital et d’une sonde de précision NTC, ce boîtier permet un suivi en temps réel de la température extérieure via un affichage LCD rétroéclairé. Son intégration au coffret électrique de la piscine permet de forcer le fonctionnement de la pompe sans intervention manuelle, assurant une gestion réactive face aux variations climatiques brusques.
Fonctionnalités et Précision

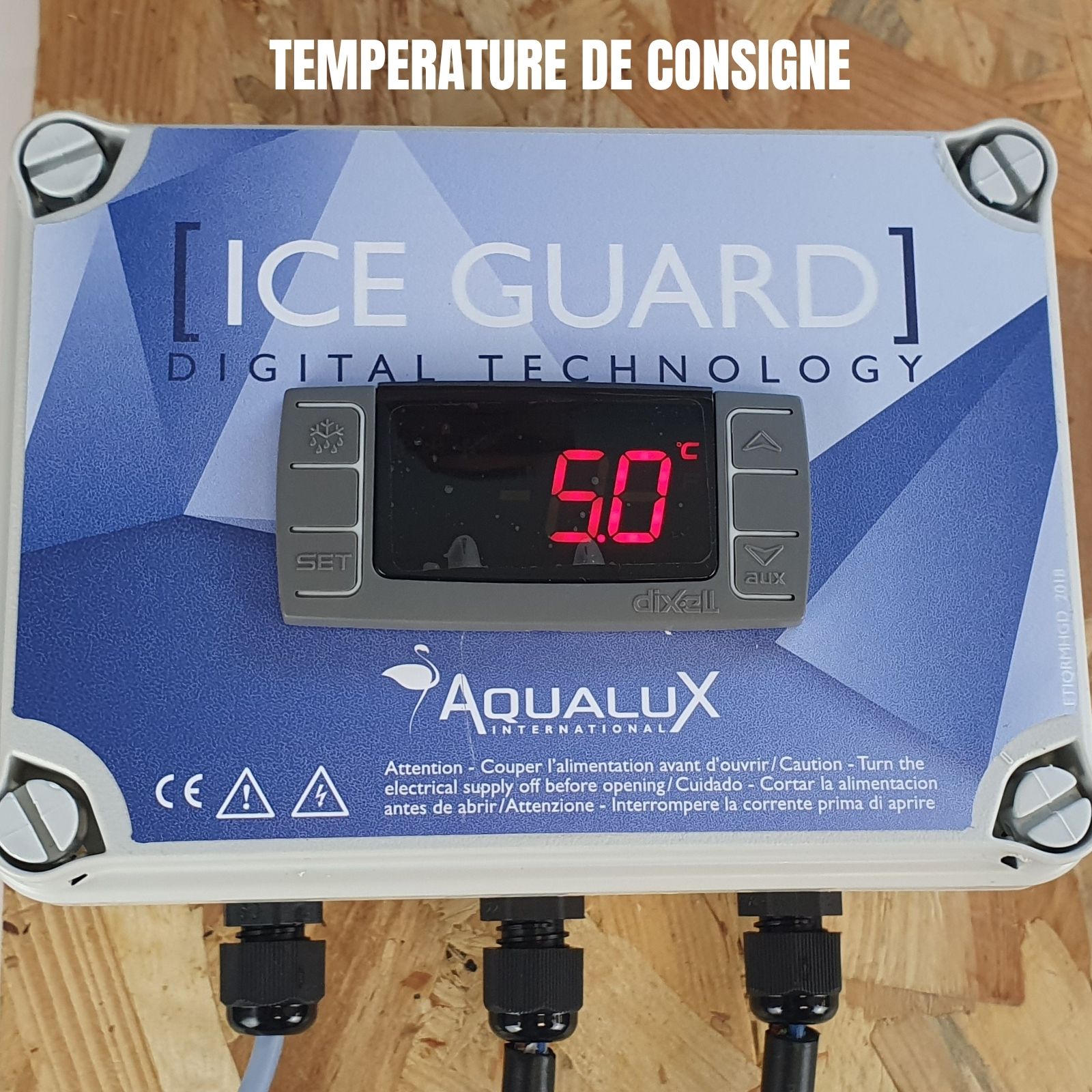

- Régulation digitale : Réglage précis de la température de consigne (généralement entre 0°C et 2°C).
- Haute précision : Capteur offrant une tolérance de mesure de ±0,5°C pour un déclenchement fiable.
- Hystérésis réglable : Possibilité de paramétrer l’écart de température entre l’allumage et l’extinction (0,5°C à 5°C).

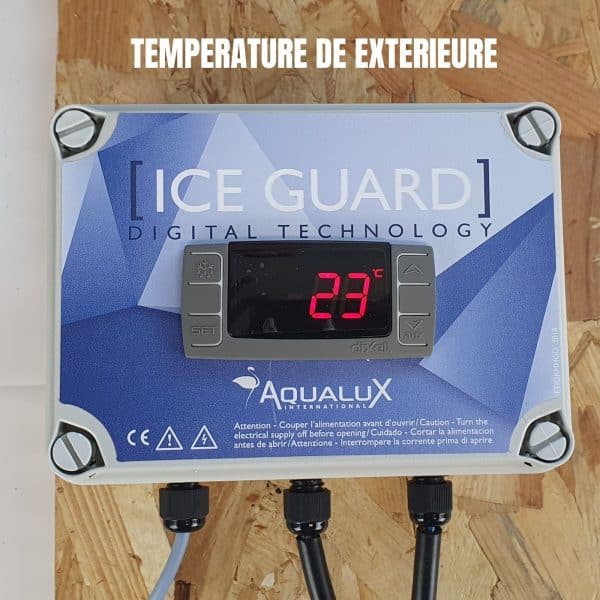

- Affichage permanent : Lecture directe de la température mesurée sur l’écran LCD.
- Économie de fonctionnement : La pompe ne s’active que lorsque les conditions de gel sont détectées, limitant la consommation électrique superflue.
Le relais de mise hors gel digital AQURMHGD protège l’équipement de piscine contre le gel en activant la pompe de filtration lorsque la température descend en dessous d’un seuil ajustable. Il comprend un thermostat digital avec sonde NTC, un kit de fixation murale, et une notice. La température de consigne se règle entre 0°C et 2°C, et il offre un affichage permanent de la température. Il est conçu pour une installation extérieure avec une protection IP20, et est alimenté en 230V.
Placez l’interrupteur de la pompe que vous souhaitez forcer sur la position automatique.
Ne pas positionner la sonde à proximité d’une source de chaleur.
Séparer le cheminement du câble de sonde de celui d’alimentation, des raccordements des sorties et de la puissance.
Les sondes doivent être montées l’embout vers le haut afin de prévenir l’éventuelle pénétration de liquide.
Installation et Recommandations Techniques
L’installation doit être réalisée conformément aux schémas de câblage du coffret de filtration existant.
Consignes de mise en œuvre :
- Raccordement : Le relais se câble en parallèle sur le contact de l’horloge de filtration. L’interrupteur de la pompe doit être positionné sur « Automatique ».
- Emplacement de la sonde : La sonde doit être placée à l’extérieur, à l’abri du soleil direct et des sources de chaleur (moteur, évacuation d’air).
- Pose du capteur : L’embout de la sonde doit être orienté vers le haut pour éviter toute pénétration de condensation ou de liquide.
- Câblage : Séparez le cheminement du câble de la sonde des câbles d’alimentation de puissance pour éviter les interférences électromagnétiques.
- Protection : Le boîtier présente un indice IP20 et doit être installé à l’intérieur d’un coffret électrique étanche.
Caractéristiques techniques
| Paramètre | Spécification technique |
|---|---|
| Référence | AQURMHGD |
| Affichage | LCD avec rétroéclairage |
| Alimentation | 230V AC |
| Précision de mesure | ±0,5°C |
| Plage de réglage | -50°C à +50°C |
| Longueur de la sonde | 3 mètres |
| Indice de protection | IP20 |
Caractéristiques techniques comparatives des deux modèles
Voici une comparaison détaillée des spécifications techniques entre les deux technologies de relais hors gel piscine :
| Caractéristiques | Mécanique AQURMHG | Digital AQURMHGD |
|---|---|---|
| Type de réglage | Molette analogique | Écran digital + boutons |
| Précision température | ±2°C | ±0,5°C |
| Plage de fonctionnement | -35°C à +35°C | -50°C à +50°C |
| Hystérésis | Fixe (2°C) | Réglable (0,5°C à 5°C) |
| Affichage | Aucun | LCD avec rétroéclairage |
| Longueur sonde | 2m | 3m |
| Alimentation | – | 230V AC |
| Indice protection | IP54 | IP20 |
Questions fréquentes (FAQ)
Quelle est la différence avec un relais mécanique ?
Le modèle digital offre une lecture précise sur écran et permet de régler l’hystérésis (l’écart de température de redémarrage), ce qui évite les déclenchements trop fréquents de la pompe. Sa précision de 0,5°C est supérieure aux modèles analogiques à molette.
Peut-on rallonger le câble de la sonde ?
Le relais est livré avec une sonde de 3 mètres. Toute modification de la longueur du câble peut influer sur la précision de la mesure. Il est préférable de déporter le boîtier de contrôle si nécessaire.
Avis d’expert
Le relais digital AQURMHGD est l’accessoire indispensable pour l’hivernage actif. Contrairement à une programmation horaire fixe, il réagit aux conditions réelles, ce qui est crucial lors des nuits de gel imprévues. Lors de la mise en service, je recommande de tester le déclenchement en plaçant la sonde dans un récipient contenant des glaçons. Veillez à maintenir un débit d’eau suffisant dans le circuit lors du déclenchement pour que l’action du relais soit efficace. Un contrôle saisonnier du serrage des bornes électriques et de l’état de la gaine de la sonde permet de s’assurer de la continuité du signal thermique.
